简化PLC图纸绘制流程：利用SOLIDWORKS Electrical提升效率与准确性

前言

效率一向是工程师比较注重的问题，为了提高工作效率，工程师绞尽脑汁。而在SOLIDWORKS Electrical绘制plc原理图时能有效提高PLC图纸的出图效率，并且可以减少数据误差。

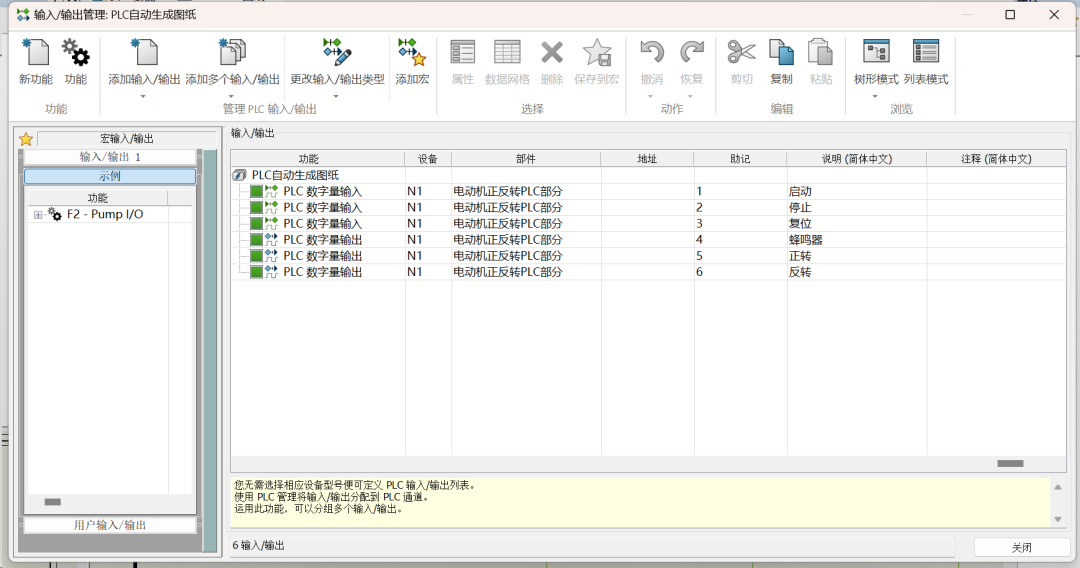

在SOLIDWORKS Electrical绘制PLC图纸时，可以先创建PLC输入/输出类型，以便后续引用。使用“添加多个输入/输出”功能可以批量添加输入/输出类型，添加完输入/输出后；若是发现类型不对，可以使用“更改PLC输入/输出类型”功能，来批量更改类型。

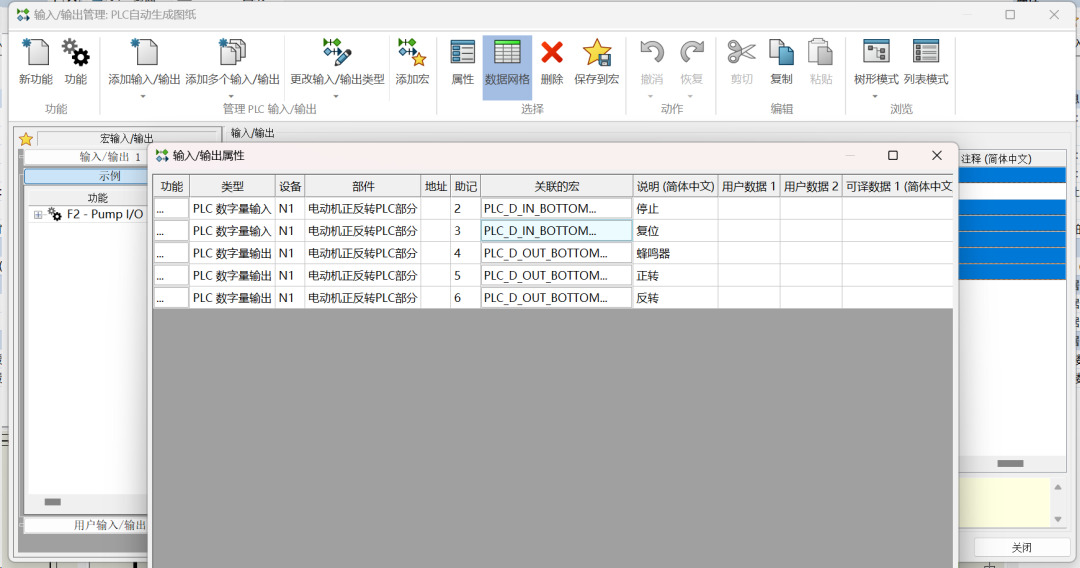

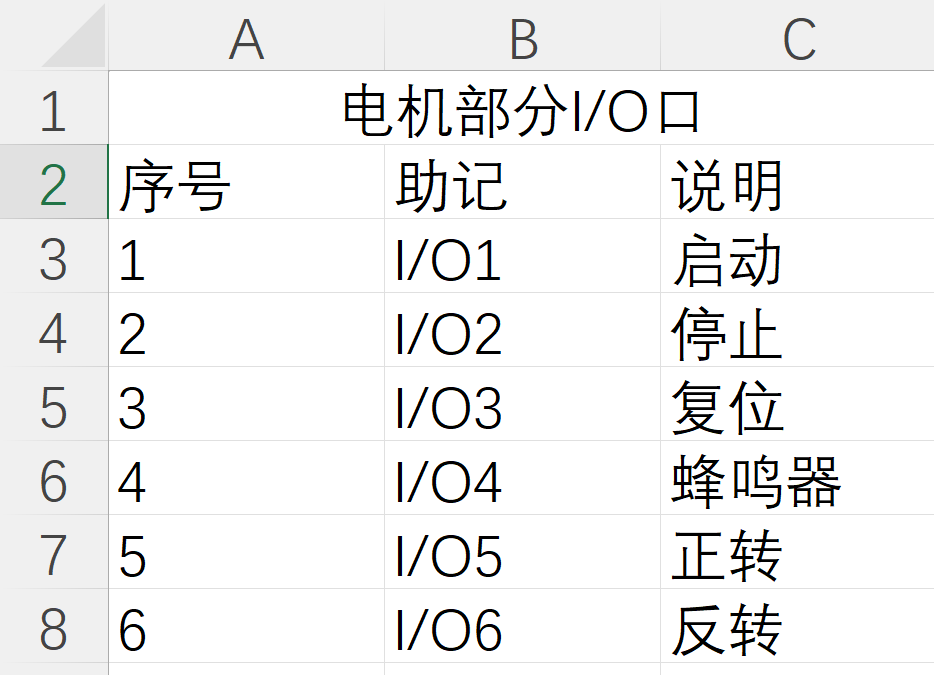

使用“数据网格”可将通过PLC编译软件导出的EXCEL表格信息快速复制粘贴上。

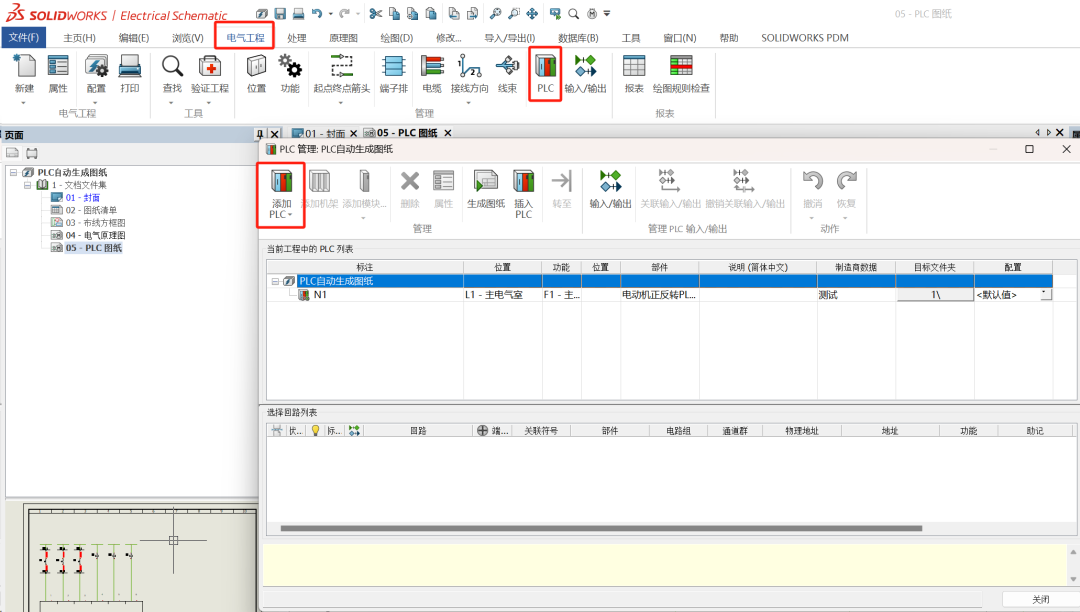

进行PLC型号的选型，在“电气工程”菜单栏下，选择“PLC”命令，使用”添加PLC“功能，添加PLC设备型号。

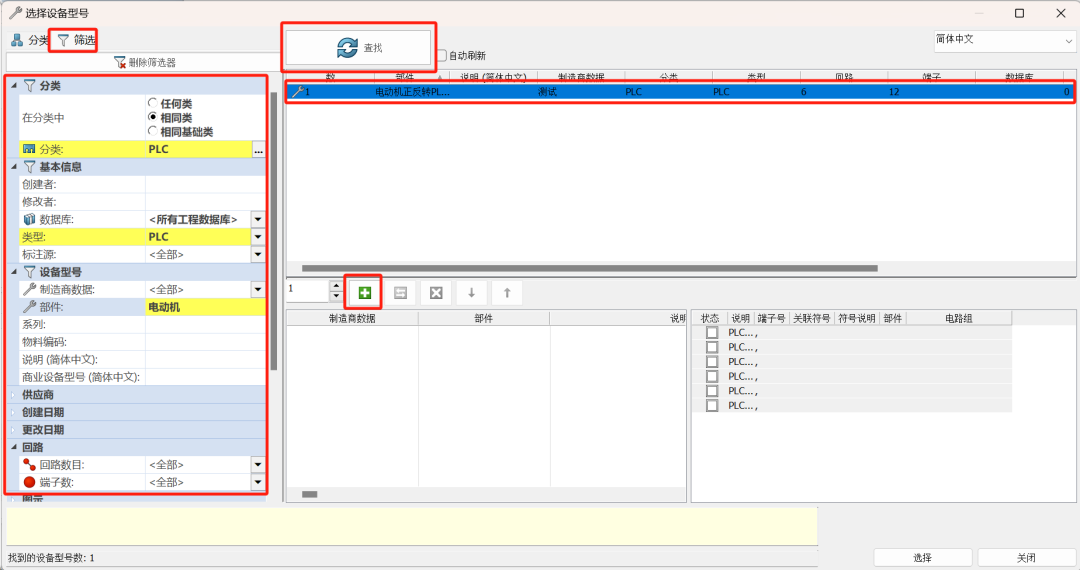

使用筛选命令，输入关键信息，更快捷的添加PLC设备型号。

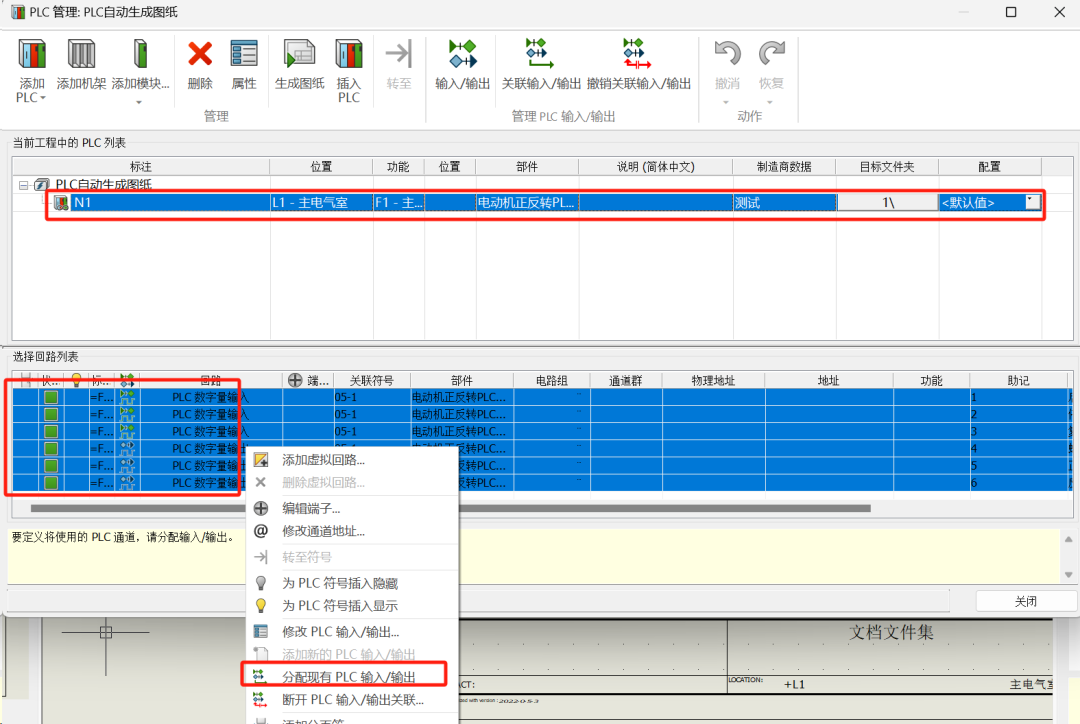

选型完成后，需要分配在步骤1时已做好的输入、输出类型，右键型号的输入、输出信息，选择“分配现有PLC输入/输出”功能。

选项已做好的输入、输出信息。

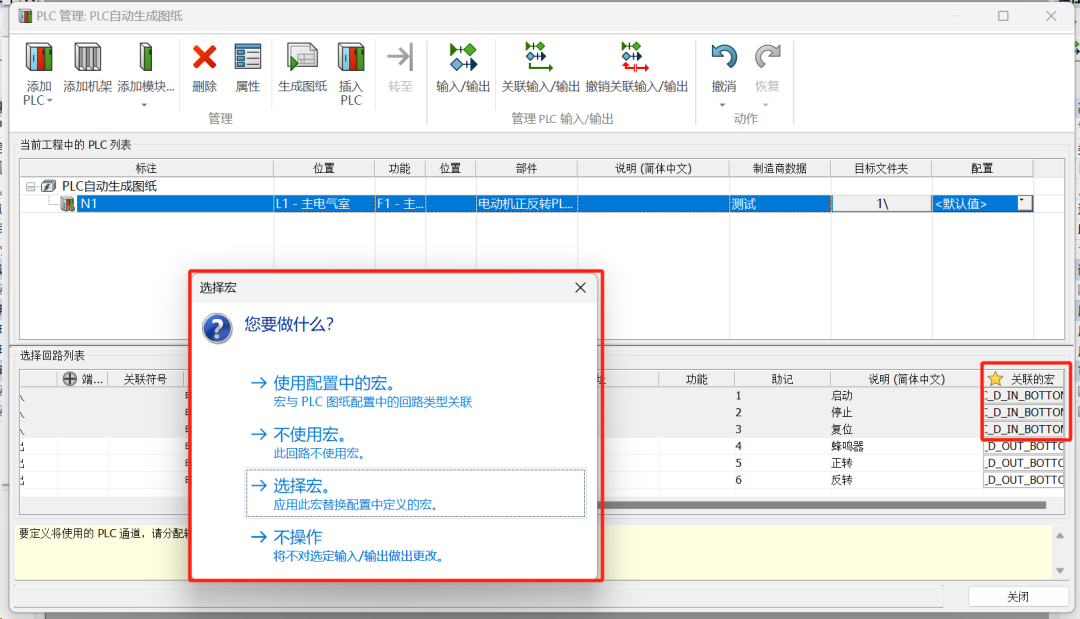

SOLIDWORKS Electrical PLC生成原理图时，输入、输出回路的生成可以理解为：引用已经做好的宏回路。所以在生成分配好输入、输出后，可以根据实际情况选择不同的宏，可以使用CTRL键或者shift键多选，来达成批量分配宏的目的。

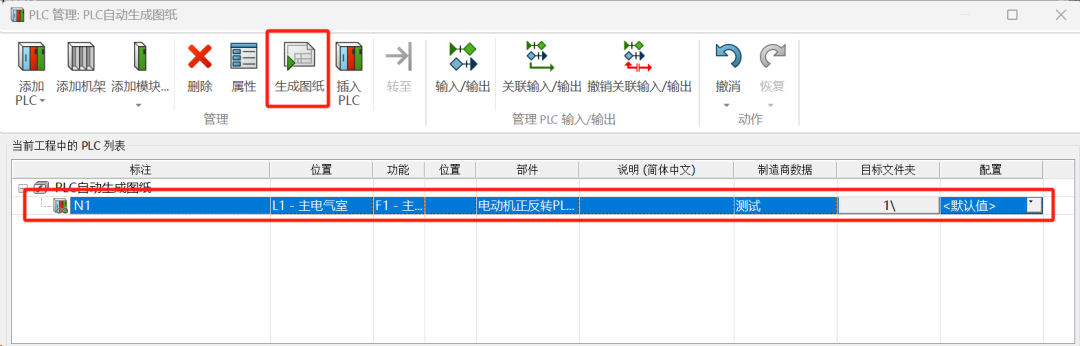

宏选择完成后，可以生成图纸,可根据实际情况选择是生成新的一页图纸，还是在原有的图纸上插入PLC回路。

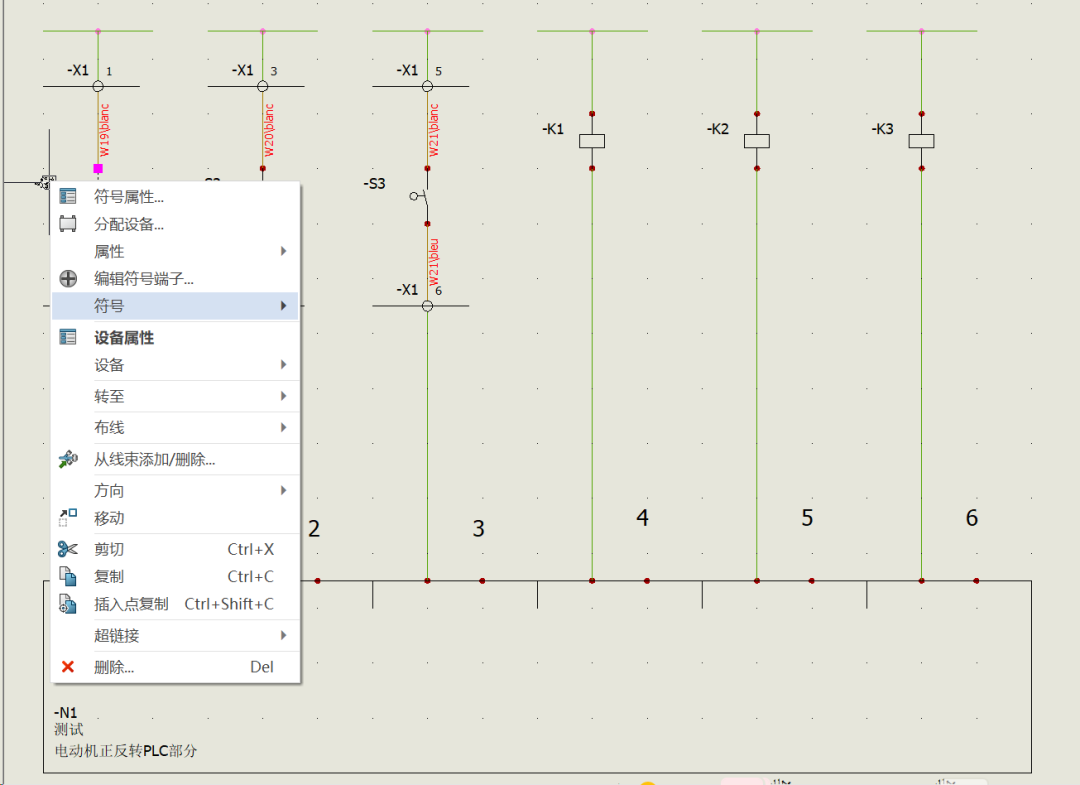

图纸生成完成，仍可对生成的PLC原理图进行直接编辑，例如拖拽，替换符号，改标注信息等操作。
