SOLIDWORKS ELECTRICAL图纸详解：功能与作用（第一部分）

SOLIDWORKS ELECTRICAL各图纸的区别与作用介绍

1、布线方框图

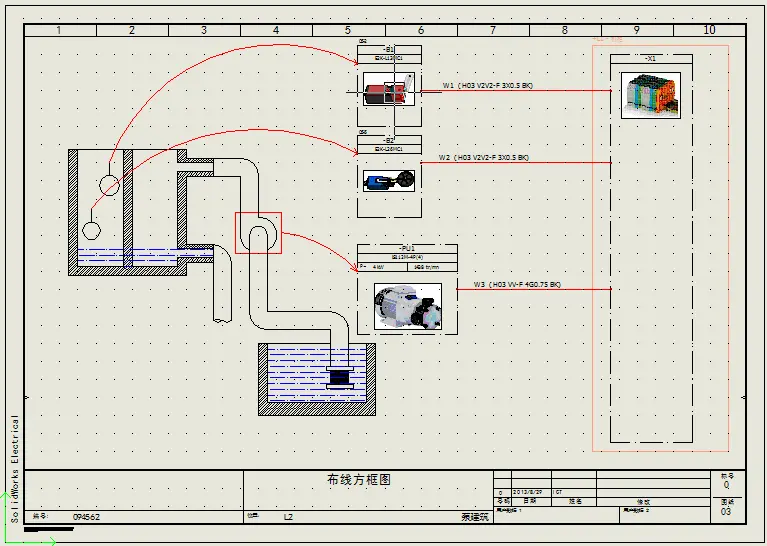

将电气图中各设备间的连接用方框图的方式直观的表现在图纸上。用户使用方框图可以直接对设备和电缆定义，并同时估算工程的基本造价。方框图中的基本信息能够自动反馈到电气图纸中。

原理图

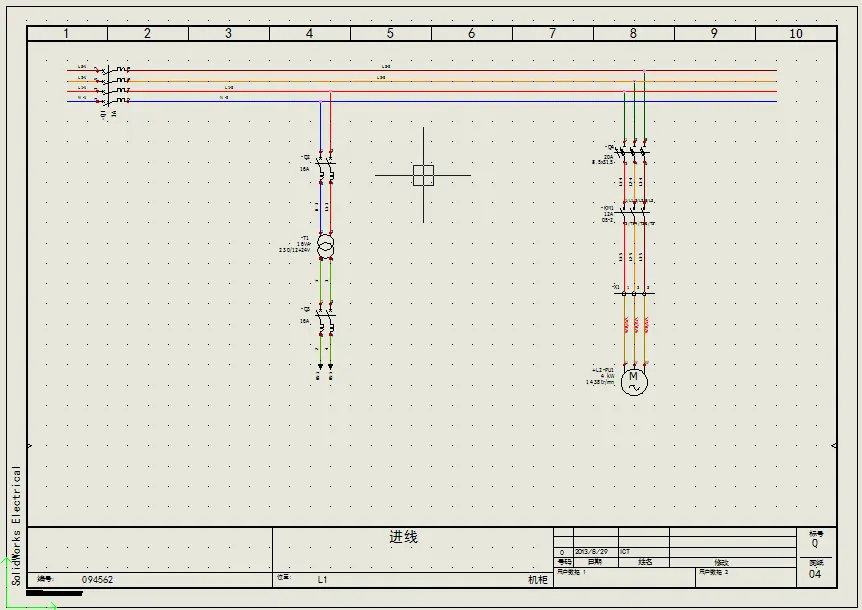

原理图是电气系统中一次、二次回路的重要体现，是用于绘制各位置、接线板、元器件之间(电缆)具体的相互连接的图纸。

清单

清单可以导出所有存储在工程中的数据，这些数据可以用图纸格式表示，也可导出Excel格式或文本文字类型文件，清单根据清单模板导入数据;

SOLIDWORKS Electrical包含标准清单模板，也可以根据需要编辑自己的模板。
