SOLIDWORKS零部件ID：功能解析与应用场景

摘要：在 solidworks 中，一个零部件是怎么区别于其他零件，我们以问答的方式来聊 聊，如有疑问或不足，欢迎探讨与指正。

原文链接：https://www.ict.com.cn/skilldetails/316.htm

Q：SOLIDWORKS 零部件有用于识别的 ID 吗？

A：有，SOLIDWORKS 零件 ID 分为外部 ID 和内部 ID。

Q：外部 ID 和内部 ID 分别指的什么？

A：外部 ID 是零部件的文件名，内部 ID 是零件首次保存文件将软件分配的（注：用户看不到内 部 ID）。

Q:内部 ID 软件分配会出现“重号”吗？

A：不会，在没其他操作的情况下，没有两个零部件会具有同一个内部 ID

Q：上面一问中其他操作是指那些操作？

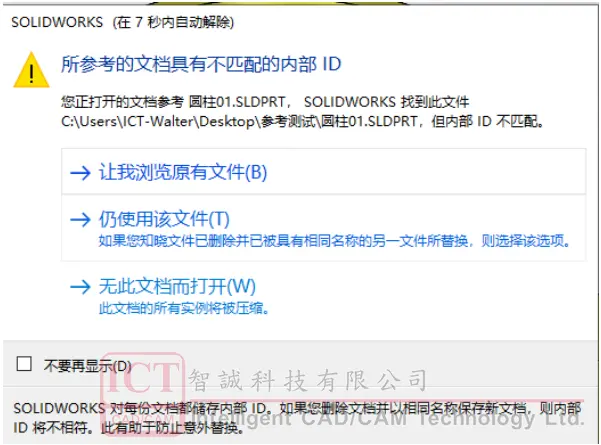

A：由于内部 ID 是首次保存时创建的，所以诸如“复制”、“重命名”，都不会改变零部件内部 ID， “另存为”会改变其内部 ID。 Q：下图中的内部 ID 不匹配是什么意思？

A:出现此提示是因为软件在相关位置找到了名称为“圆柱 01”的零件，根据前面提到了内部 ID 的 概念，表明此“圆柱 01”不是由修改原始“圆柱 01”文档而来，比如说，新建一个零件并保存为 “圆柱 01”，通过 Windows explore 的复制/剪切功能，覆盖装配体下的“圆柱 01”，则会发生如上提 示。此提示中，三个选项的意思分别代表：

? 选项一：手工寻找原始文档

? 选项二：以新的同名文件替换旧的同名文件，尽管他们具有不同的内部 ID

? 选项三：压缩此文件，暂时搁置此零件

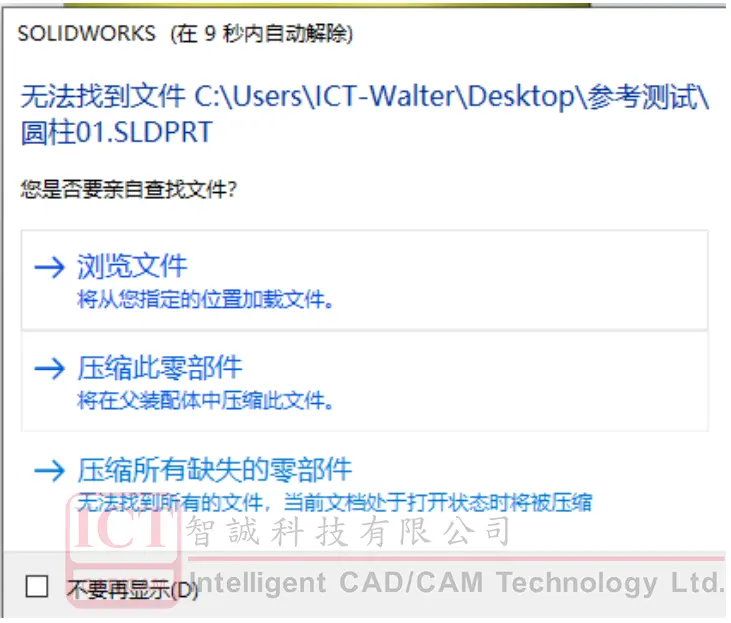

Q：如下图当 Solidworks 提示，无法找到文件——请问软件是根据内部 ID 查找？还是外部 ID 在查 找？

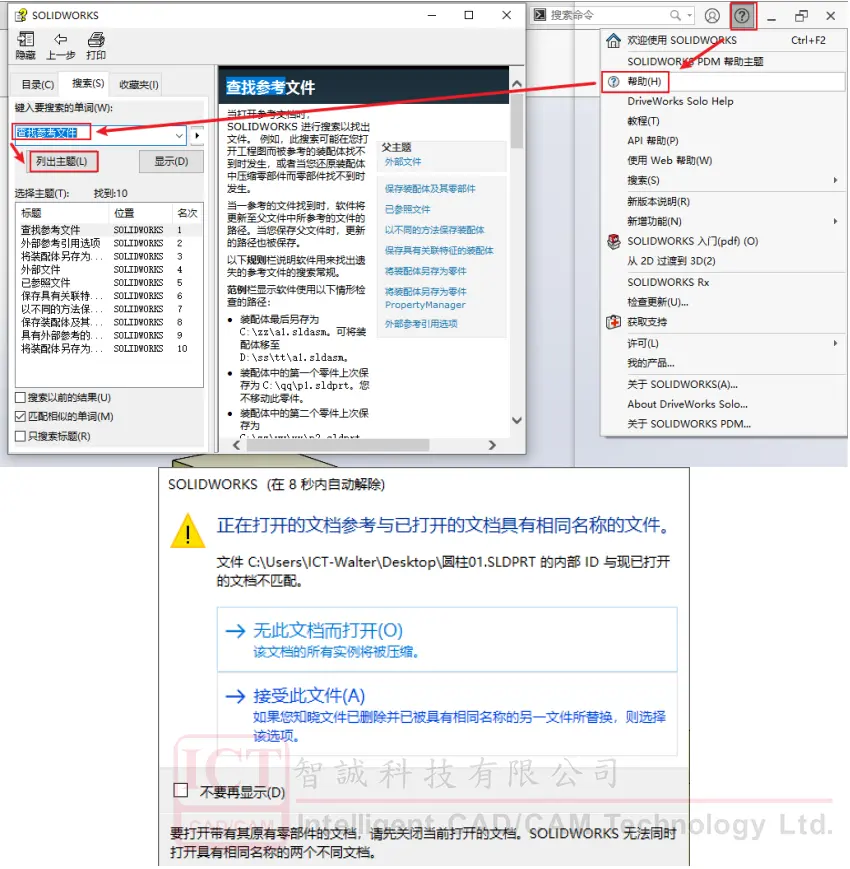

A：软件查找的是外部 ID，按照一定参考路径进行查找，当所有查找无果后，才会出现此提示。为 什么不是内部 ID，当位置正确，外部 ID 一致，内部 ID 不一致，则出现的提示应该是上个问题中 的提示。最后解释下，上面三个选项的意思： ? 选项一：手工寻找原始文档（因其他原因，导致原始文档存放在软件参考路径之外） ? 选项二：在压缩缺失文件的情况下，打开装配体 ? 选项三：对此装配体中所有缺失文件进行压缩，并打开装配体 Q：上一问中的一定参考路径指的是？ A：用户可以通过以下操作，找到软件的参考流程说明。正如说明所描述的那样软件会经历 7 个步骤 查找，7 个步骤均无果，才会提示用户手动查找。注意：软件的 7 个步骤按照顺序优先，比如第一步 在 SOLIDWORKS 已打开的文件中查找同名文件，如果找到，则后续步骤将不会发生。

附按顺序优先的具体含义：例如此图提示代表着，已经打开的文件中已经有相同外部 ID 的零 件，但软件发现内部 ID 不一致，需用户确认是否采纳此相同外部 ID，不同内部 ID 的零件。（注： 出现此种情况，并不代表原零件已不在，只是代表 solidworks 中已经有一个同名文件了，无法打开 另一个同名文件而已，例如笔者尝试时，原文件还存在，只是我在 Solidworks 中新建了一个同名零 件后，打开原装配体） 总结：Solidworks 中，零部件有内部 ID&外部 ID，内部 ID 是首次保存时软件分配的，不 能查询也不能修改，外部 ID 为零件名称，可以通过重命名的方式修改，solidworks 查找的外部 ID， 当找到相同的外部 Id,再验证零部件内部 ID 是否正确。
