一、通过1、双击电缆；2、右击电缆选择详细布线打开详细布线命令；

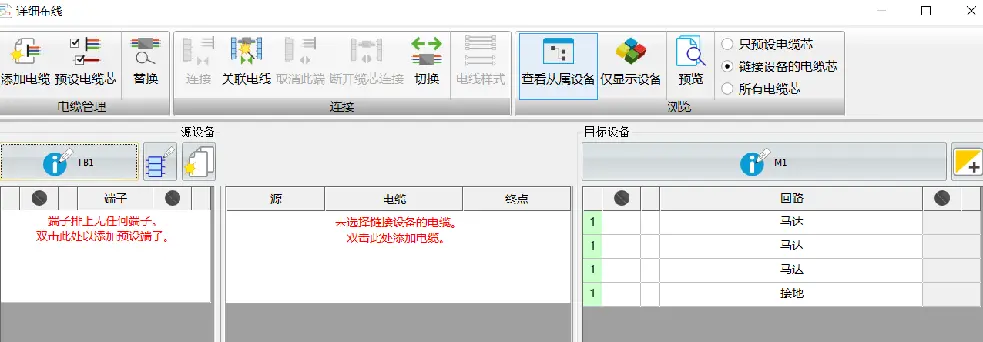

此对话框分为 3 部分。中间显示电缆，左侧和右侧显示源和目标以及端子排。可以在源或目标端子上拖动缆芯，然后在源和目标处通过显示缆芯编号的绿色区域表示连接。
图1

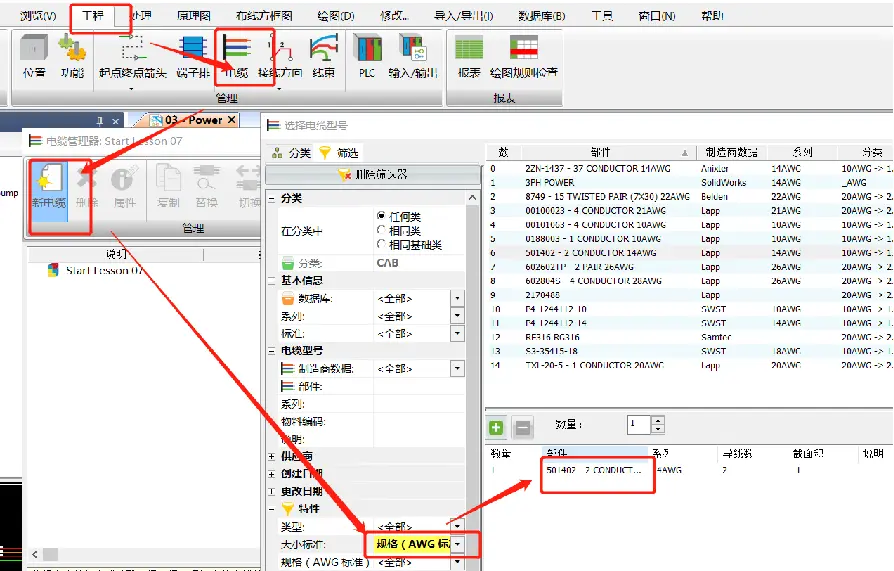

二、工程|电缆中添加501402-2 14AWG电缆
图2

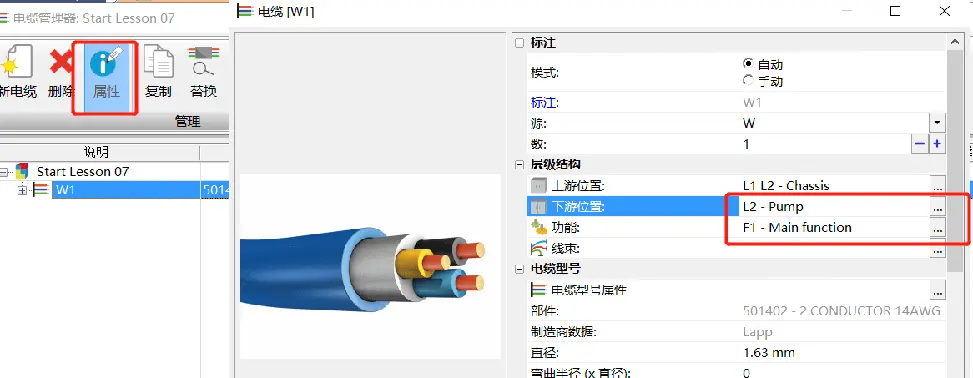

三、选择新添加的W1预设上下游位置，如果位置设置的不同，在选择电缆时，有些电缆会自动隐藏以便减少电缆选择。
图3

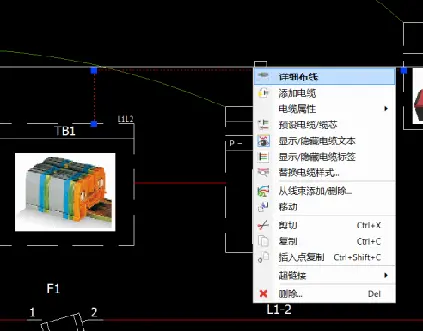

四、打开03，右击TB1到B1电缆，详细布线。
图4
五、添加两个端子，预设电缆芯。
图5
六、选择W1，确定即可。当有多条电缆时，电缆列表自动筛选出详细布线符号到位置匹配的电缆，可以节约时间，快速查找匹配的特定区域。通过筛选，可以进入工程其他的电缆。当电缆预设上下游设备位置与源目标位置不匹配时，则需要修改。
图6

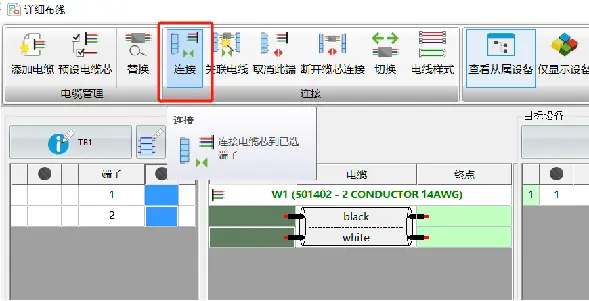

七、连接电缆芯和端子。
图7
图7.1
八、更改电缆文本位置，每个部分都会具有电缆信息，可以选择隐藏或显示。
图8
