技巧分享：用SolidWorks方程式函数提升设计灵活性与效率

SOLIDWORKS 的方程式功能是一项强大的工具，允许工程师和设计师在模型参数化建模过程中执行各种复杂的数学和逻辑计算。其中一个重要功能是在方程式中调用函数，这使得设计和分析更加灵活和高效。本文将介绍 SOLIDWORKS 方程式中常用的函数、并深入研究其中的一个关键函数：IF函数。

SOLIDWORKS 中的方程式通常用于以下几种用途

01 参数化建模

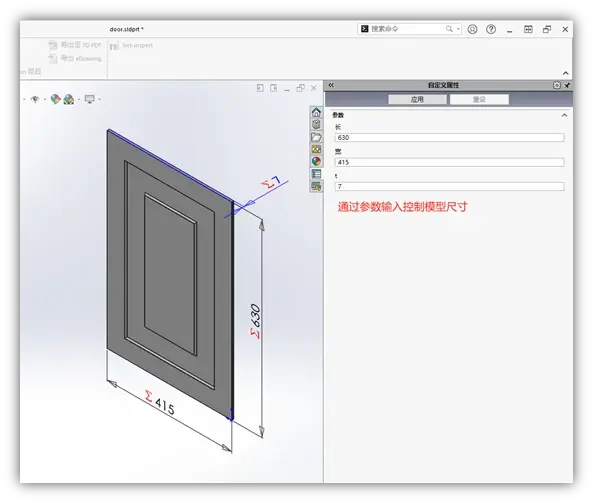

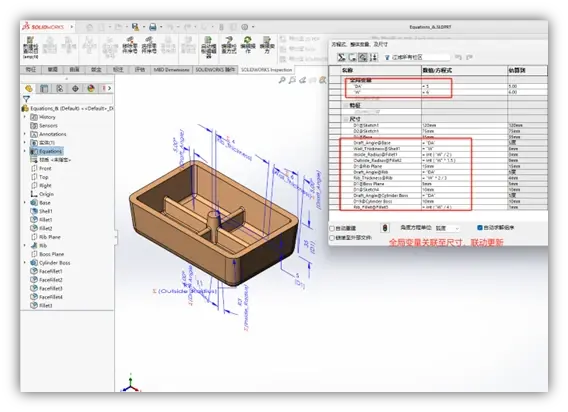

在模型创建过程中，您可以使用方程式来创建关联和公式，以便根据模型中的参数自动更新几何形状和特征。这可以帮助您快速调整模型，以满足不同的设计需求。

02 自动尺寸

方程式可用于自动生成尺寸和标注，使得在模型更新时，相关图纸上的尺寸能够自动更新，从而确保一致性和准确性。

03 基于设计规则的控制

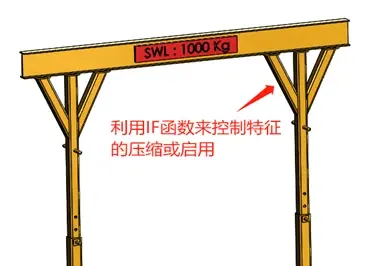

方程式可以用于实施设计规则，例如，确保零件的最小厚度不小于某个值，或者在一定条件下禁用或启用特定特征。

如果想要学习更多相关知识，可加入实威数字学院，获得 SOLIDWORKS 实用干货。

限时福利！免费领取 SOLIDWORKS 学习资源

SOLIDWORKS 方程式函数类别

SOLIDWORKS 方程式中提供了多种函数，用于执行各种数学、逻辑和字符串操作。

以下是一些常用的函数类别：

• 数学函数

ABS：返回一个数的绝对值。

SIN、COS、TAN：分别返回一个角度的正弦、余弦和正切值。

SQRT：返回一个数的平方根。

• 逻辑函数

IF：根据条件选择返回不同的值。

AND、OR、NOT：执行逻辑操作，如与、或和非。

• 字符串函数

LEFT、RIGHT、MID：分别返回字符串的左侧、右侧和中间字符。

LEN：返回字符串的长度。

• 特征相关函数

DIM：返回特征的尺寸。

ANGLE：返回两个特征之间的角度。

EDGELENGTH：返回边的长度。

IF函数应用与说明

IF函数在 SOLIDWORKS 方程式中是一个非常有用的函数，它允许根据条件选择返回不同的值。这对于根据设计参数自动调整模型的特征或几何形状非常重要。

以下是IF函数的示例应用：

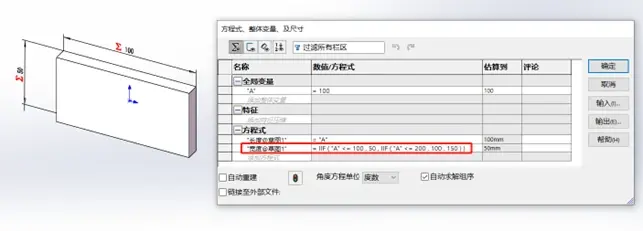

这里我们用一个简单的示例，一个长方形，宽度的变化随着长度改变而变成特定的值，如果长度小于或等于100，则宽度为50，如果长度在100-200之间，宽度为100，长度大于200，则宽度为150，这里我们用到的函数为IF函数，设定全局变量“A”，长度=“A”，宽度使用IF函数：= IIF ( "A" <= 100 , 50 , IIF ( "A" <= 200 , 100 , 150 ) )

它检查条件 “A”< =100 是否成立。如果用户输入的高度小于或等于100，那么条件为真（True），将返回50作为宽度。

如果条件 “A” < =100 为假（False），则继续检查下一个条件 “A”  < =200 是否成立。如果用户输入的高度在100到200之间，那么这个条件为真（True），将返回100作为宽度。如果上述两个条件都为假（False），则默认返回150作为长方形的宽度。如下图。

以上就是 SOLIDWORKS 中关于方程式以及函数的应用与说明。如有兴趣或需求了解其他干货技巧，可联系我们或关注公众号获取 SOLIDWORKS 更多完整资讯。
