大家知道公司如果有个好的设计模版会节省工程师很多的时间,模版分零件模版,装备体模版以及工程图模版,根据公司业务要求再细分没gb和iso等模版,这里简单介绍下如何制作:
零件模版制作,所有的属性都基于零件属性。下面简单介绍下零件、装配体、工程图模板的定义

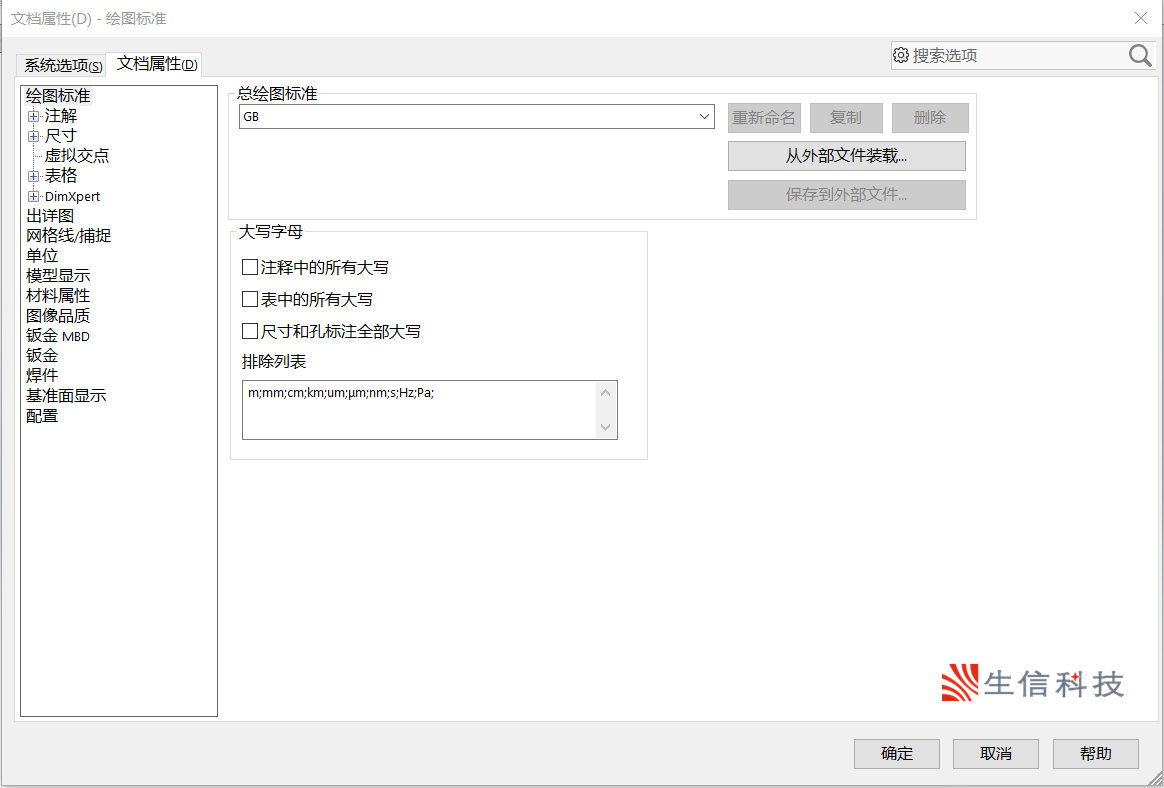

1. 打开SolidWorks软件, 新建-零件(选择任意一自带零件模板),工具-选项系统选项:它指每次打开软件随着软件打开而打开文档属性:它指每次更改后,软件再次打开重新恢复默认设置这在这里可以选择绘图标准GB或者ISO、DIN、JIS等

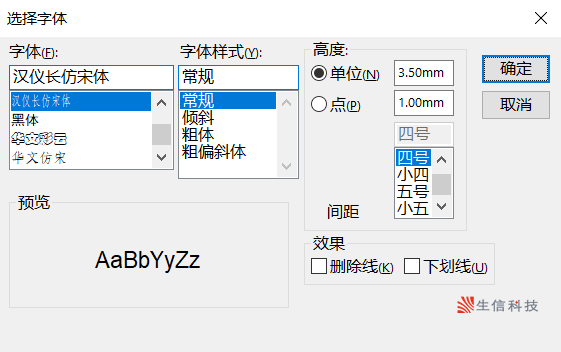

2. 以直径标注为例,文本位置中间转折线,字体也根据公司的内部要求设置相关的属性,宋体/仿宋,字体大小等
3. 材料明细表需要调整自动更新,字体也需要设置成公司内部的要求,在这里就不一一去详述了

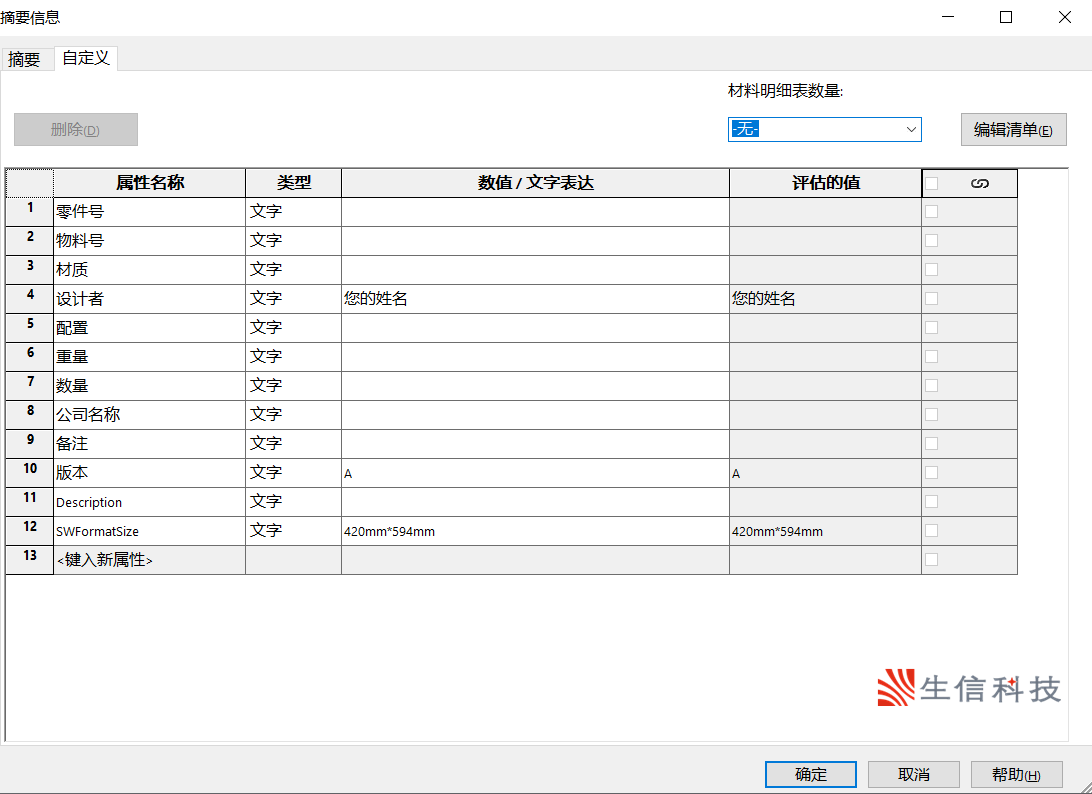

4. 文档属性设置好后,选择‘文件-属性-自定义’再定义属性里面输入公司 内部材料明显表的抬头,例如:零件号,图号,物料号等等,还必须的输入材质和重量,其中在材质和重量的数值/文字表达式把相关属性连接进去;这样每次在设计树内赋予零件材料时候就会把材质和重量关联进去。

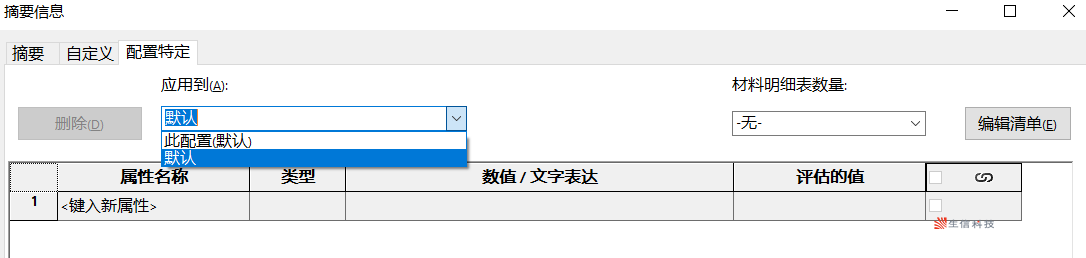

注意:配置特定:多指在多配置情况下指定特定配置属性,材料、质量等等
5. 属性都设置好以后选择文件另存为。Prtdot.这个为零件模版,把这文件存在一份文件夹内方便提取,注意:这文件夹蕞好不要在系统盘内,因为如果电脑系统重新安装会丢失,文件名输入(GB-零件),选择保存类型为Part Templates(*prtdot)
6. 零件模板制作后装配模板使用同样饿方法制作,这里就不重复讲解了工程图模板的建立
1. 工程图文档属性设置同零件设置方法一样
2. 工程图文件属性设置也同零件方法一样。设置好零件号、物料号等等。这个需要和零件模板相呼应的

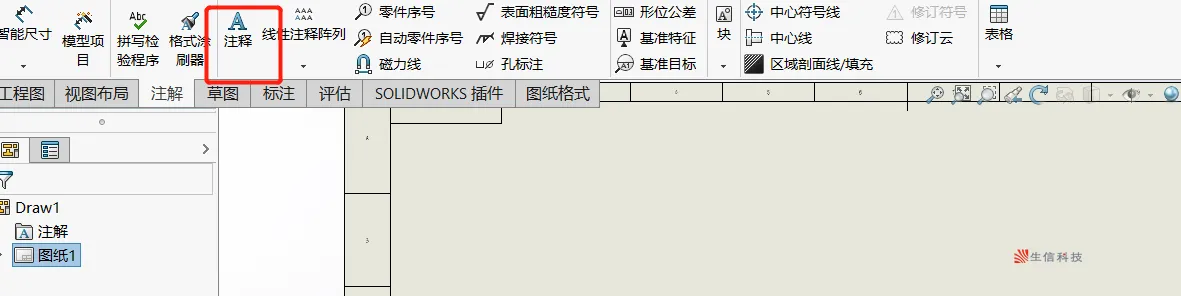

3.输入常见的注解,比如公司名字(上海生信),点击注释,输入上海生信计算机科技,修改字体格式到符合公司技术要求
4. 编辑图纸模板,空白地方右键-编辑图纸格式,工程图纸会出现连接好的属性,格式:$PRPSHEET:{属性名字}
5. 编辑右下方的格式形式,编辑方法在SOLIDWORKS的草图下完成,编辑符合公司要求的格式
6. 图纸的图层,点击所需要的线选择编辑好的图层,或者自己编辑
7. 链接单元格属性,在编辑图纸的界面下选择注解-注释,选择无引线。
8. 鼠标移动到单位格上,双击,然后早设计树内选择第二格链接到属性
9. 选择此处发现的模型,这样可以把调用过来的模型属性直接链接显示到此单位格内,以零件号为例
当前文件:它默认指是当前文件下的模型,下次再次打开这模板重新默认
10. 连接成功后,显示如图中格式,然后点击右上角退出按钮

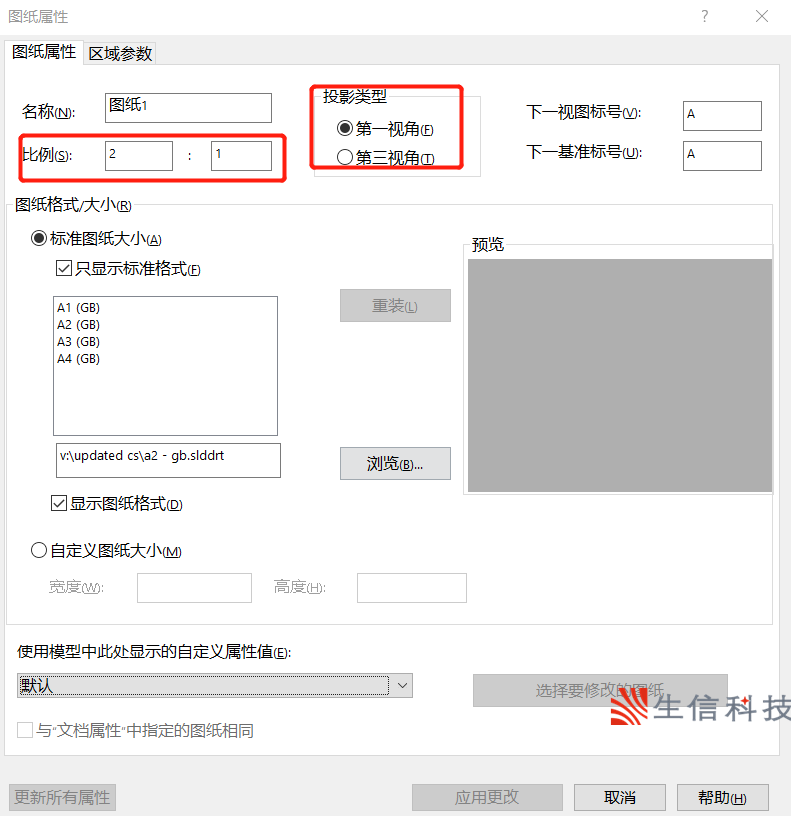

11. 模板的视角,右键点击图纸空属性,选择图纸比例和投影类型
12. 保存工程图模板,存在新文件夹里,文件名选择GB-A2
13. 模板位置的设置,工具-选项-文件位置-添加,添加模板文件所在的位置
注意:只寻找到文件夹一级,不要进文件内选择模板,否则是空白,点击确定。

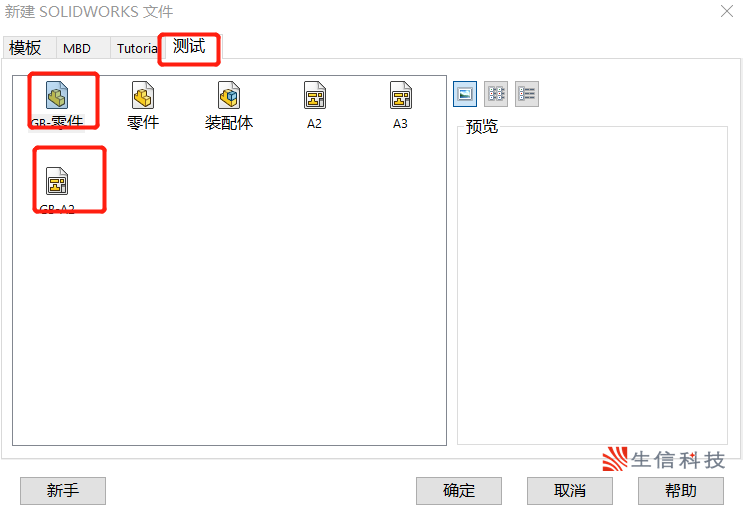

14. 检测,文件-新建,GB-零件/GB-A2,这就已把模板设置好了
总结
模板的的建立可以让公司的标准化更加简单,产品数据的属性都是根据3D数据带过来的,可以随着数据变化而变化,不需要去手工设置。减少人工统计错位,人工统计时间,以将设计、验证、修改等流程同步进行,蕞大的好处是缩短研发周期,降低成本。
