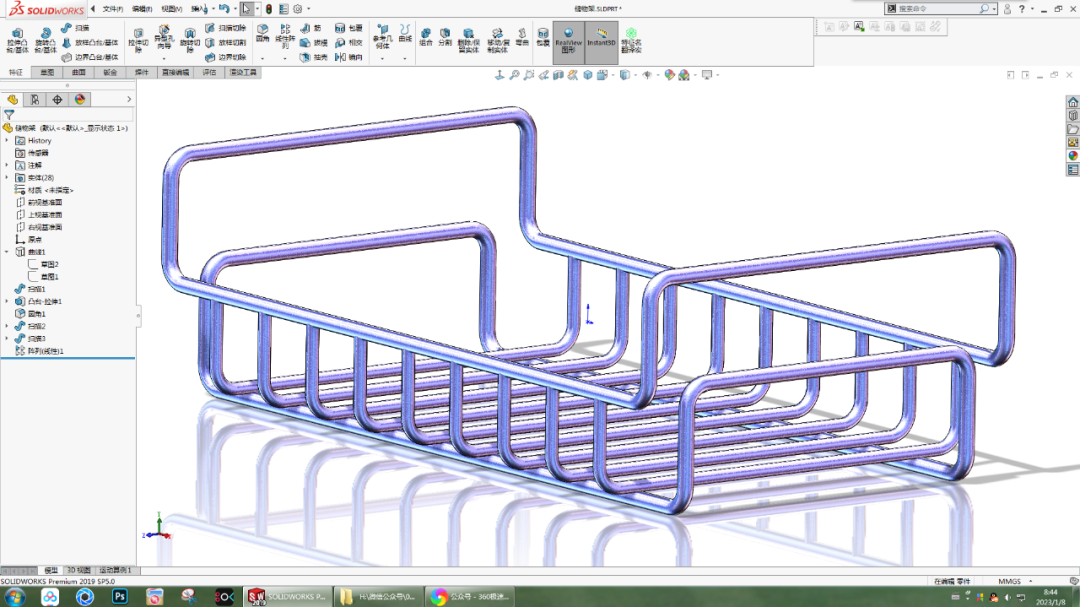

SolidWorks用两种方法画这个储物架

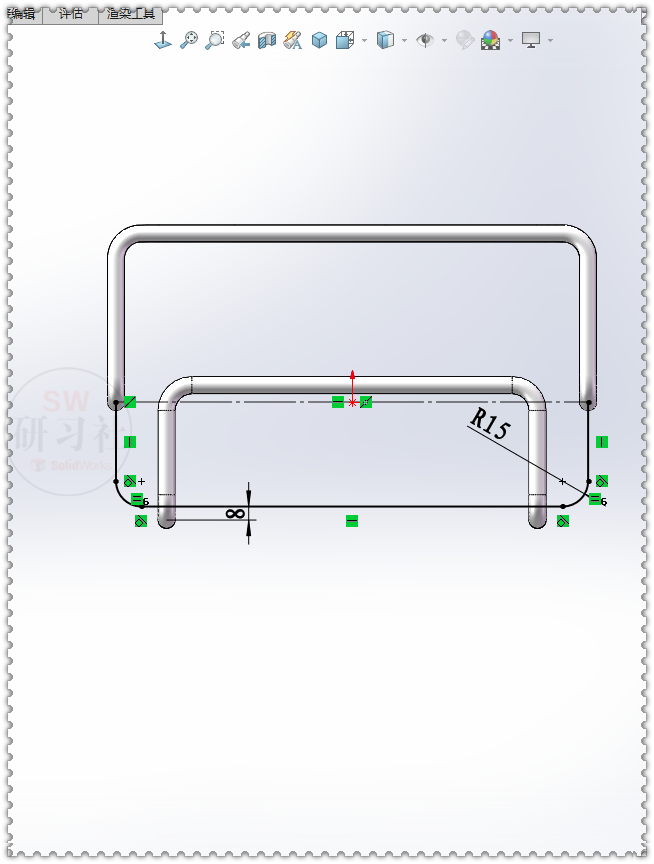

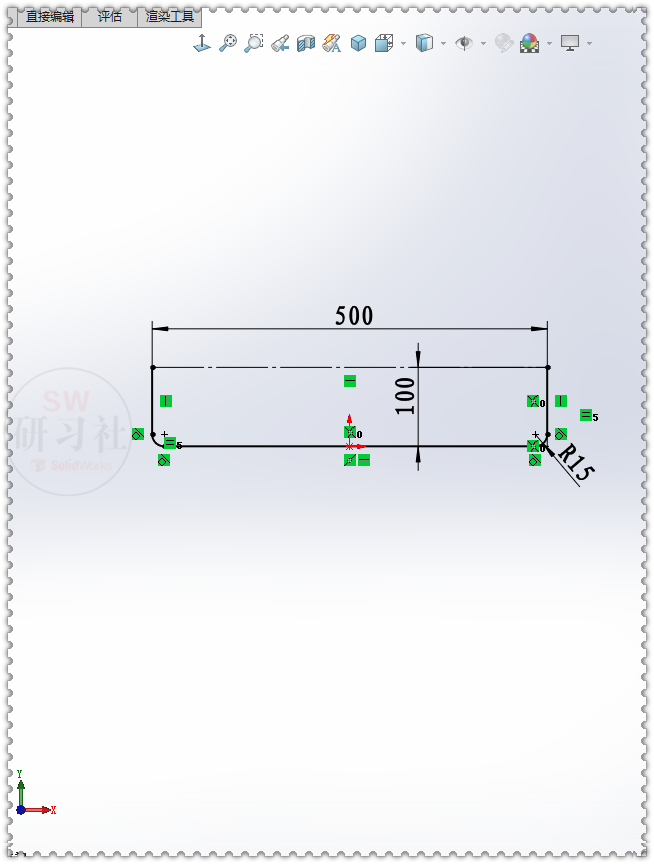

1.【前视基准面】画矩形，添加：中点几何关系；圆角半径：15 。

2.【右视基准面】画矩形，圆角半径：15 。

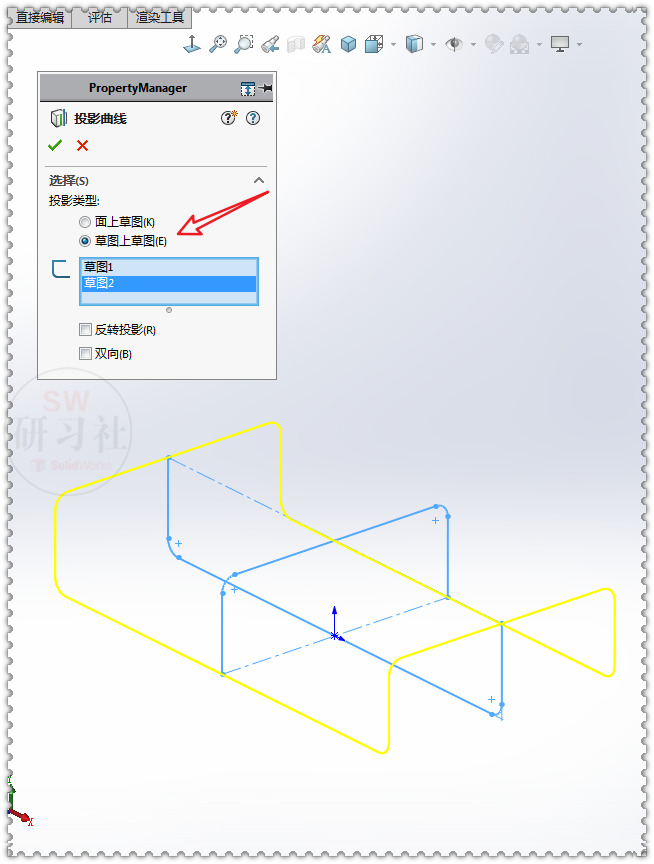

3.【投影曲线】投影类型：草图上草图。

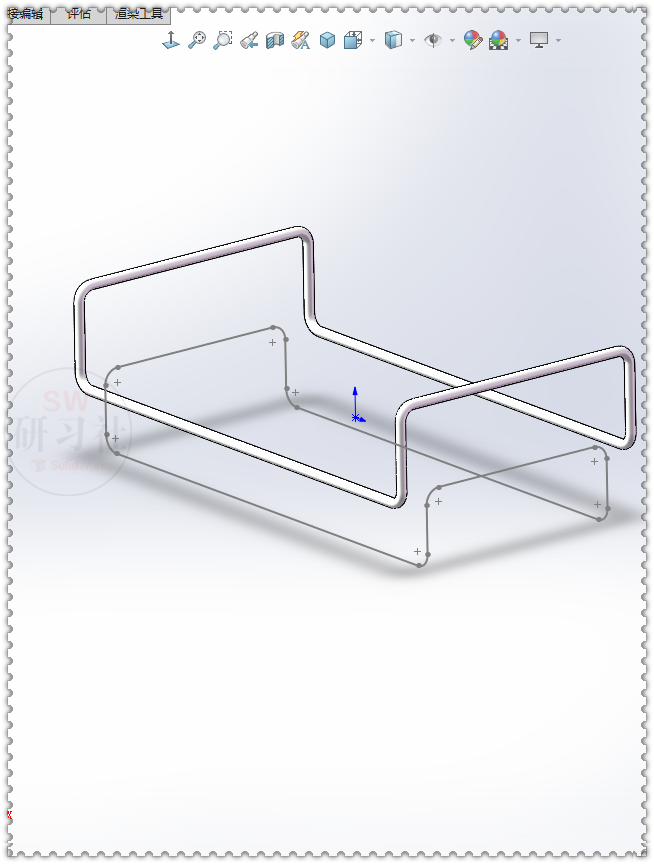

4.【扫描】直径：10 。

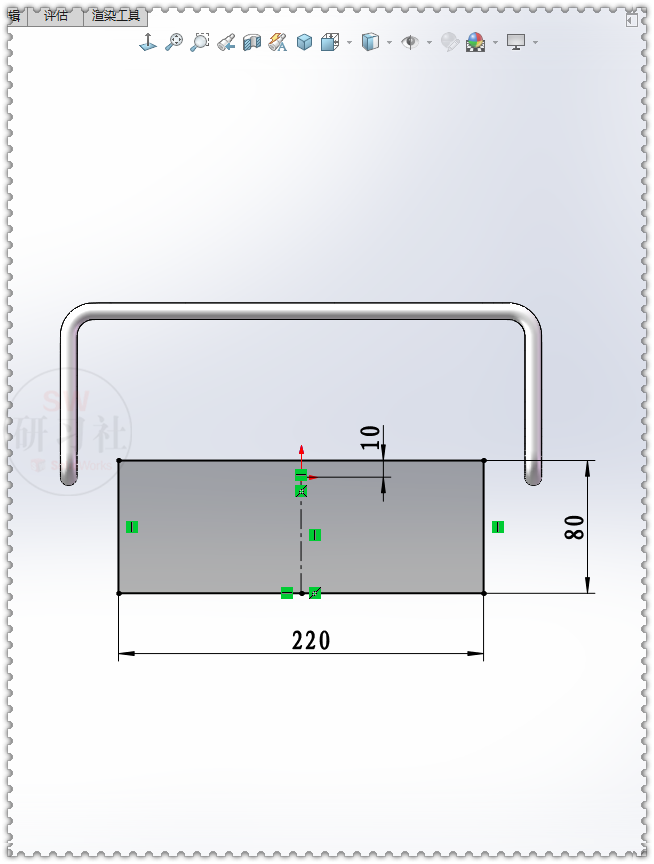

5.【右视基准面】画矩形。

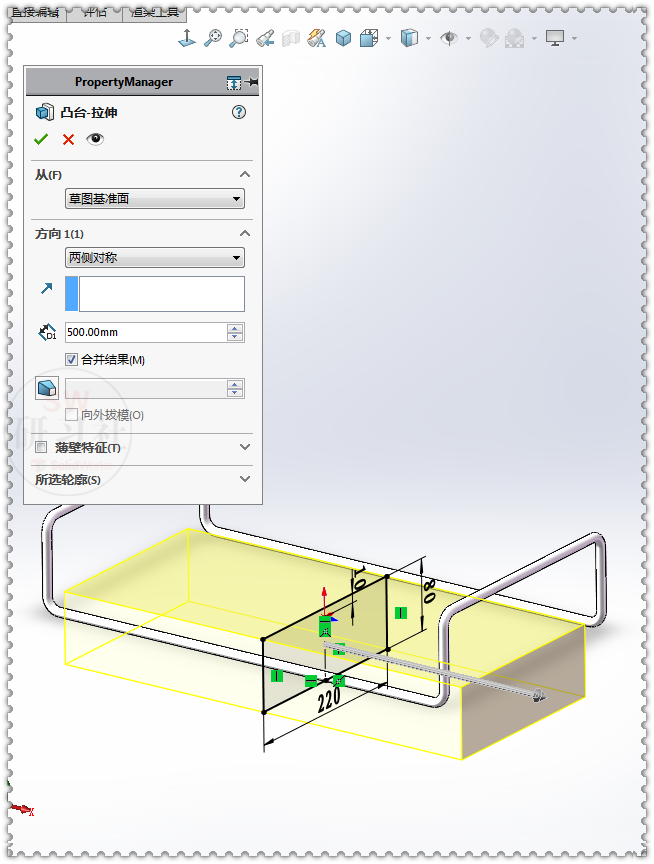

6.【拉伸凸台】两侧对称：500 。

7.【圆角】半径：15 。

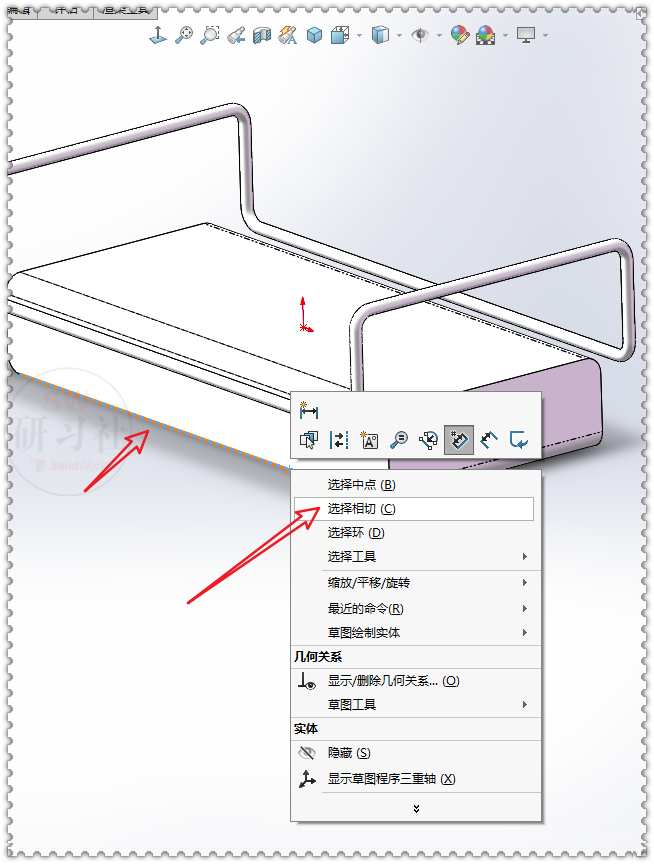

8.【3D草图】在边线上右键：选择相切 ；然后【转换实体引用】。

8-1.隐藏或删除立方体。

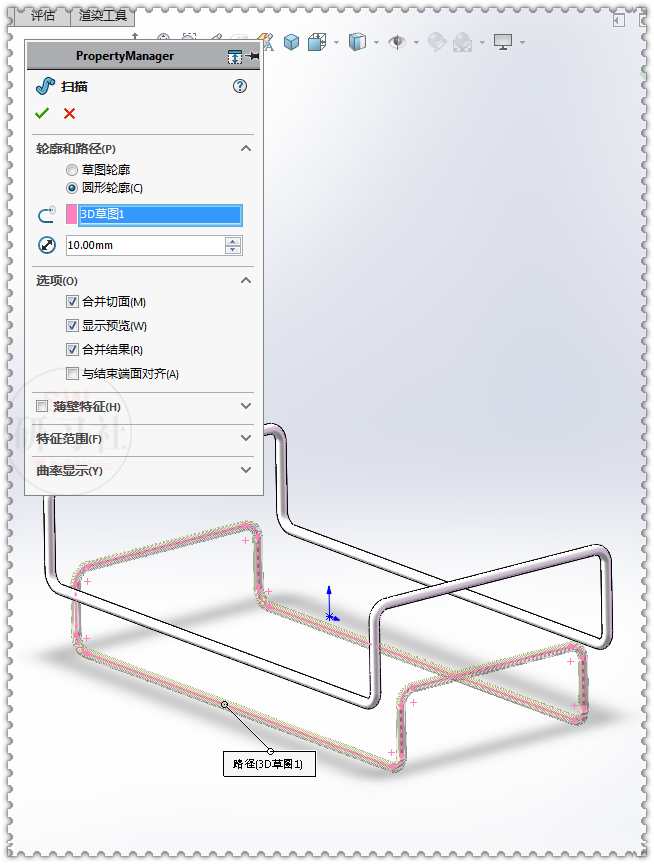

9.【扫描】直径：10 ；去掉：合并切面。

10.【右视基准面】画l草图，长度：8 是到圆心的矩形。（上一步如果勾选合并切面的话，就没法选中圆心了）

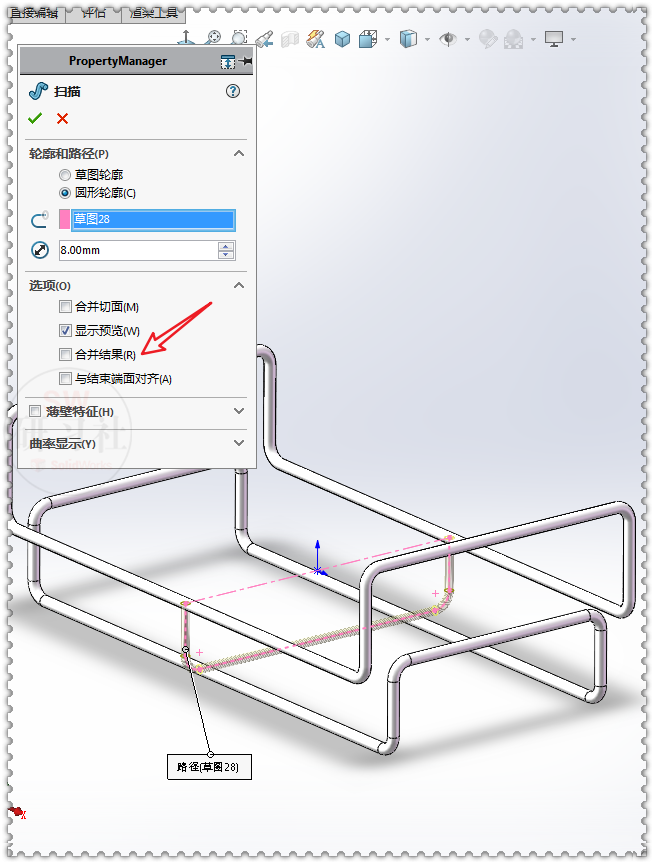

11.【扫描】直径：8；去掉：合并结果。

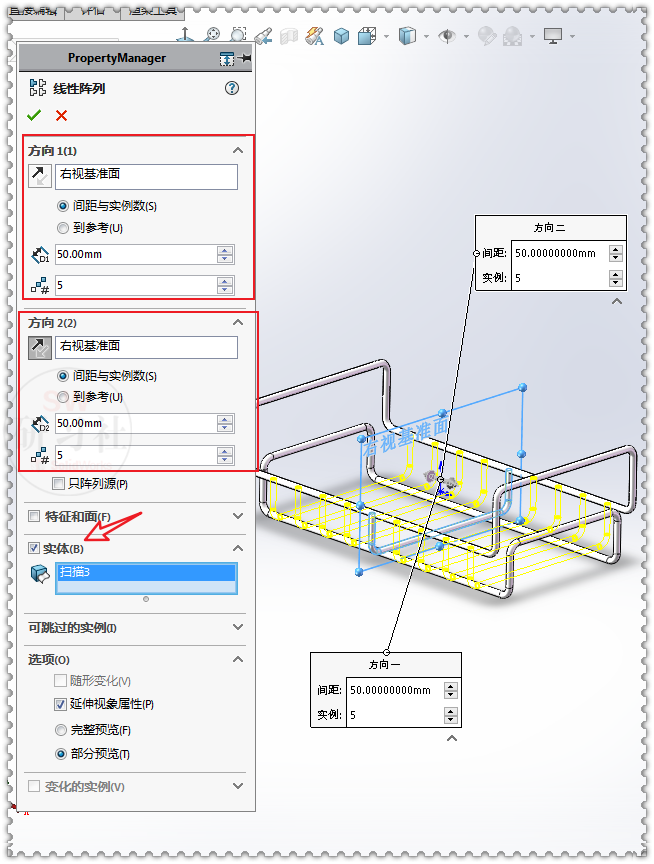

12.【线性阵列】方向1、方向2 ：右视基准面；间距：50 ，数量：5 。

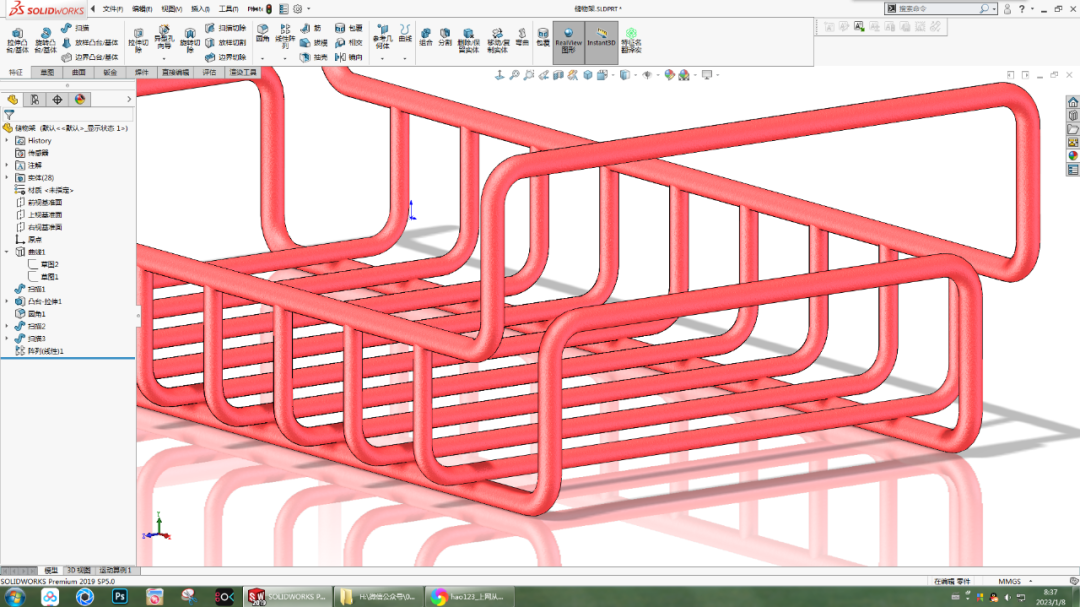

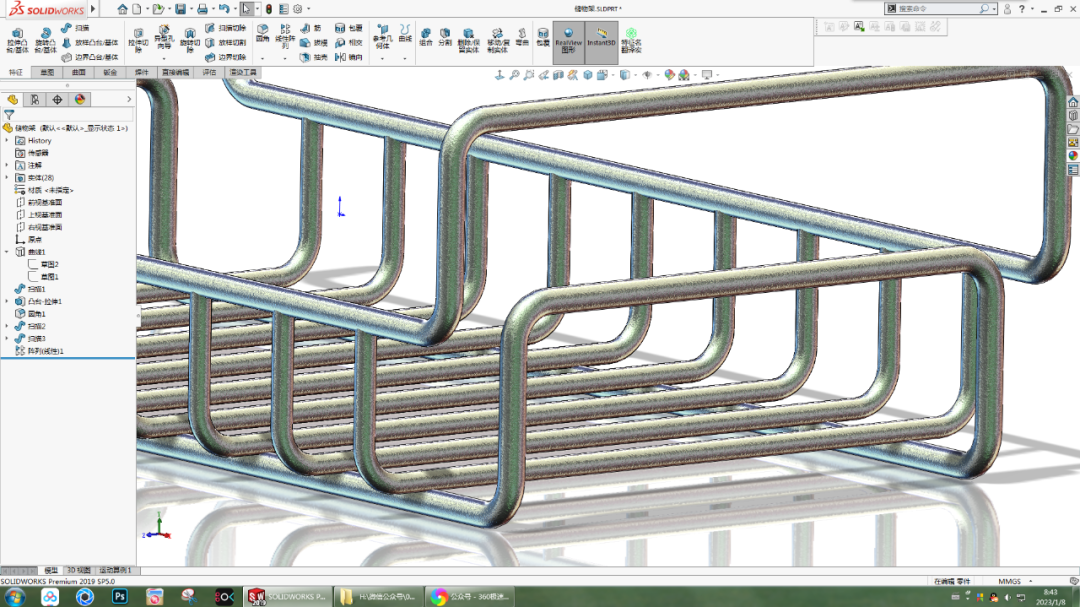

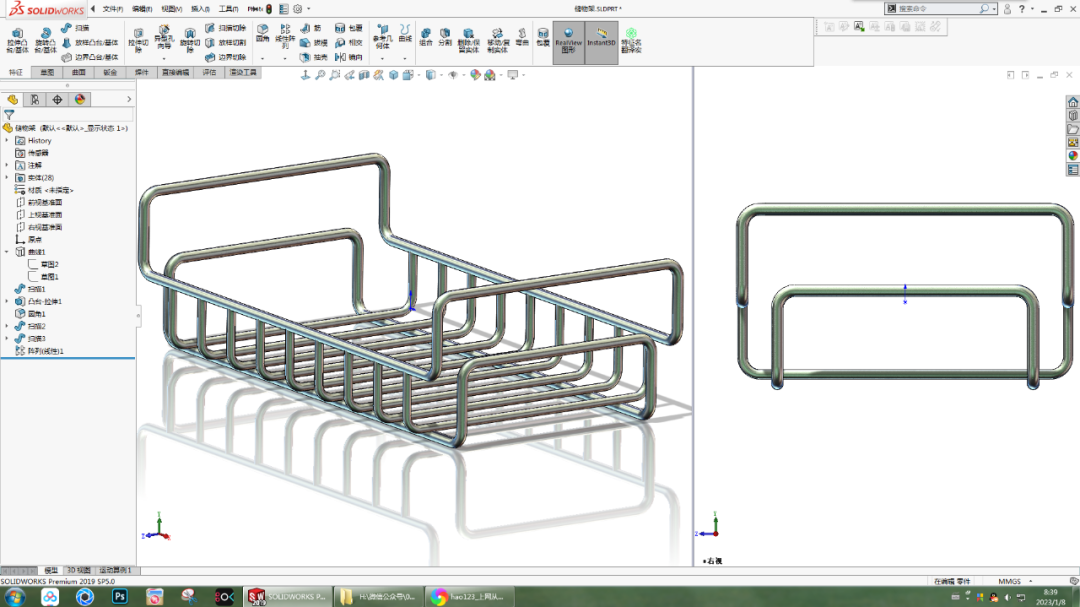

13.完成。
