Solidworks高版本转低版本的步骤与方法

前言

       Solidworks是一款广受欢迎的三维CAD软件。由于技术的不断进步和软件的更新迭代，使用高版本的Solidworks软件制作的三维模型文件无法在低版本的软件中打开。这给工程师和设计师带来了不少麻烦，因为他们可能需要与同事或客户共享设计文件，而这些人手中可能只有低版本的Solidworks。为了解决这个问题，转换高版本文件为低版本文件变得至关重要。本文将简要介绍如何将高版本文件转换为低版本文件，以帮助读者更高效地处理Solidworks文件转换问题。

解决方案：

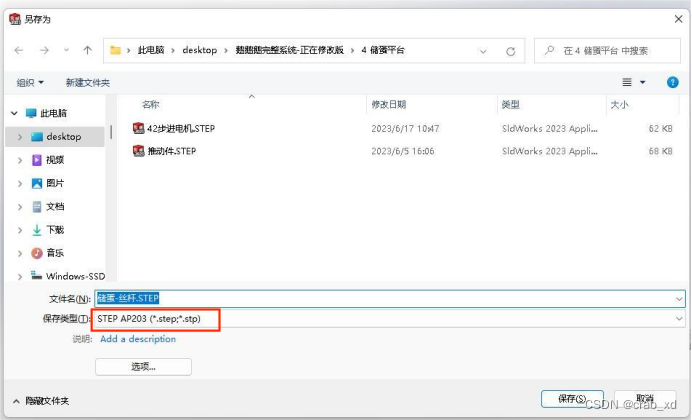

首先，将文件另存为step类型文件，如图1所示。

图 1 保存为step文件

高版本的文件转换为step类型文件之后，低版本可以打开，但零件的基准面、伸缩、切割等特征均消失且无法编辑，在装配体装配时甚至无法选择对应的面，这样的零件显然不是我们需要的。

此时选中对应零件，右击，在弹出的选项中选择断开链接，如图2所示。

图 2 断开链接

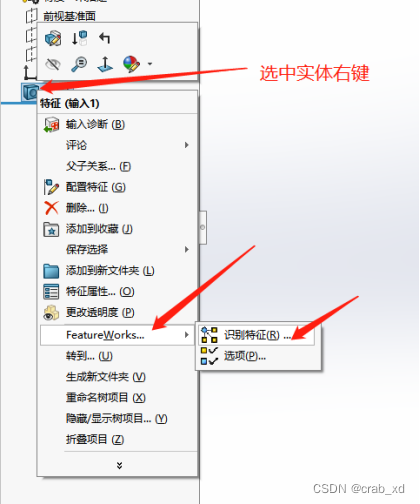

       断开链接后，再次右击选中实体，点击FeatureWorks，点击“识别特征”，如图3所示。

图 3 识别特征

       如图4所示点击确定，自动生成相关特征，零件转为低版本的文件类型。

图 4 确认生成特征

       至此，便转换为低版本的SLDPRT文件了。
