solidworks怎能使用旋转实体绘制汽车方向盘?

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

solidworks在机械设计中很有优势，拉伸、旋转、扫描这些在三维软件中都有的功能，但怎样使用还有它的诀窍，这里以创建一个汽车方向盘为例讲述一下在solidworks中怎样一次旋转创建多个实体。

查看详情

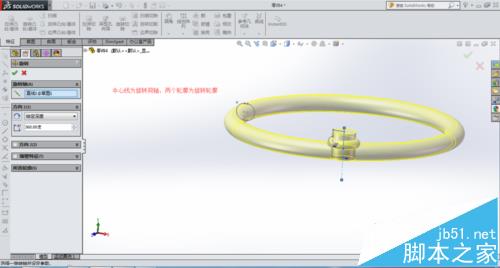

1、首先绘制草图作为旋转轮廓，现时创建两个封闭轮廓，同时需绘制一条中心线作为旋转轴。具体操作如图所示

2、完成草图后对轮廓进行旋转生成实体，如图。接着调整基准面，绘制轮辐引导线，根据实际样子绘制即可。退出草图后在引导线端点做基准平面，方法可以参照下面的链接。

3、在刚创建的基准平面上绘制轮辐截面轮廓，绘制完成点击扫描命令，对轮辐轮廓进行扫描，选取先前绘制的曲线为引导线，操作如图

4、选择圆形阵列，选取刚刚的扫描特征为阵列特征，选择等距阵列，中心线为阵列轴，最后结果如图

注意事项：

注意solidworks中的坐标轴不能直接使用，需提前绘制参考中心线。
