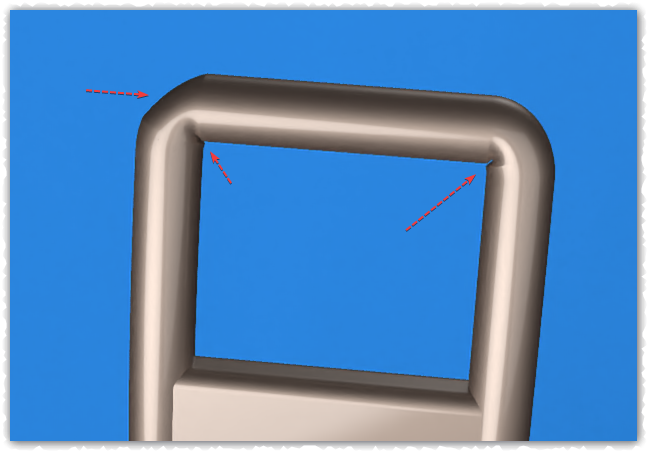

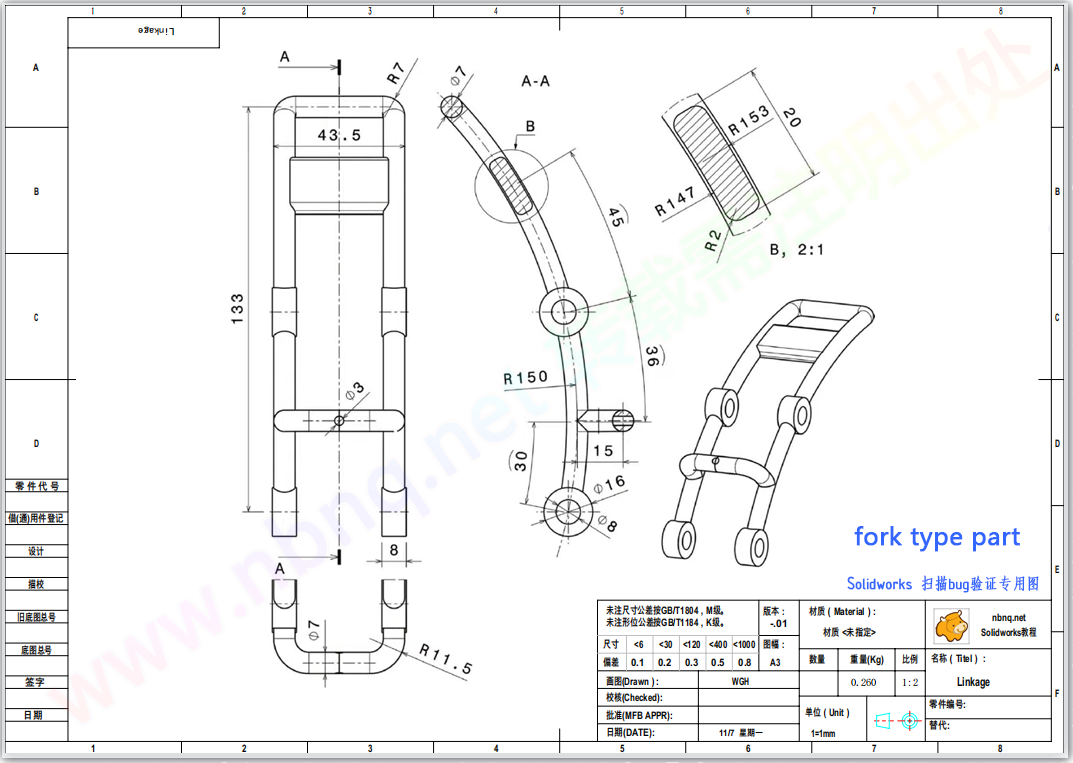

重建这个图，R7转角部分扫描出来会变形，说明你的Solidworks有BUG了。快反应给达索修复吧。
.png)
如上图这样，不管这个曲线是交叉线还是投影线，都是这样的。我用的是Solidworks 2021 sp5.0版本。小伙伴也快试试吧，点击文末的阅读原文来网站给我们留言哦。我们公众号没有留言功能。
绘图过程：

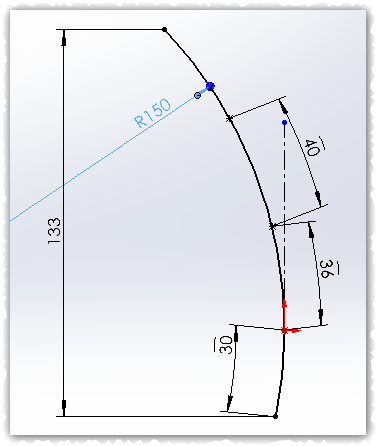

右视面绘如下草图，在弧上标记出来三段弧长。同时注意切点和原点重合，方便后面那个孔的绘制。
.png "SLDWORKS_cQ0Kyu12Br.png")

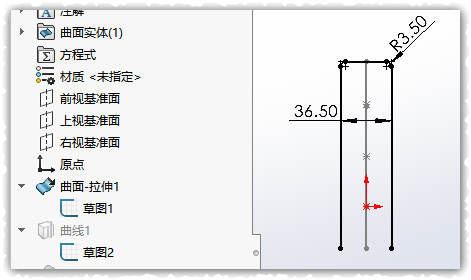

前视面绘草图如下，上下部分和草图1重合。
.png "SLDWORKS_MiATN6Jset.png")
投影曲线，获得路径线。模型中用的是先拉伸一个曲面再投影的，都可以。

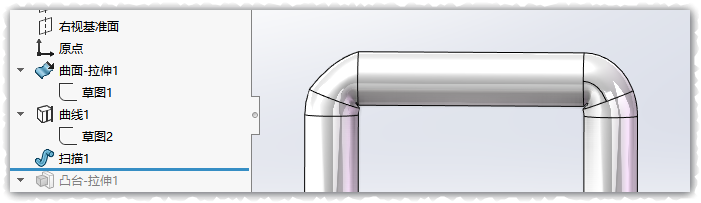

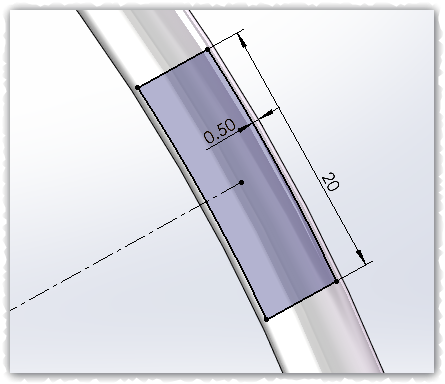

扫描，直径7。放大拐角部分，会发现明显变形严重。
.png "SLDWORKS_2XdRzmYMgT.png")
继续完成这个模型：把草图1点亮，在右视面绘草图，从那个点引一条构造线空过圆心。双向等距一下中心线。
.png "SLDWORKS_uHZS9xNkzK.png")

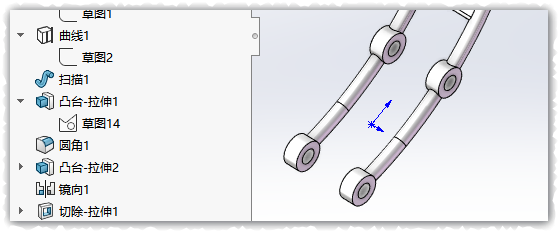

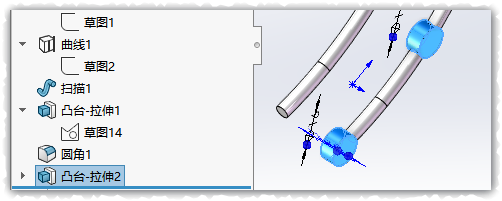

拉伸，两侧。把中间部分做好，记得倒角。

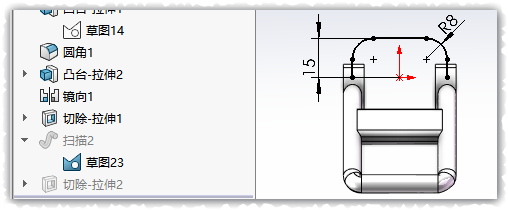

接下来还是右视面做草图，两个圆。圆心和另外两个点重合。拉伸，镜像，然后再打孔切除。
.png "SLDWORKS_1JmM05qrH7.png")
.png "SLDWORKS_P86fsQodDs.png")
上视面草图，把这个抶手一样的路径画画。
.png "msedge_caajisioYH.png")

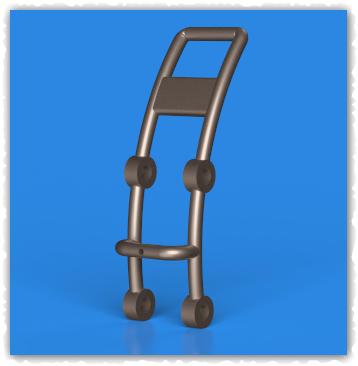

【扫描】完成。最后打个孔就行了。
.png "keyshot_BHBlMgCzAl.png")
.gif)
