SolidWorks多实体建模技巧：复杂模型构建的万能钥匙

2．SolidWorks多实体的主动创建方式。

当我们在模型的第一个特征基础上建立第二个特征（增材特征）时，默认选项是与第一个特征时融合成一个单实体，即“合并结果”选项为默认勾选状态。当我们去掉“合并结果”勾选时，即可生成一个多实体的模型。

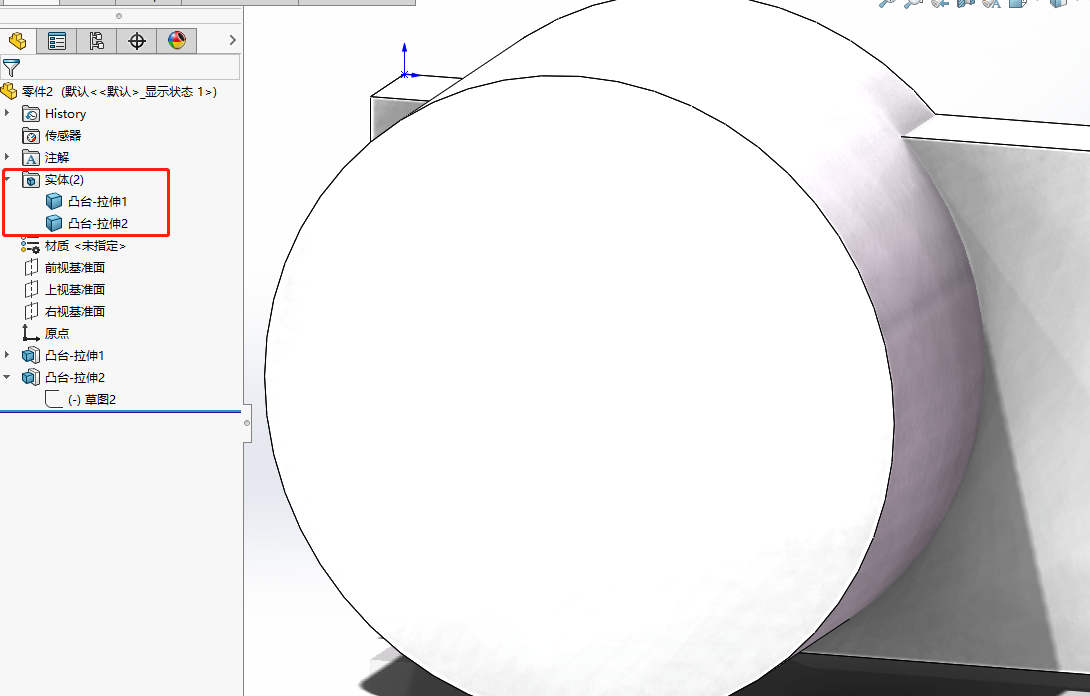

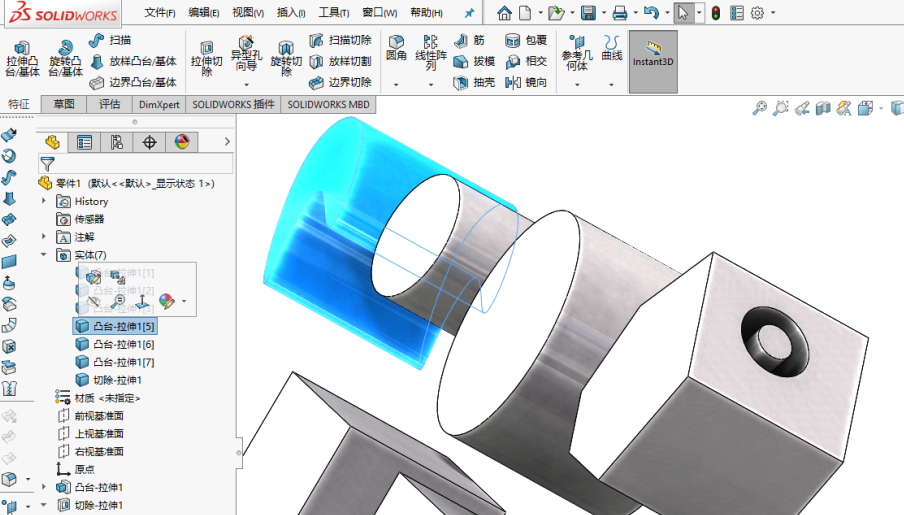

此时，模型树中的“实体”列表会出现两个独立的实体对象。

3．采用布尔运算生成多实体。

这是最为重要的多实体生成方式，许多复杂的模型都是通过这样的方式创建，熟练、灵活应用这种方式和相关布尔运算工具，可以使得SolidWorks应用水平提高到较高的水平。

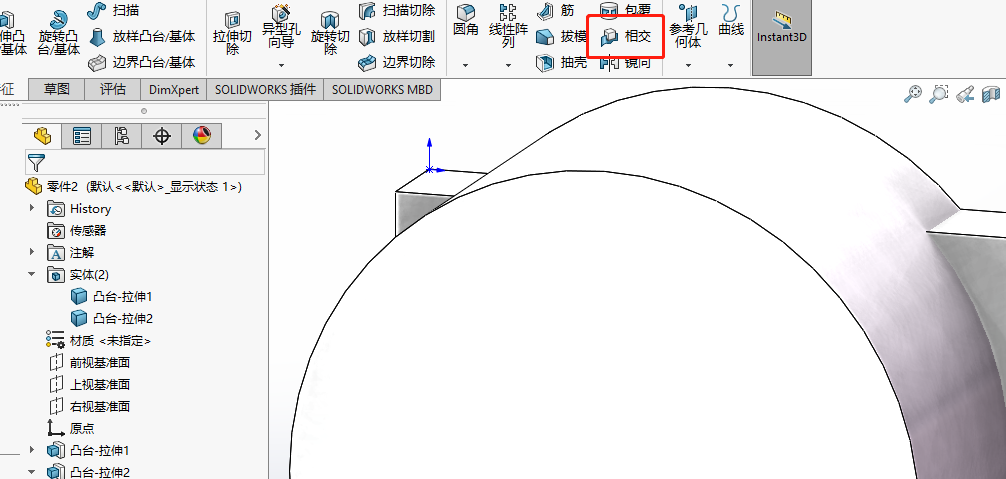

如下图所示，在特征工具栏有个相交命令，它是SolidWorks的少有的布尔运算命令之一，使用它几乎能完成所有的实体分割或合并任务。因此，熟练掌握相交命令、理解相交命令各选项的意义，对于多实体建模技巧的提升至关重要。

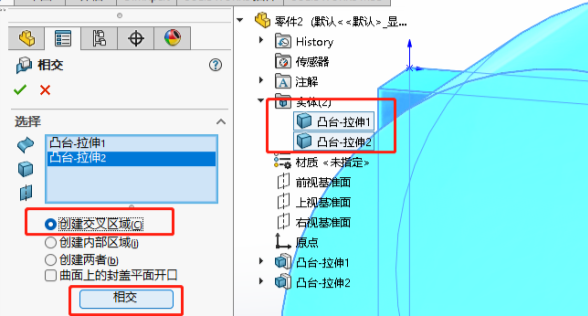

如下图所示，点选相交命令后，在选择列表增加想要参与布尔运算的实体，实体类型既可以是三维实体，也可以是曲面（包括平面）和基准面，选择实体既可以在模型树的实体列表中选择，也可以在图形区选择；相交命令有三个设置选项，后面将详细解释。接下来点击图中的相交按钮，即可生成多个实体。

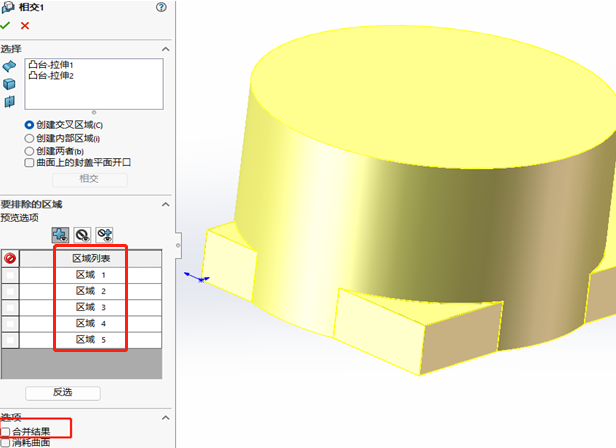

当点击完相交按钮后，如下图所示，此时注意到最下面的“合并结果”选项，如果点勾选，那么结果就是合并成单一实体（与组合命令的某个选项行为一样，所以相交命令通用性强，学会用它就够了）；图中的预览选项，默认分割出了所有交叉实体（其行为就是布尔运算的交补），在区域列表或者图形区域进行点选，可排除不需要的实体（注意是排除而不是保留）；最后点击绿色的√确认按钮，以获得我们需要的实体。

现在来解读相交命令的三个选项。下图是SolidWorks帮助文档中对这三个选项的解释。

先看第二个选项（创建内部区域），这里的内部区域是指的由实体上的平面或曲面围成的封闭空间（当然是空心的），创建出填充空心空间的实体。如果选择的所有实体没有组成这样一个空心、封闭空间的时候，这个选项什么都不能得到。这个选项对于流体分析非常有用，用于取出流体区域，比如复杂阀体、管路中的空心区域（只需要在开口位置使用平面或者实体进行封堵就可取得封闭空间的三维实体）。

第一个选项（创建相交区域）比较好理解，就是求实体的交集并保留所有部分的实体。

第三个选项（创建上述二者）就是指的第一个选项和第二个选项的合集。

所以，对于我们做分割目的的操作，第一个选项就可以了。原则上，没有组成封闭空间的情况，一般第一个选项和第三个选项行为是一样的。但有时第一个选项就是不行，而第三个选项就可以，或者相反。在进行选择时需注意观察生成结果是不是你期望的样子。

补充说明：本方式生成多实体的一种重要的情况是，使用曲面和基准面切割实体，同样采用相交命令。我们注意到命令中的实体选择列表可以是曲面、三维实体，还可以是基准面。

如下图，我们在选择列表里选择了一个曲面和任意一个基准面，对这些面所通过的实体的部分进行切分。这是我们经常会使用到的一种分割实体的方法，比如简单地对一个实体分成几段，采用这种方式切分特别高效。

另外，使用曲面作为工具切分时有一个重要的选项是消耗曲面，勾选此选项，切分后的工具曲面被自动删除。另外，手动删除曲面或实体的方式是：选中需要删除的一个或多个实体，右键选择删除/保留实体命令。采用这种方式删除实体有个好处就是它是一个特征，而不是一个操作，可以随文件保存，文件下次打开后可以进行编辑或删除（此特征）。

关于上面的三个选项，却有一个令人惊奇的例外。当用于切分实体的曲面是螺旋面时，某些时候（对，根据不同情况的某些时候）则必须选择第三个选项。关于这个例外情况，我们将在后文讲螺旋线的时候再仔细研究。
