下面是某一个SolidWorks三维建模交流群里出现的一段对话。
“空白君,这个模型我搞不定了,形状各异,方中带尖,尖中带孔!我很是难受啊”网名叫做燃烧的石油菌打出的一段字。
空白君:“嘛溜哒,图片整出来,让哥们儿几个瞧瞧。”
下面就让我们来揭秘这个模型的绘制过程吧,难度还是很大的哟。

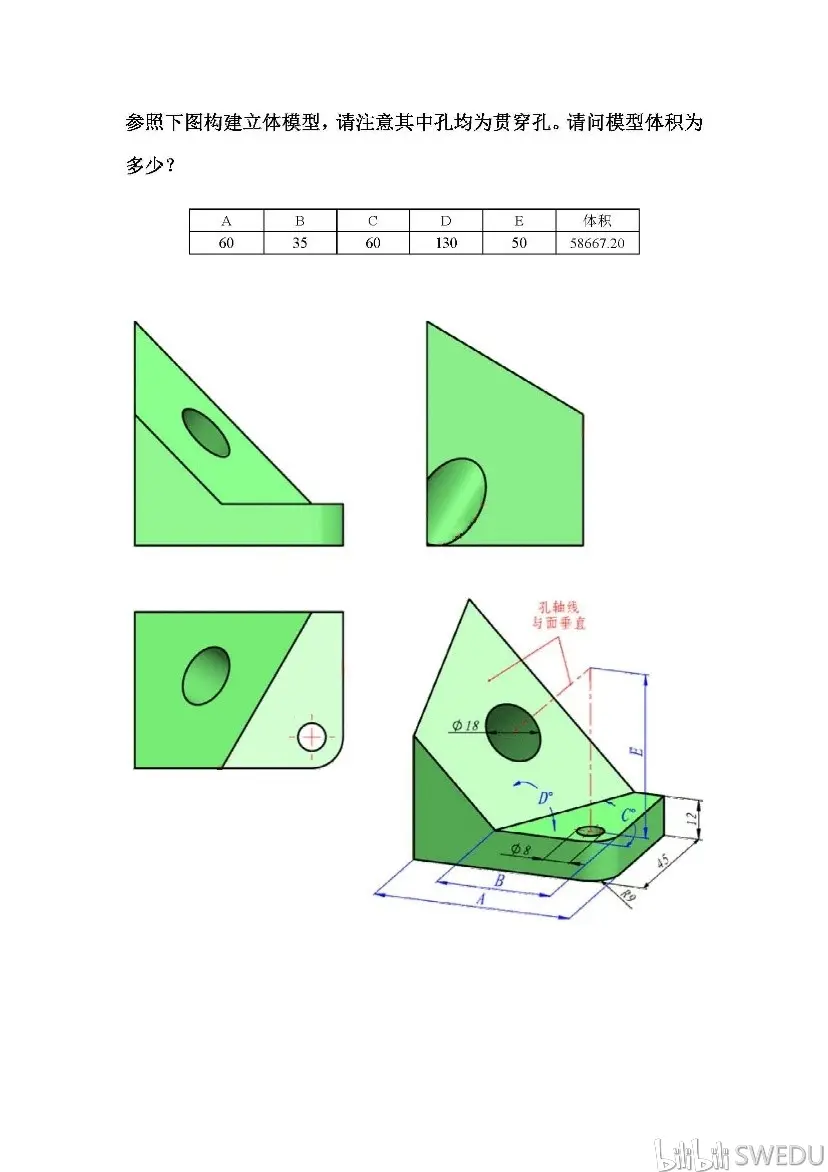

图 1-1 畸形体三维模型二维图
以一个二维图去建立一个三维图,是我们作为机械工程师的基本素养,常规的三维模型绘制流程如下:
空白君在给燃烧的石油菌介绍完原理之后,便开始了模型建立过程的分析,头头是道,下面让我们来欣赏一下这个过程吧。

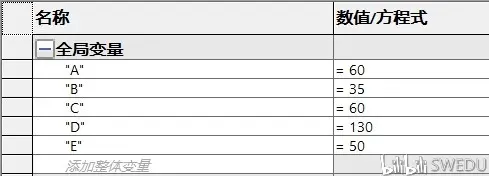

第一步:建立全局变量,以此驱动全局参数

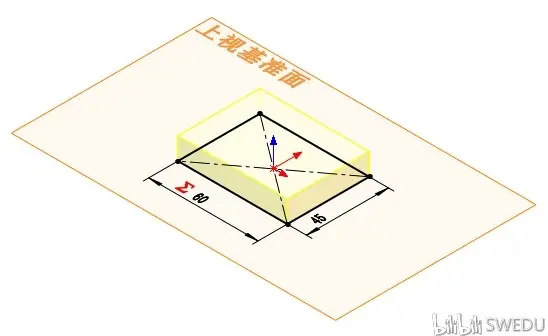

第二步:选择最佳基准平面并绘制最佳轮廓

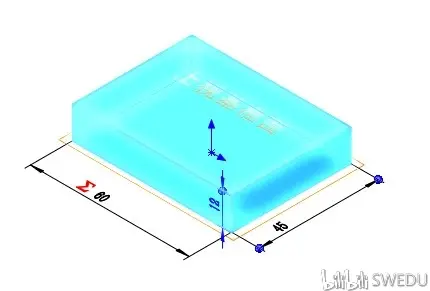

第三步:添加拉伸特征形成实体

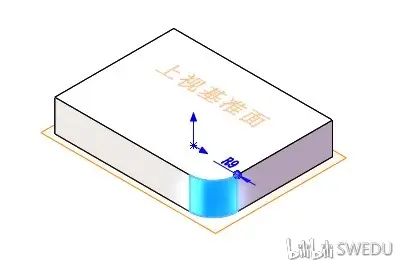

第四步:添加一个R9的圆角
第五步:建立基准面参考草图

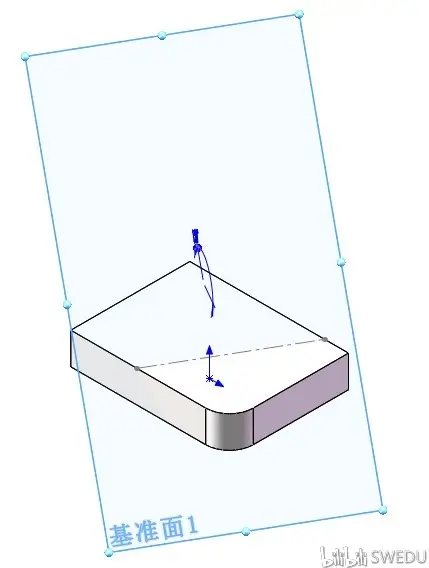

第六步:生成基准面

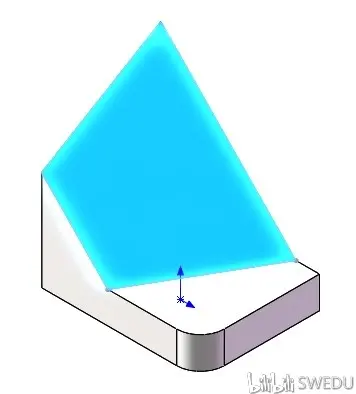

第七步:将模型中最难建立的畸形部分拉伸成型

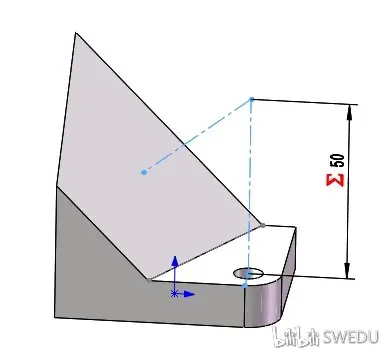

第八步:建立3D草图,为畸形区域的拉伸孔建立做准备
体积对比中,SolidWorks中建模模型的体积为:58667.261 立方毫米,答案给的58667.20立方毫米,几乎没有差别,完全正确。
在三维模型的建立当中,只要与正确答案相差在±0.05%以内均视为正确,空白君完美解决了燃烧的石油菌的问题。
三维模型的建立思路本质是是从参考到实体形成的过程,今后我们在建立三维模型的时候应该从以下几点去建立自己的思路。
更多相似题目的分析与剖析,在UP主:SWEDU的每日一练中已经详细进行了阐述,连接地址: 每日一练传送门
这套课是空白君多年三维建模经验的总结与归纳,如果你对三维特别感兴趣并且期待成长为一名机械工程师的话,那就不要错过它哟。
