Solidworks基础教学：建立长方体模型与开孔技巧

点个关注 关注我们吧~

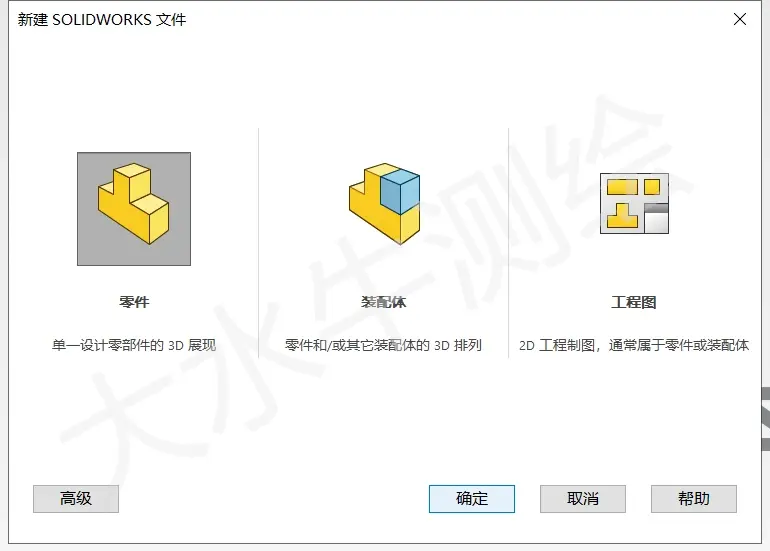

第一步，还是打开solidworks新建零件。

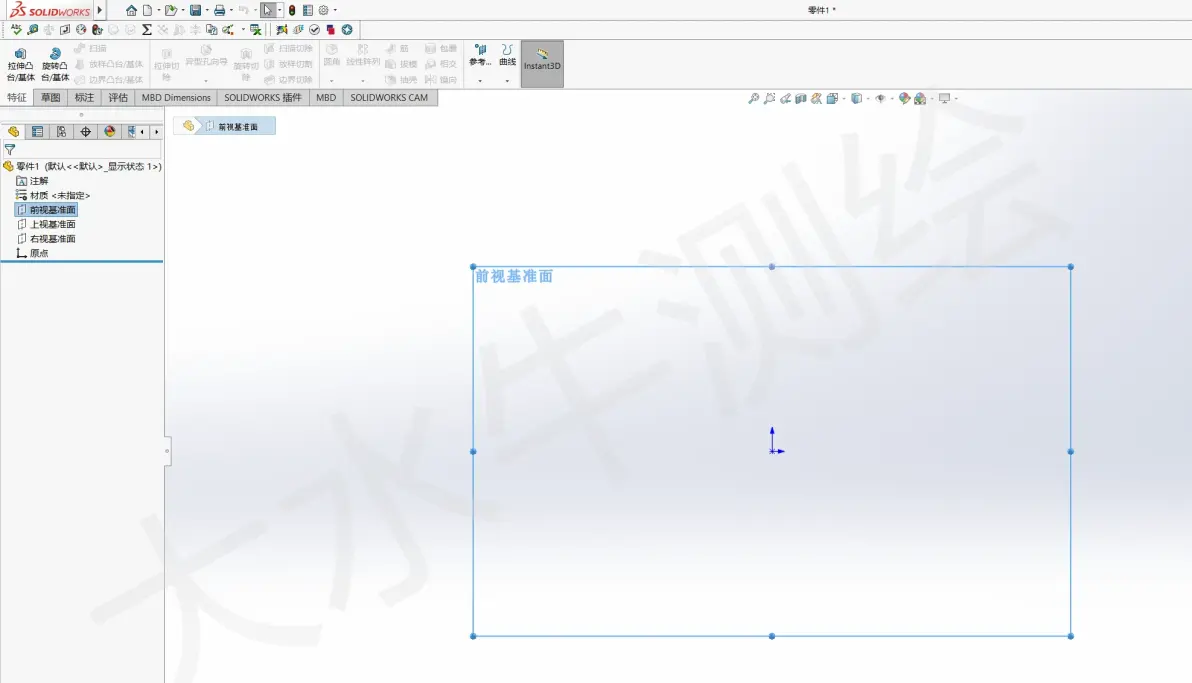

我们今天来画一个带孔的长方体，选择一个基准面。

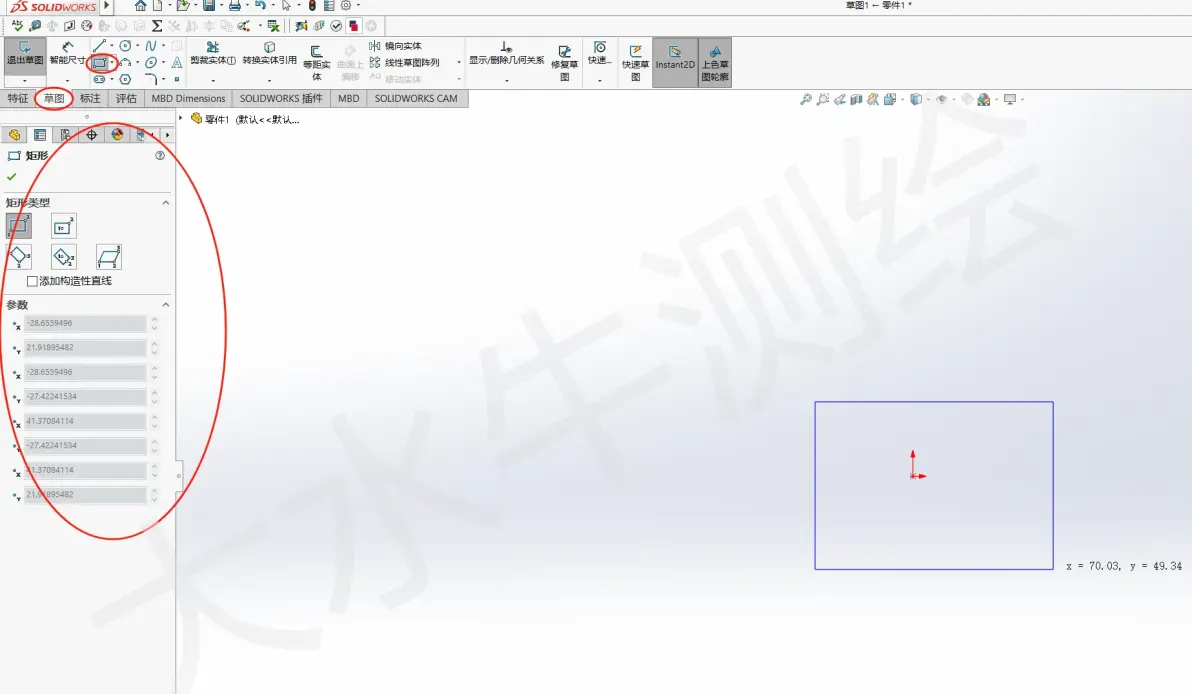

在草图中，点击边角矩形，然后再基准面上画出来。

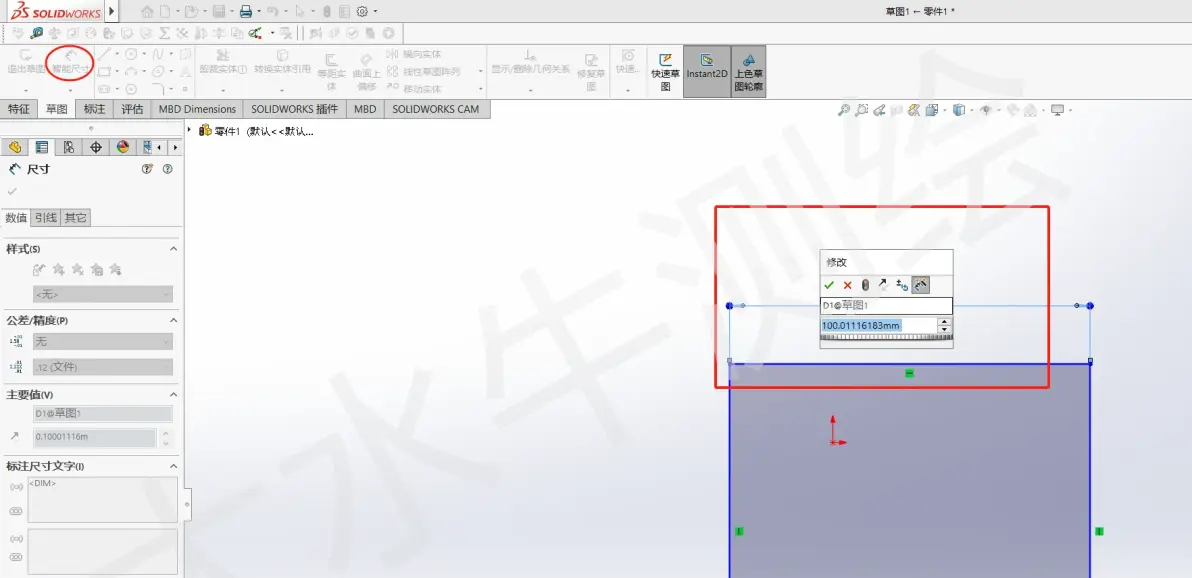

点击设计树位置的绿色小对号，就是绘制完成了。我们再点击左上角的智能尺寸，对矩形的边进行限制。大家可以根据需要输入长度。

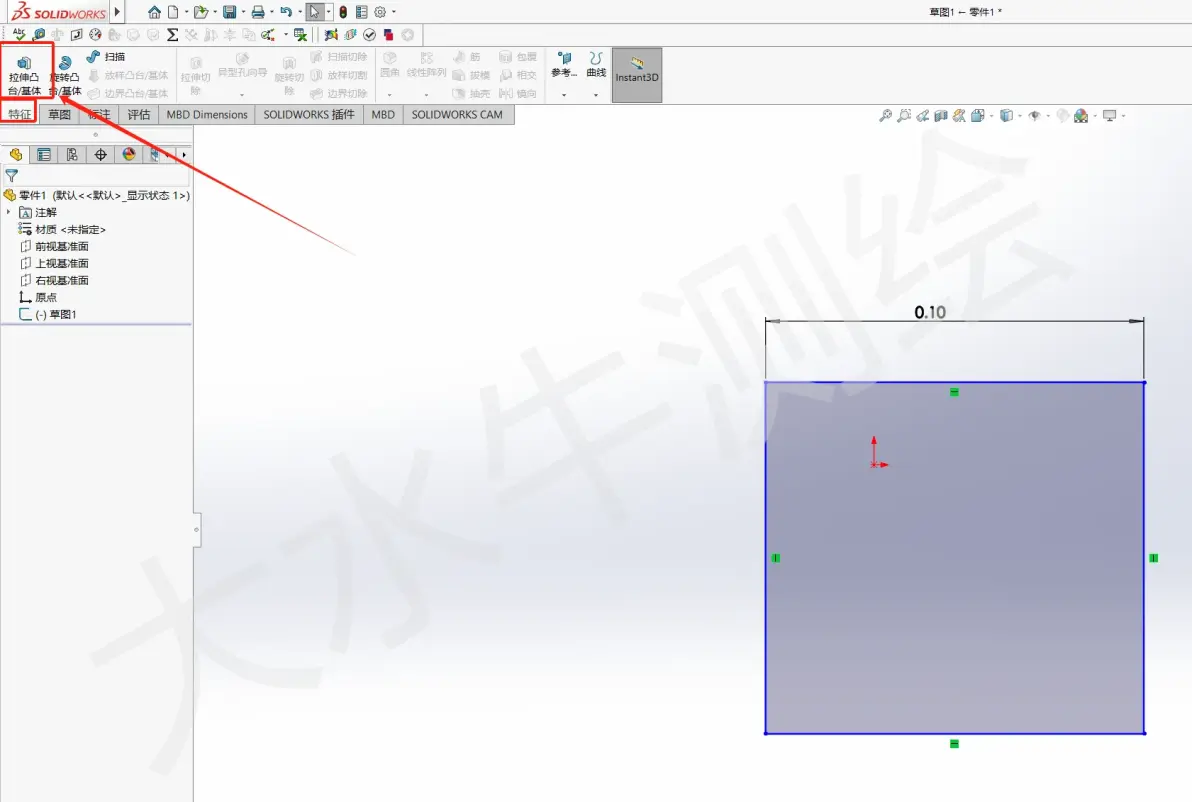

然后，点击特征，选择拉伸凸台。

我们可以预览到拉伸后的效果，并且在左侧更改深度。

确定后，我们就得到了一个长方体。

接下来，我们选择矩形的一个面，然后右键点击，选择草图绘制。

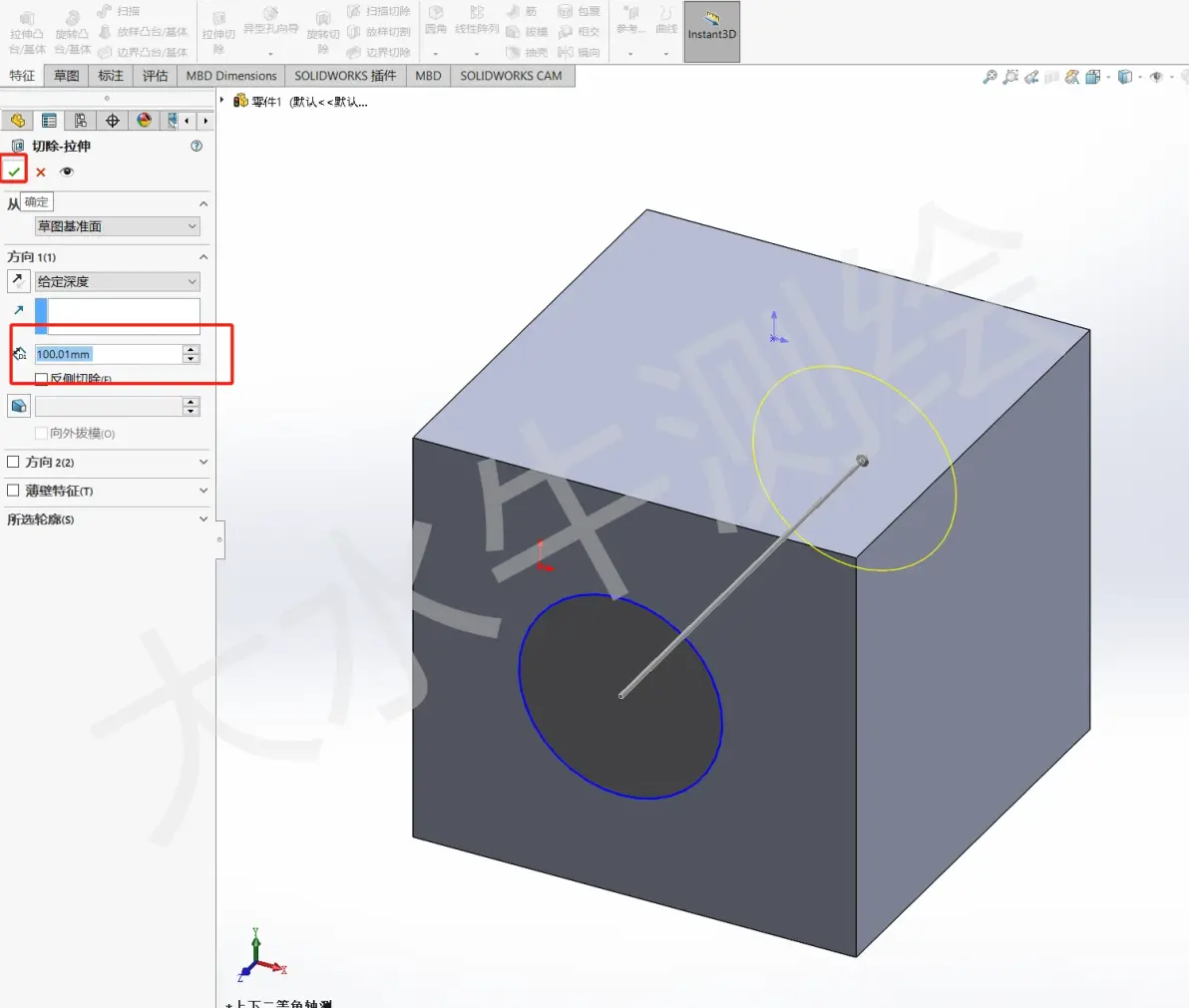

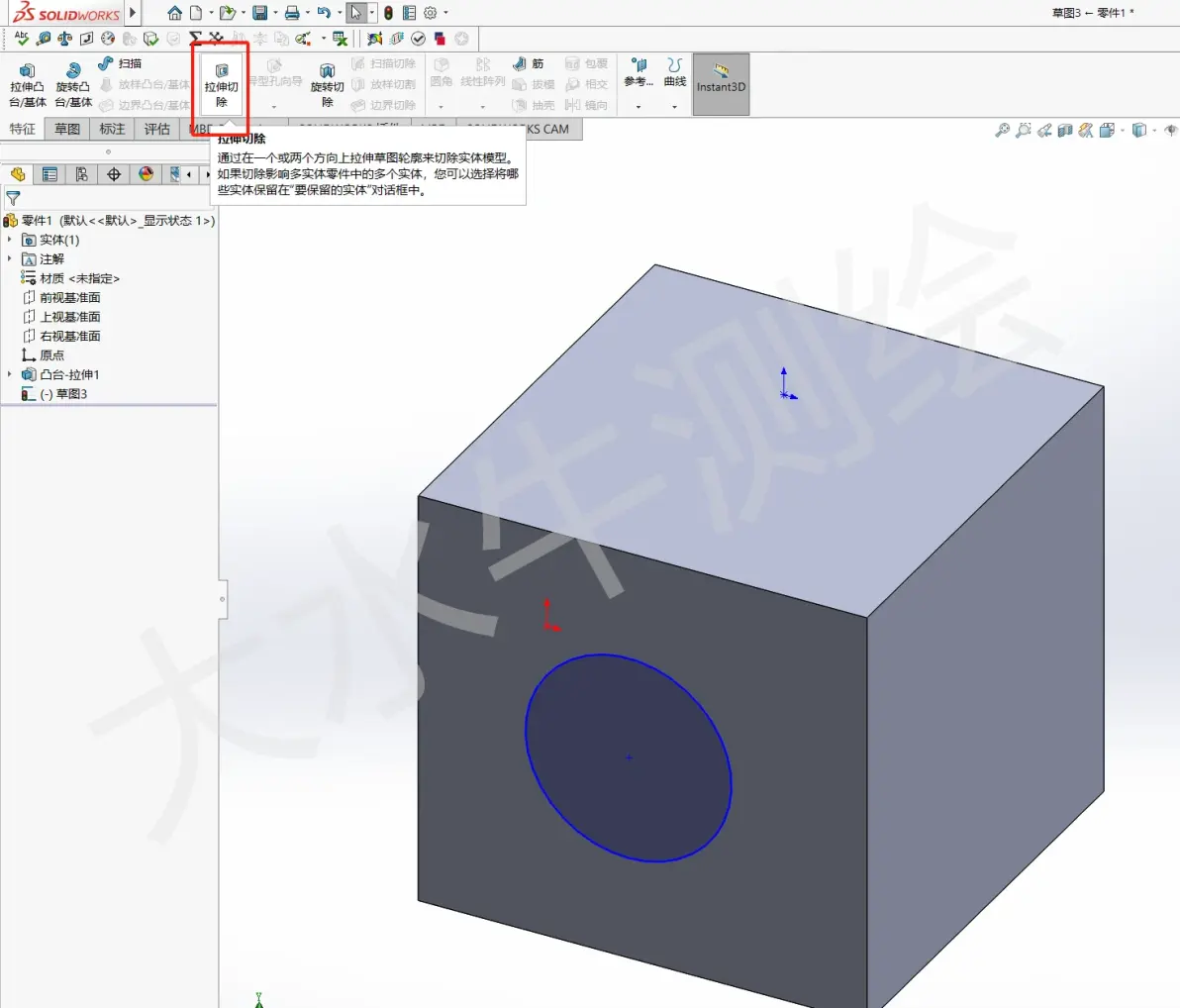

完成后，点击确定。继续点击左上角的特征，然后找到拉伸切除。

我们就可以给这个矩形开出一个孔了。

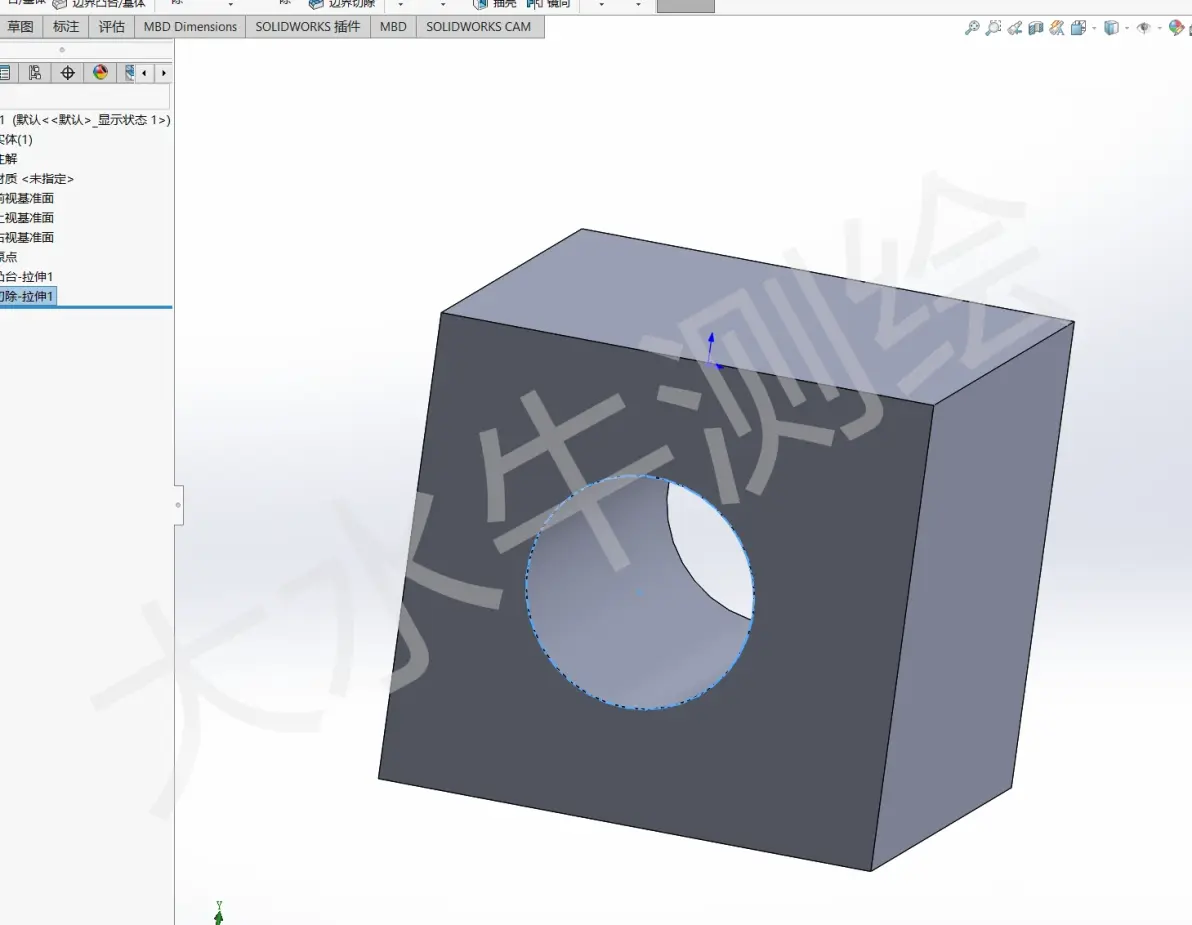

确定后的效果，就是下图这样的了。

那么，本期内容就到这里了，关注大水牛，我们下期继续！
