ANSA作为功能强大的前后处理软件,其几何清理的功能十分强大,手段多样,效率很高。由于几何清理涉及内容较多,篇幅所限不可能尽数涉及,众多几何清理工作中,最复杂也是最重要的当属对于面的编辑,比如:面的切分、合并、修补等等。本文以面的生成-编辑-检查为主线,旨在展示ANSA强大的面处理功能。
1、面的生成
在ANSA软件中有多种手段可以生成面或者补一部分缺失的面,最为常用的命令当属cons和new以及offset三个命令。

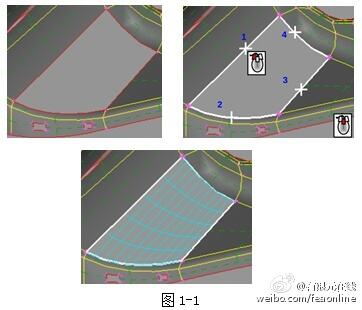

1)强大的Cons命令
应该来讲,CONS命令是在ANSA几何清理中用的最广泛的命令之一,其强大的几何适应性(对待补几何的边界限制小,且不限于修补平面)极大的方便了用户的操作。
2)利用现有几何填充缺失的部分面(New)
对于如下图1-2所示的几何模型,缺失的曲面可利用NEW中的Existing surf进行修复。NEW中包括的面生成方法很多,除了Existing surf之外,还有三种具体类型功能十分强大,比如对于平面的修补,利用planar十分方便。
3)offset应用

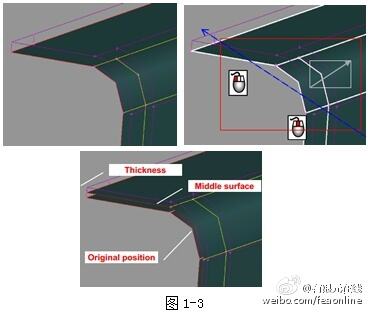

offset命令在中面抽取时应用十分广泛,如下图1-3所示,可以直接利用结构已有的面,借助offset建立中面。
2、面的编辑
对于面的编辑(修改)涉及的内容较多,此次仅给出常用的几个功能,更多的功能可参考软件帮助。
1)巧用paste功能
对于许多的自由边间隙问题,如下图2-1所示,可直接利用paste功能进行粘接操作,CONS>Paste。
2)Release线之后导致的系列操作
在许多的几何问题中,都需要用到release命令,先将某条存在问题的边释放,然后通过一系列操作修补存在问题的几何。如下图2-2所示,其操作包括:Release>project>paste.
3)Release点引发的修补
ANSA中不但能够release线,在很多时候需要将“点”release,然后结合相关操作解决几何面的问题,如下图2-3所示,涉及的操作包括:Release>delete>paste>topo等。
