ANSA进阶技巧:Direct Surface Fit Morphing详解

Direct Surface Fit Morphing

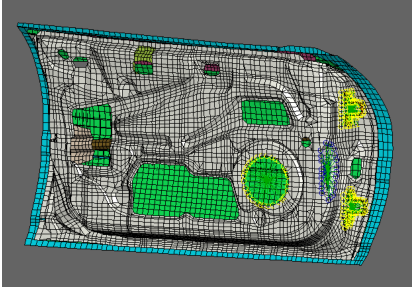

本文演示了DFM功能下的曲面拟合surface fitting功能。将旧的外板变形至新外板。注意,初始装配包含刚性和nested单元,保证其始形状或位置,例如门的铰链不会改变。

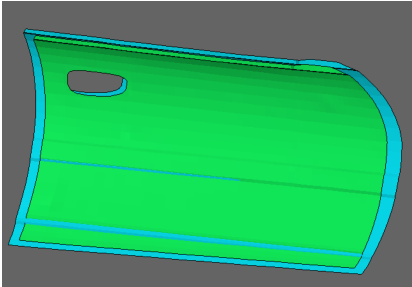

该类型morphing,需要准备初始表面和目标表面。如下图,两叠加的外门板大小和形状均有所差异。

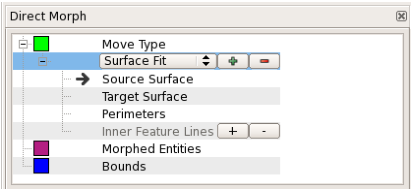

激活Direct Morphing>DFM功能。在出现的“Direct Morphing”窗口中选择“Surface Fit”。

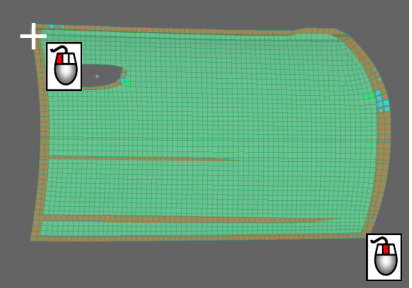

首先,提示选择Origin Area源区域,选择完成后,用鼠标中键确认。确认后,“Source Area”以绿色突出显示。

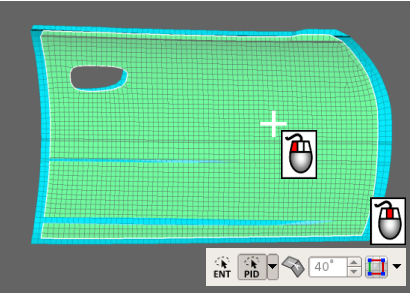

接下来以同样的方式选择Target Area目标区域并确认。目标区域用橙色突出显示。

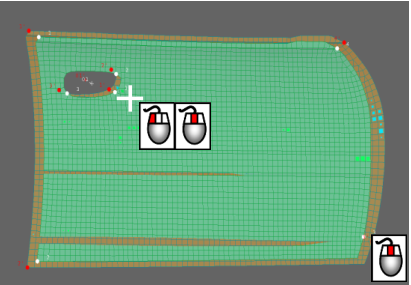

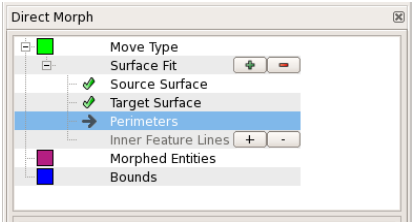

然后,向导选项移动到Perimeters,匹配Origin Area和Target Area区域之间的节点对。

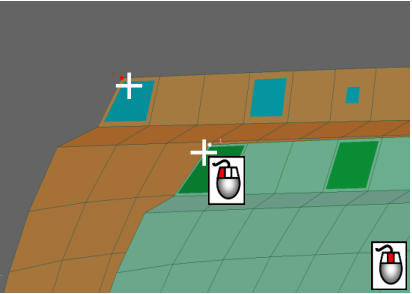

至少要定义三对匹配节点。当然,定义更多的对,能得到更为准确的面拟合结果。注意:只能选择外围节点作为匹配节点。


定义所有的匹配节点对后,用鼠标中键确认。



用户可以择Inner Feature后面的+,对Origin和Target区域进行Edge fitting边拟合,以获得更准确的结果。此步骤可以跳过,为非必要过程。

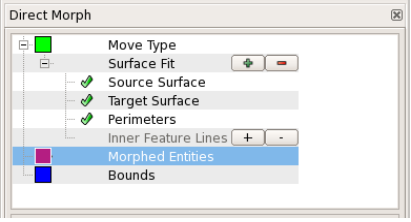

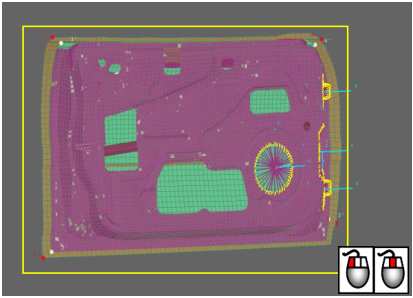

下一步是定义受Surface Fit的影响的变形区域Morphed Entities。选择所有单元并确认。所选单元以洋红色突出显示。

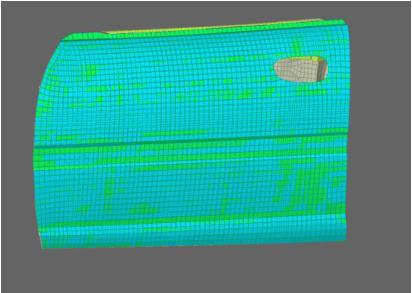

确认后,ANSA自动选择bounds边界。然后,鼠标中键确认。再按Apply按钮接受变形。
