Solidworks创意工坊:爱心造型的创建方法

最终结果如下。



方法:


1.新建一个零件。

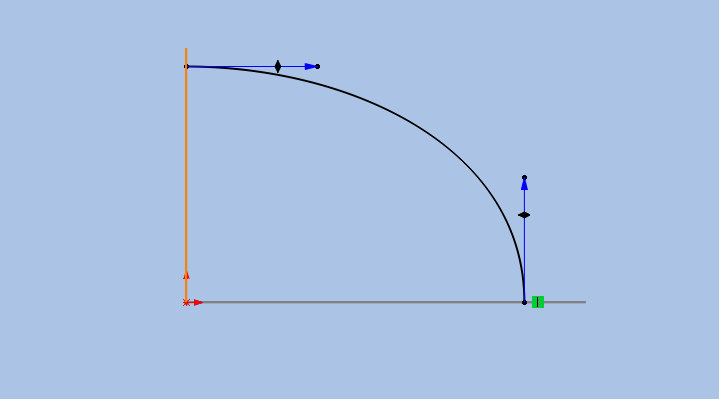

2.点击绘制草图,在FRONT平面绘制如下的草绘。

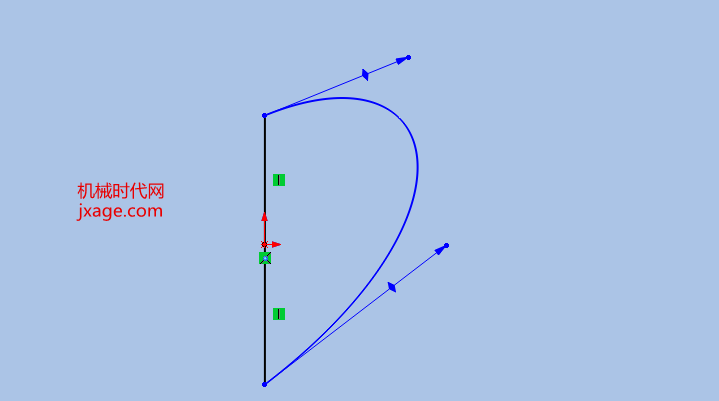

3.在RIGHT平面绘制如下的草绘。

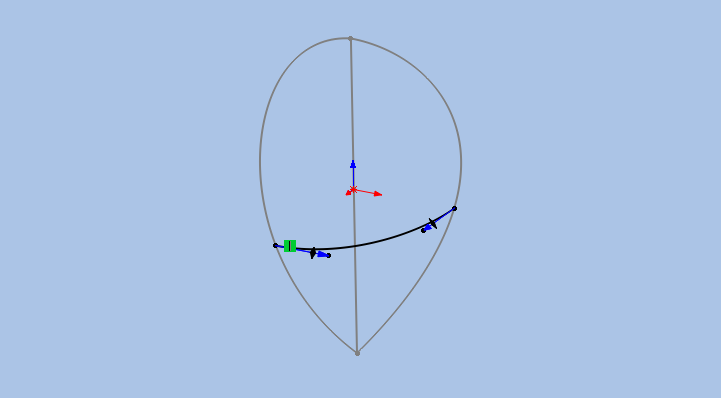

4.在TOP平面,绘制如下的草绘。

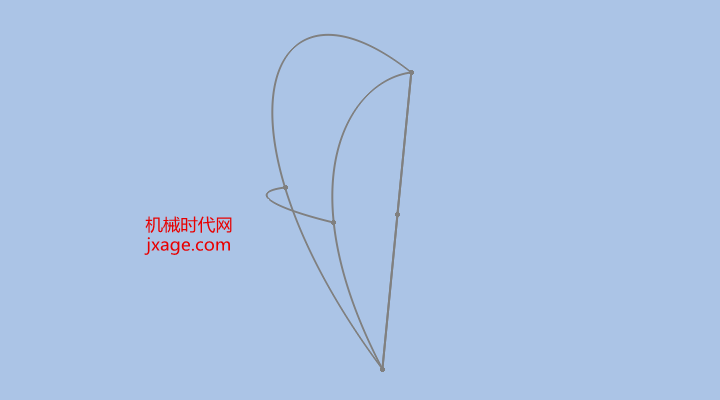

5.点击【放样凸台/基体】,选择草图1和草图2作为轮廓,选择草图3作为引导线。起始/结束约束均设置为垂直于轮廓



完成。

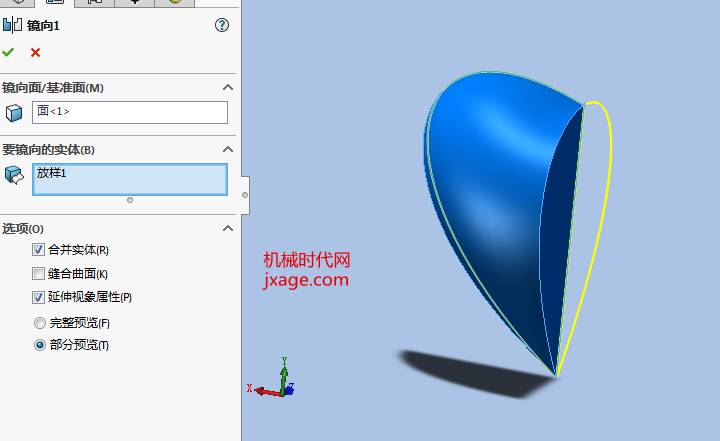

6.点击镜像,将放样特征进行镜像。

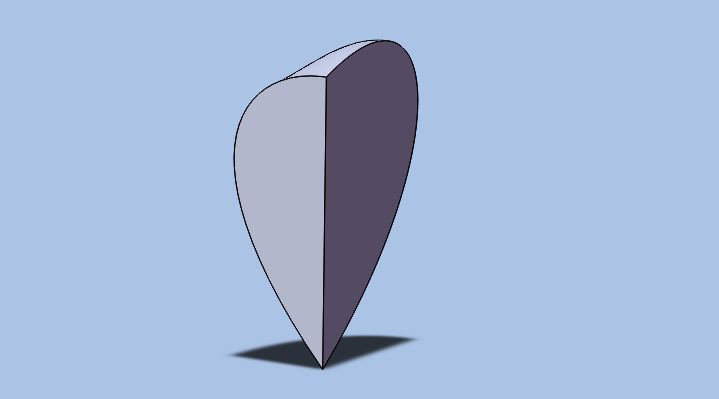

7.完成。
