SolidWorks建模C60球形分子结构教程

建模过程：

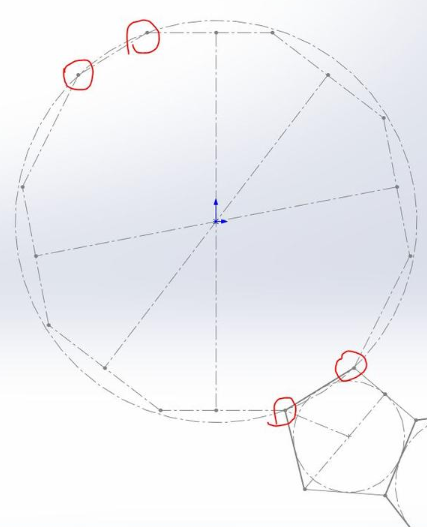

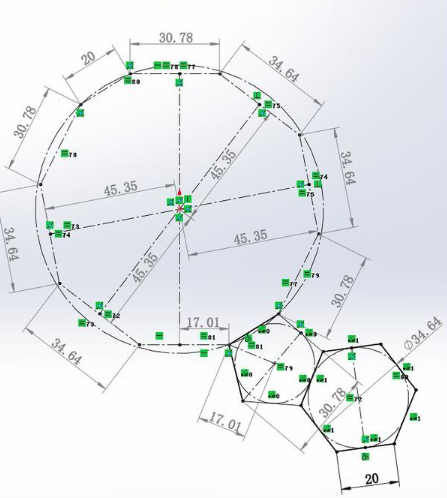

1.在前视基准面上画草图。（整个草图只标注一个尺寸：20，其他的都是从动尺寸，标注出来是为了做参考，图形是靠几何关系完全定义的）

1-1.只有这4个位置是与圆重合的 。

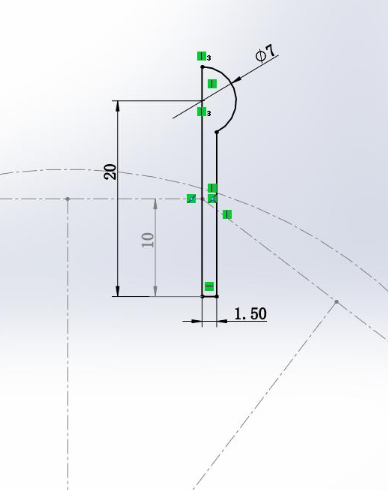

2.还是在前视基准面上草绘，画草图如下。

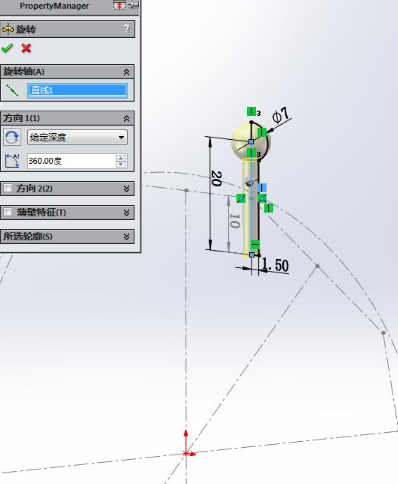

3.旋转。

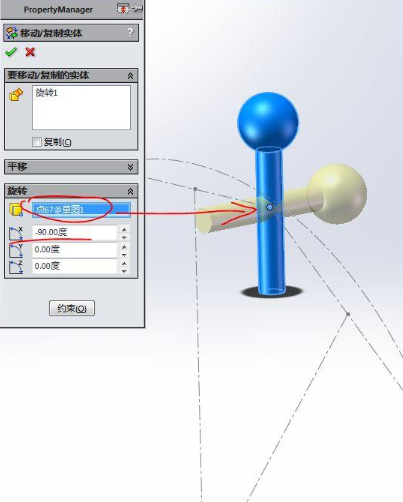

4.移动/**，选中蓝色实体，旋转——旋转参考： 原点（原点在屏幕左上角的下拉列表里选，比较方便），X旋转角度：-90度 。

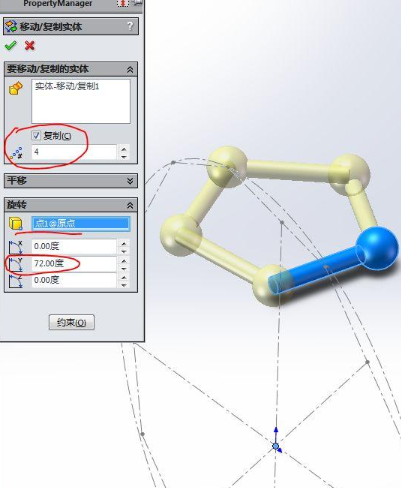

5.移动/**，**：4个 ，旋转参考点：原点，Y旋转角度：72度 。

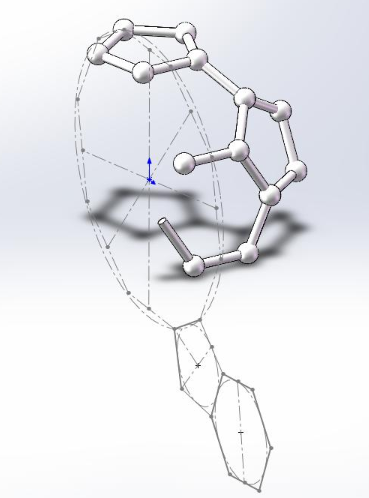

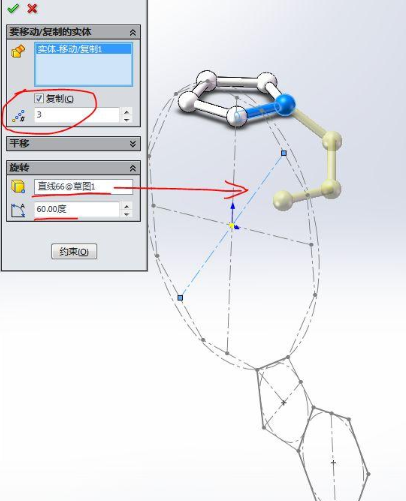

6.移动/**，**：3个 ，旋转参考：蓝色斜线，旋转角度：60度 。

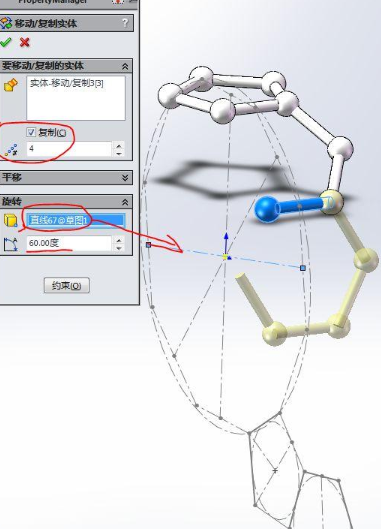

7.移动/**，**：4个 ，旋转参考：蓝色斜线，旋转角度：60度 。

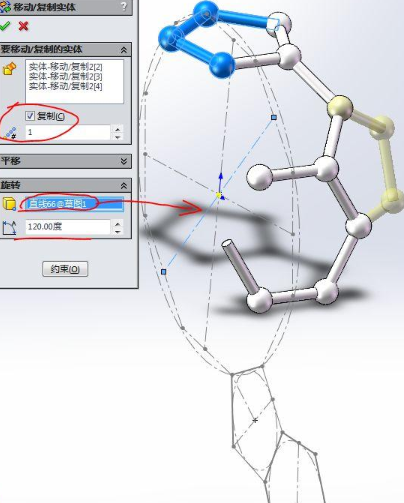

8.移动/**，**：1个 ，旋转参考：蓝色斜线，旋转角度：120度 。

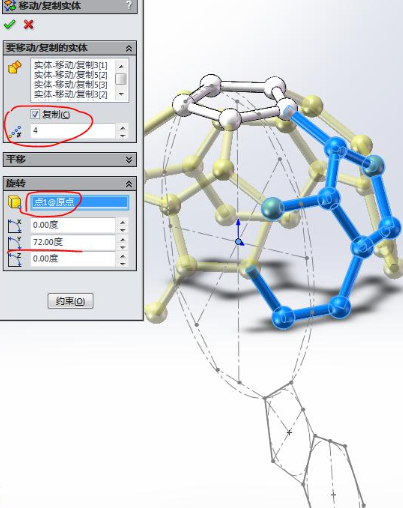

9.移动/**，**：4个 ，旋转参考：原点，Y旋转角度：72度 。

10.移动/**，**：1个 ，框选所有实体，旋转参考：原点，Z旋转角度：180度 。

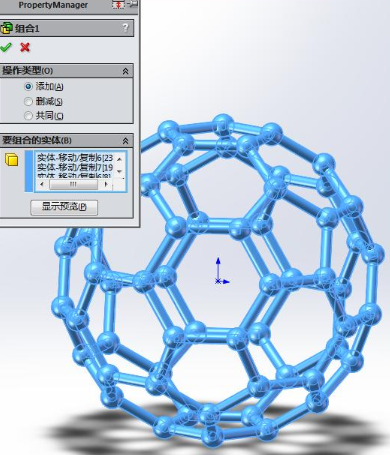

11.组合。

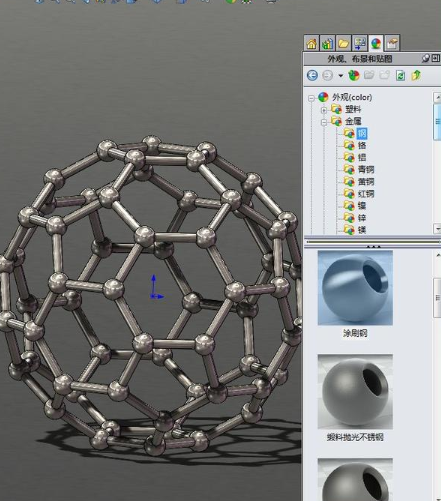

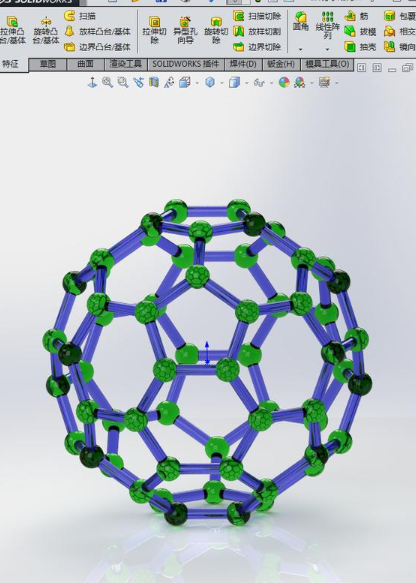

12.添加外观。

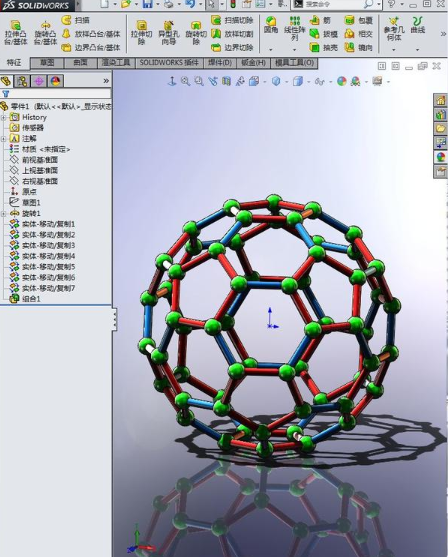

13.完成。
