Solidworks装配体操作精髓概览——结构建模设计篇

1 装配体界面

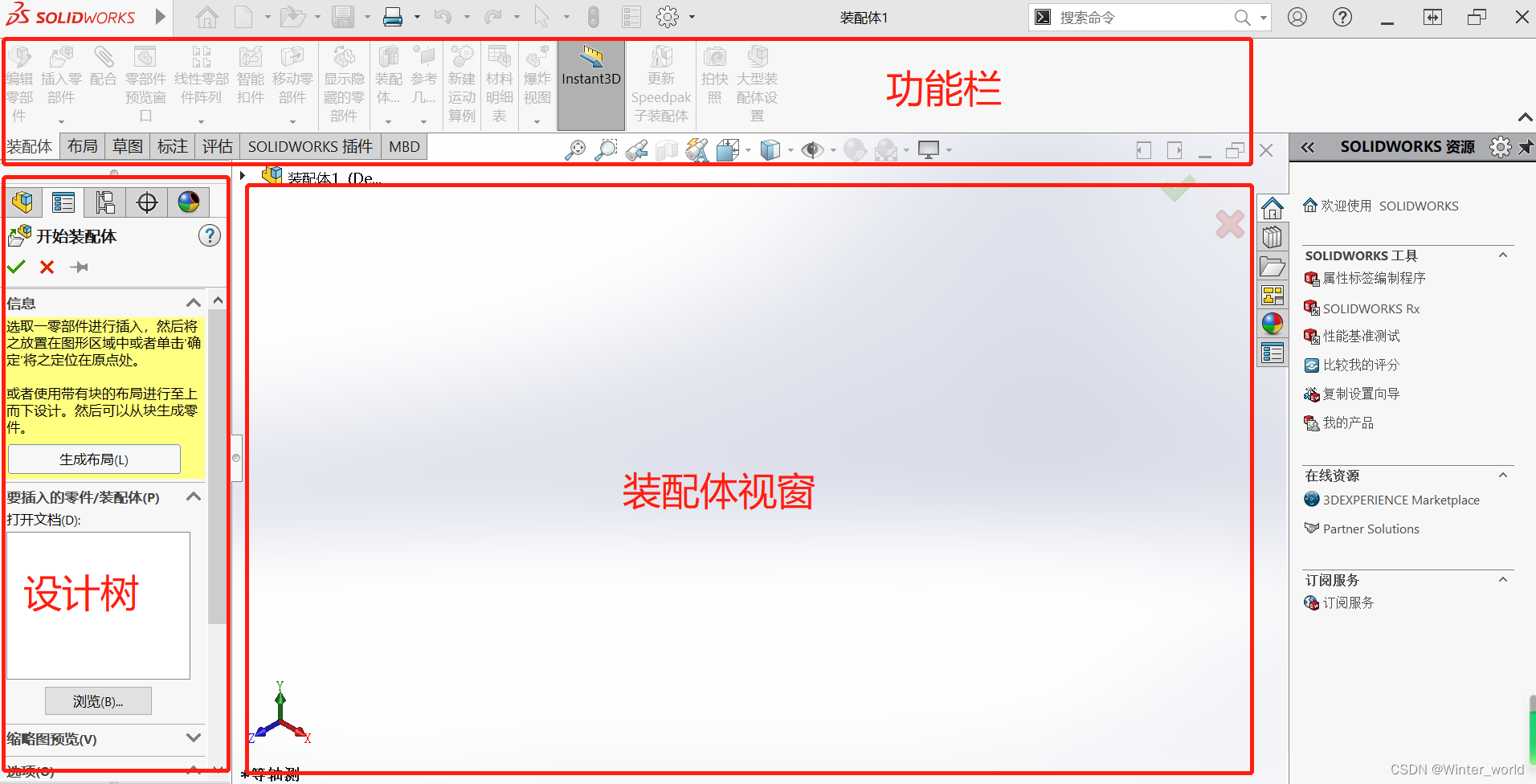

       打开SolidWorks软件时，选择新建装配体，装配体的界面和零件界面类似，都有功能栏、设计树、装配体视窗。

【功能栏】：

装配体栏：编辑零部件、插入零部件、配合等，这几个是主要的功能； 布局栏：这一栏用的比较少； 草图栏：功能和零件里的功能一样，但在装配体状态下绘制的草图不能用于拉伸或切除； 其他：标注、评估、插件等功能栏。

【设计树】：

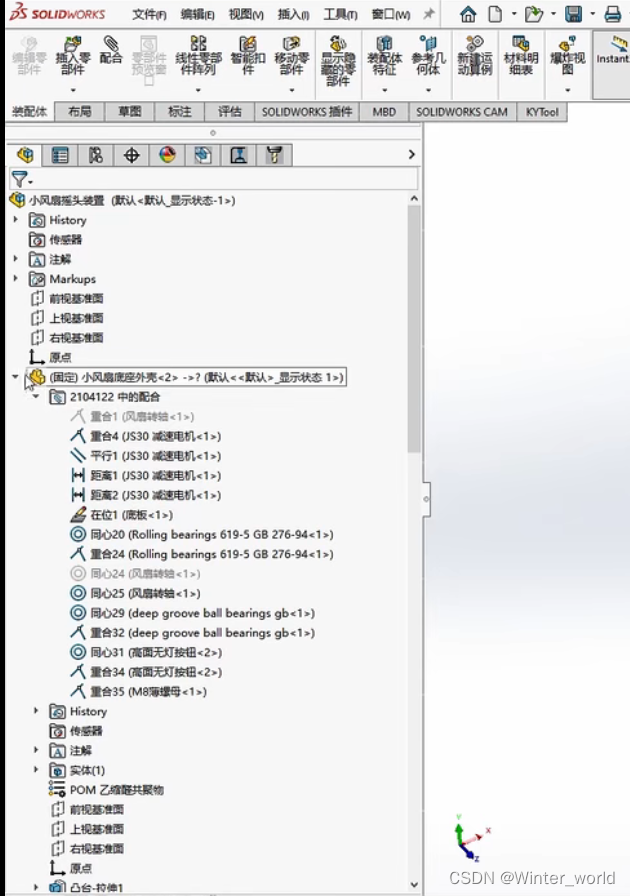

       设计树也有三个默认的基准面和原点，不同于零件的是，零件设计树中是一步步的特征，而装配体设计树中是零件或者子装配体，设计树中可见装配体内各个零件之间包含的所有配合关系表，零件的特征也可以在装配体设计树中显示出来。

【装配体视窗】：

——类似零件的视窗，可以点击视窗内的零件，设置隐藏；

——若设置了零件的配合关系，转到一个零件，相应配合的零件也会跟着一起动；

——若想观察内部结构，也可以通过剖视图功能来观察；

2 装配体基本功能

把之前画过的零件放入装配体中，学习下装配体的基本功能。

2.1 插入零件操作

——新建并保存一个装配体，零件的下一级是特征，装配体的下一级是零件或子装配体；

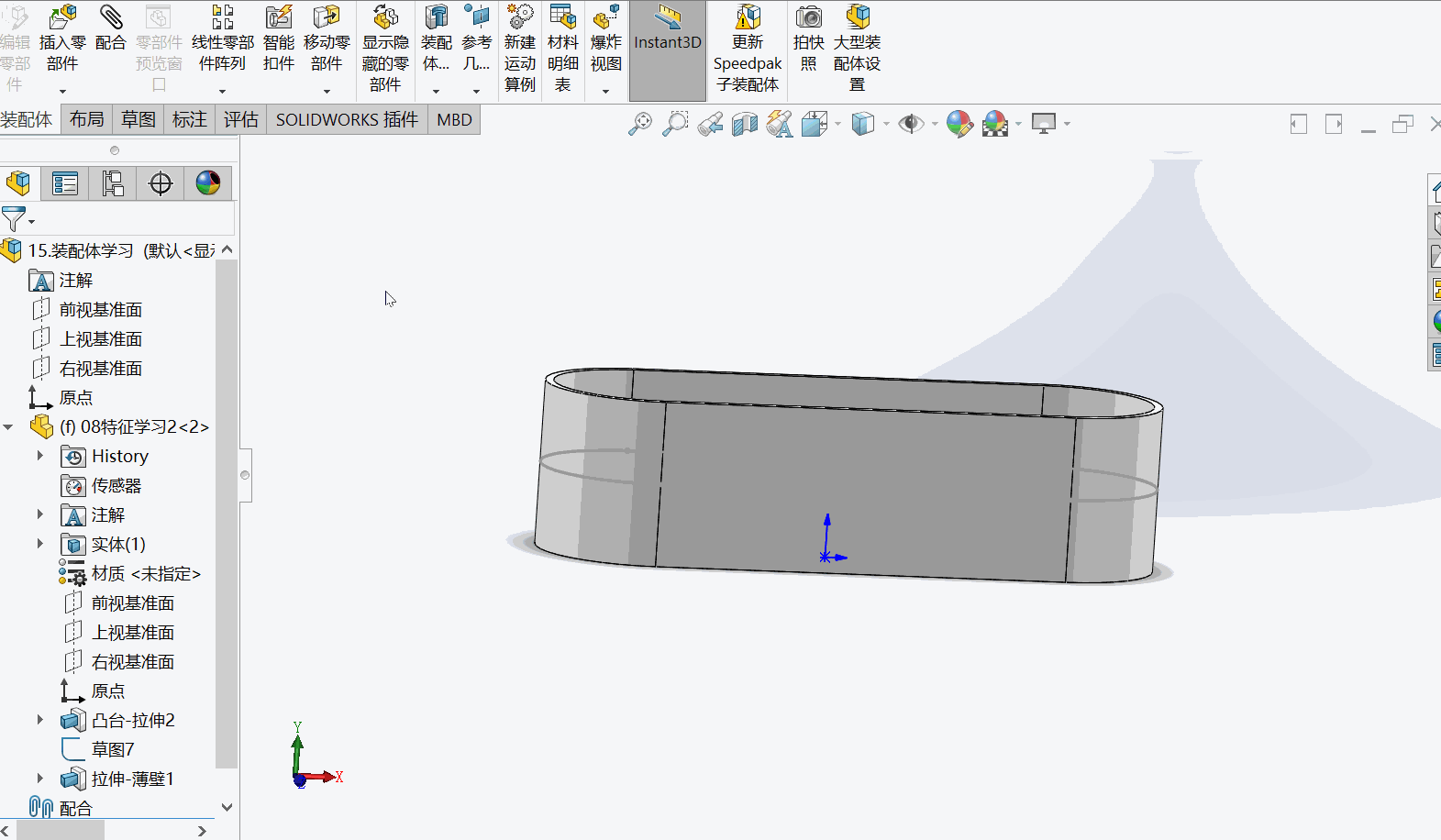

——点击装配体，点击插入零部件，插入一个之前画过的零件，直接点击左上角的确定按钮（不要来回挪动零件，否则装配体和零件的坐标系不重合）提交保存；

——观察左侧设计树，可见装配体有一个坐标系，零件也有一个坐标系，这俩坐标系应该是重合的，若你插入的零件后查看没有重合，需要重新插入下；（这个方法插入的零件是固定的，后面其他的方法插入的都是可以移动的）

——若用软件已经打开了其他零件，在装配体插入零件时可以直接选择已经打开的零件进行插入，点击左键放入；

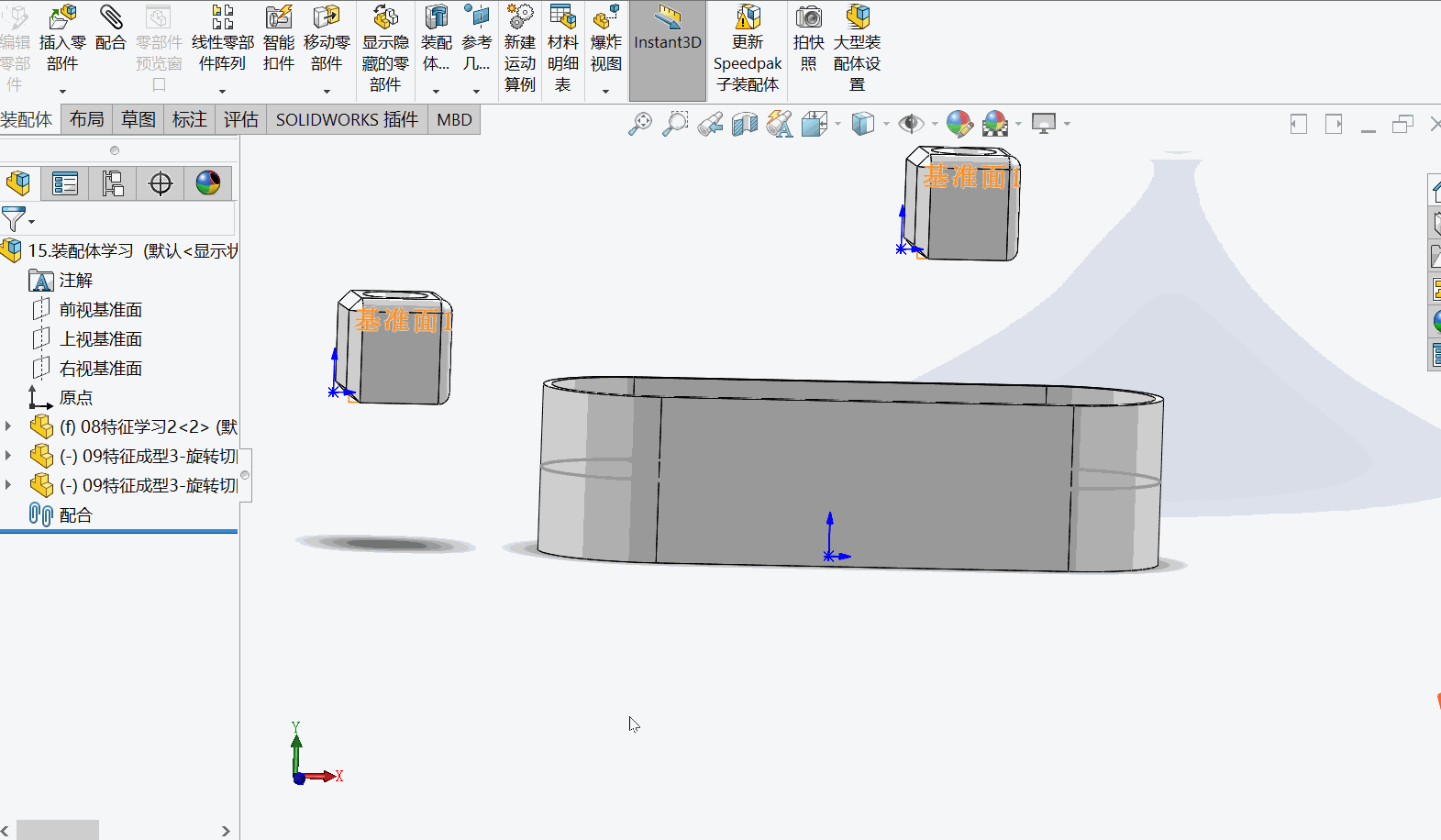

——若同时打开了多个窗口，可以通过菜单栏中的窗口点击切换显示；也可以选择视窗中的单击以向左平铺，单击以向右平铺在一个平面上显示出来，方便编辑操作，此时，可以Ctrl+鼠标拖拽零件到装配体中；

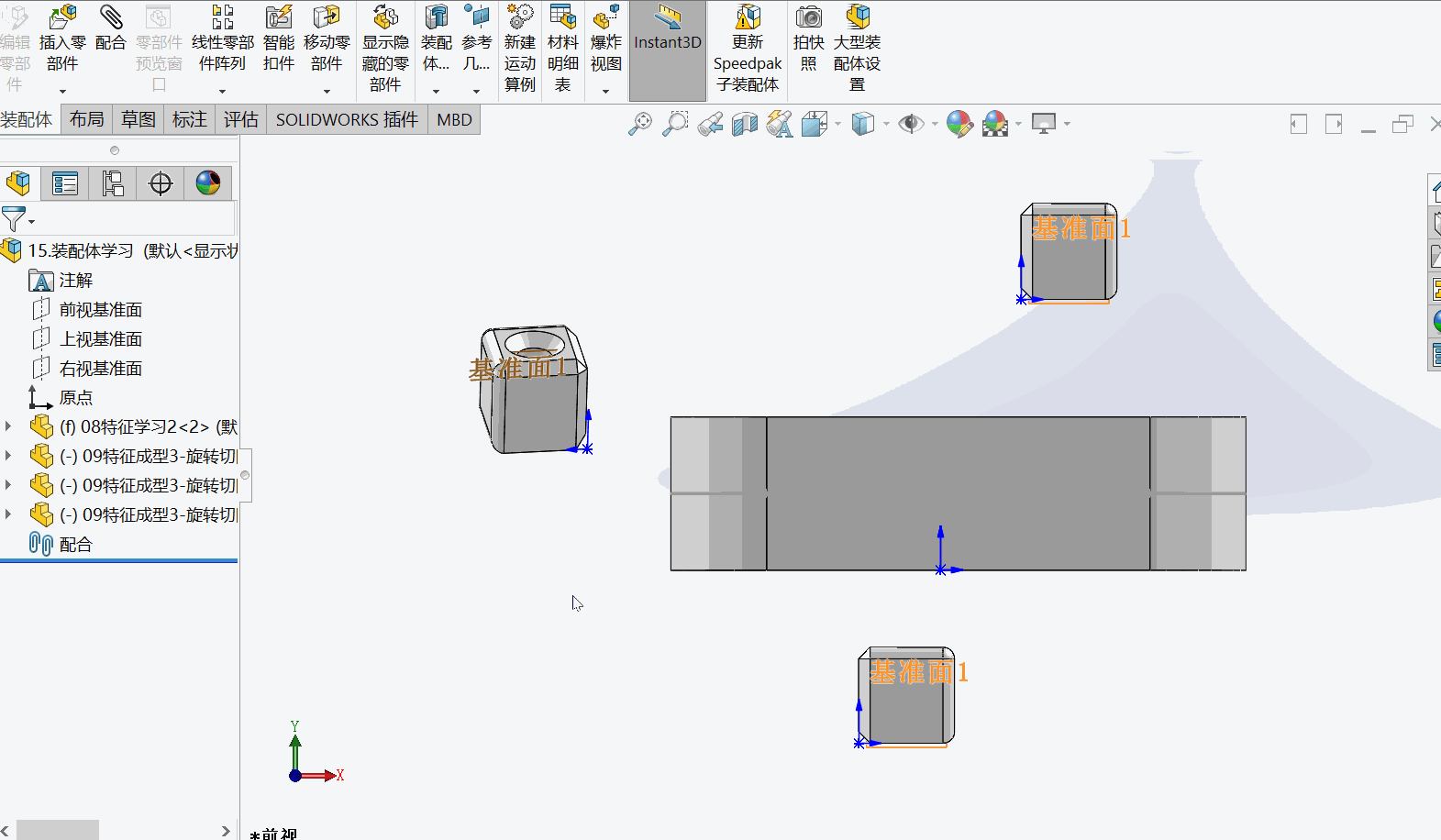

——有时在装配中添加很多相同的零件，便捷的操作方式是在左侧设计中/直接在视窗中鼠标左键单击选中对应的零件，Ctrl+鼠标拖拽至视窗中即可；

——在视窗中，鼠标点击一个零件，按住鼠标右键可以自由旋转零件；在视窗中也可以选中零件，删除；

2.2 基本配合操作

       对装配体的编辑，就是将零件通过合理的方式装配在一起，模拟目标产品的最终效果，装配过程用到最多的就是配合，这里简单操作演示下配合：将两个零件通过重合、相切等方式配合在一起。

——点击配合按钮，属性栏的第一栏就是配合的四大类选项卡，用的比较多就是标准这选项；

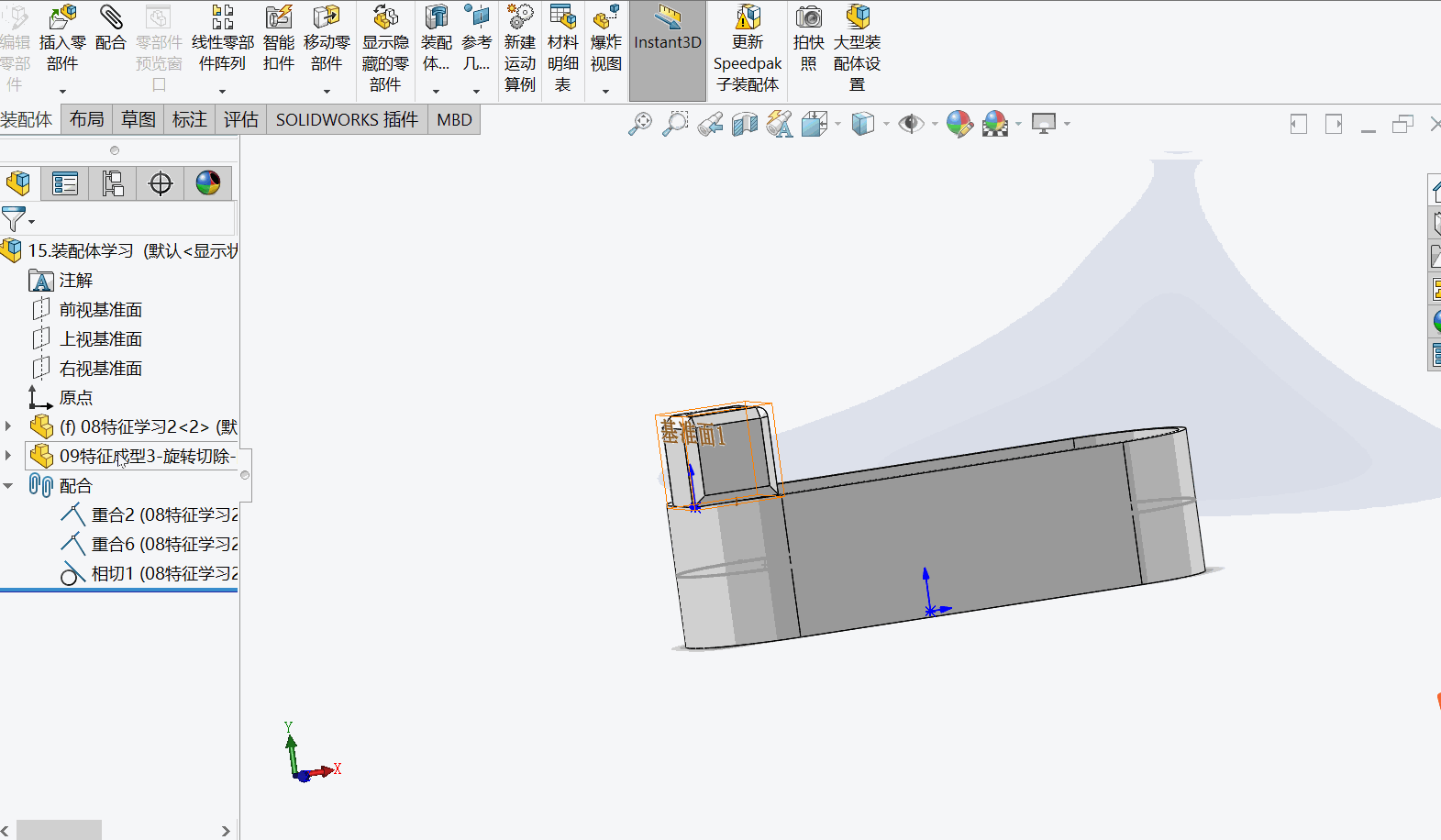

——配合选择，把需要配合的特征添加到这一栏，配合关系有重合、平行等等；配合对齐可以选择通向或者反向；这里先加一个重合的配合关系：

——上面设置完一个配合后，发现鼠标还是能上下左右拖拽这个零件；一般都是需要添加多个配合才能让零件以想要的方式进行装配；这里添加第二个配合，可见零件只能在一个方向上滑动了：

——添加第三个配合，让两个零件的面相切，这时零件就固定了；

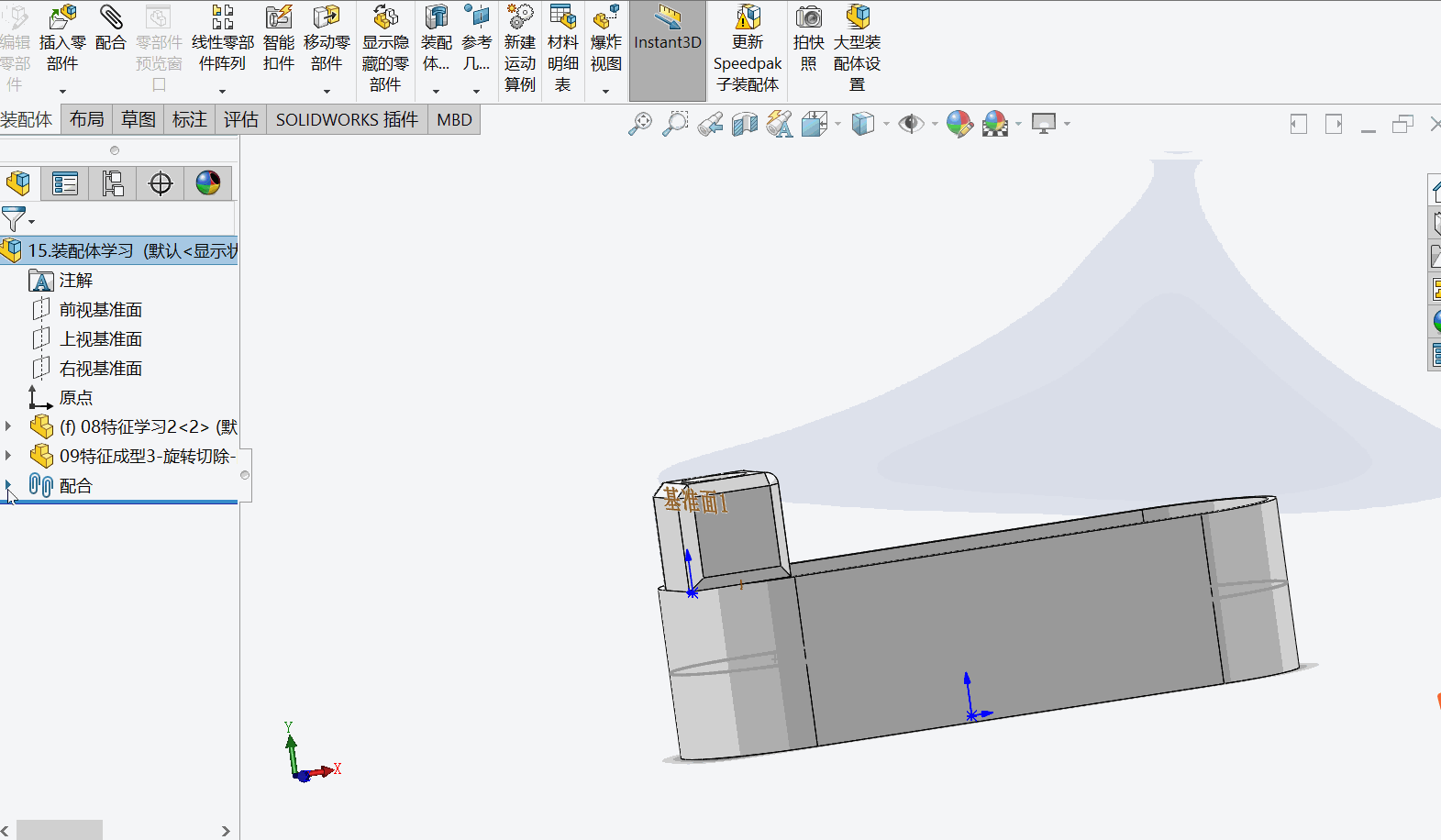

——在设计树中可以对已经添加的配合进行删除、编辑等操作；

——在设计树中还可以选中零件，直接打开零件:
