Solidworks草图放样新技巧：拖动法快速建模

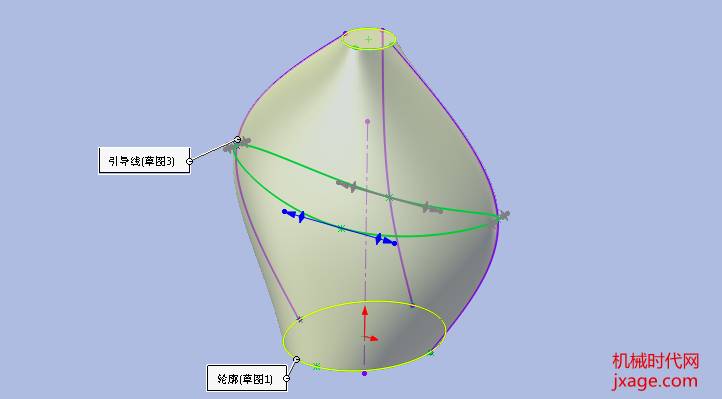

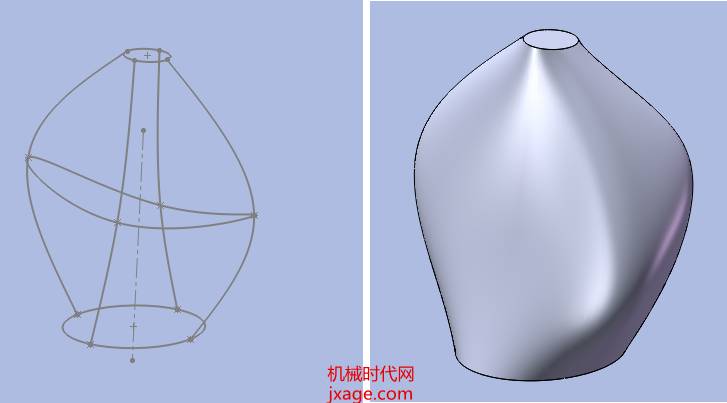

拖动草图前提是剖面轮廓必须在“3D草图”模式中绘制，将其附在引导曲线上，让操作者拖动变形。以下图为例。

方法：

1.新建一个零件文件。

2.创建草绘。

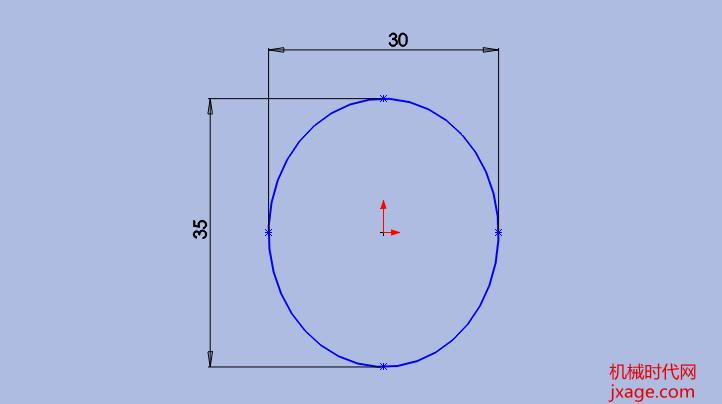

1）在上视基准面上创建如下草绘。

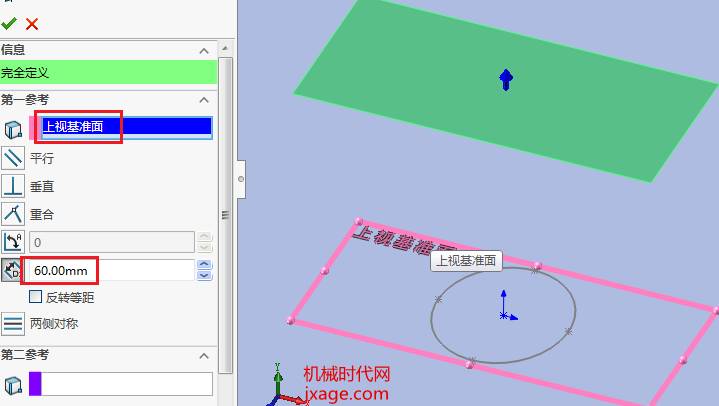

2）创建两个基准面分别为基准面1和基准面2。

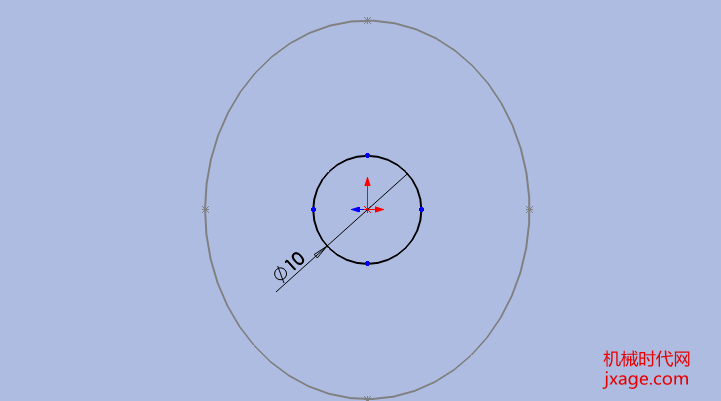

3）在基准面1上绘制如下草绘。

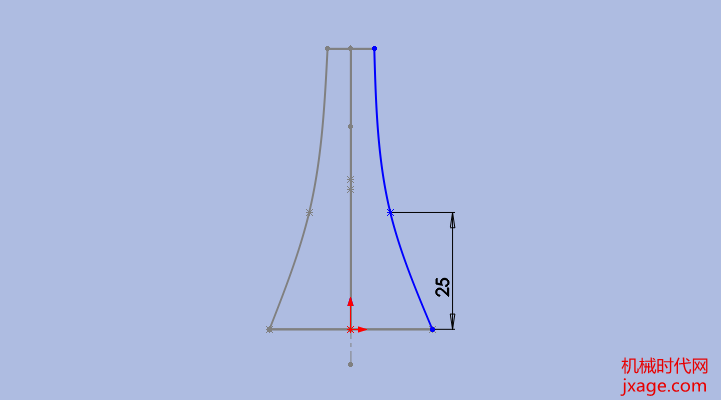

4）在前视基准面绘制如下草绘。

5）在前视基准面绘制如下的草绘。

6）在右视基准面绘制如下草绘。

7）在右视基准面绘制如下草绘。

8）在3D草图中使用样条曲线绘制如下的草绘。

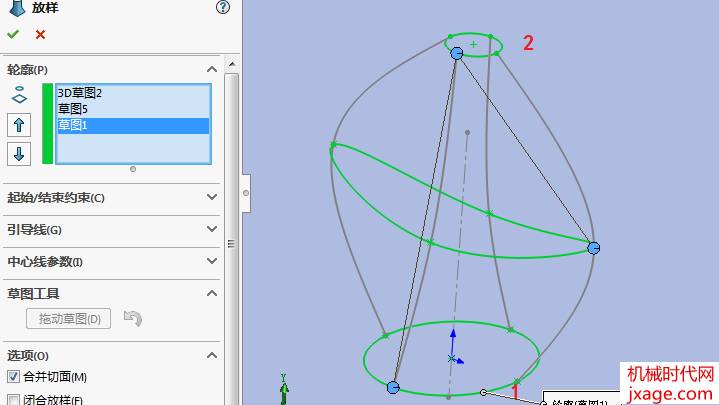

3.选中3D剖面草绘，再点击【放样凸台/基体】，在选择下面所示的草绘作为截面。

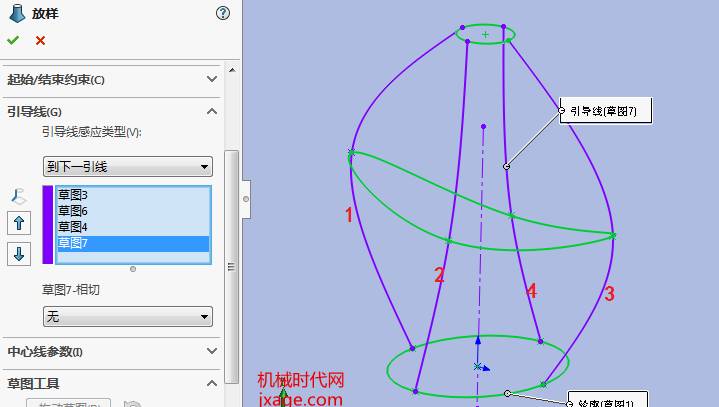

4.打开【引导线】，选择下图四条曲线作为引导线。

为什么没有出现预览模型呢？

这是更因为截面的顺序不对，我们要将最小的截面放置在最上面。

点击勾号完成建模。

5.下面开始拖动草图。选择放样特征，鼠标右击选择【编辑特征】。点击下面的【拖动草图】，即可拖动3D草绘了。

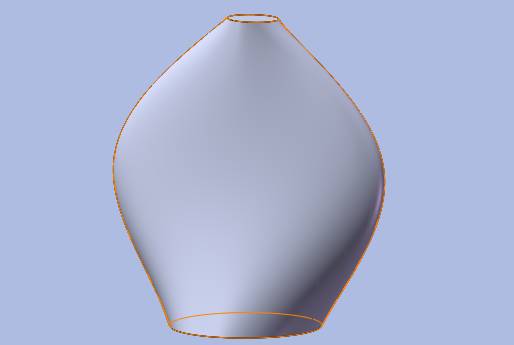

6.完成。
