SolidWorks系列化零件快速生成技术

可能有很多SolidWorks设计师不知道什么是系列化零件，或者有很多SolidWorks初学者不知道怎么用。这里小编给大家简单介绍一下：

所谓系列化零件，举一个简单的例子，比如我们的螺栓，规格、大小长度就是一个系列化零件，因为长得都一样，就是尺寸有区别。

所以这种情况我们就用SolidWorks进行系列化设计，快速生成这些零件。

这里以一个简单的实例给大家讲解，希望大家可以通过这里的抛砖引玉，举一反三，拓展到自己的系列化零件的设计当中。


1、建好一个零件。如图一 ：先画出一个零件模型，并打开特征尺寸。

2、拉伸距离如图二：

3、点击插入下的设计表如下图所示：

4、看到系列零件设计表，点击确认：

5、选下面3个尺寸添入到表格中，在表格如下图所示：

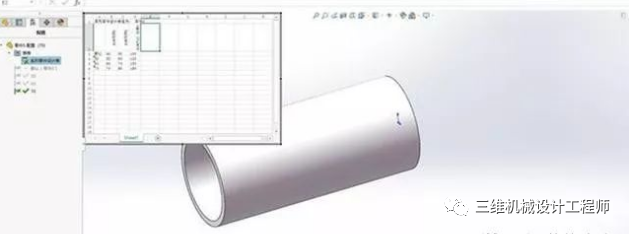

6、在表格中填入数据，如下图：

7、输入数据后，点击鼠标中键确认。再点击确认 把刚才输入的数据增加到数据库。

8 、点击设计树中，可以看到以下配置。就做好了一个零件的设计系列表。如果在插入表格的时候漏掉变化尺寸，也可以在表格纵行空白处添加，双击需要变化的尺寸即可。

solidworks自动生成系列零件设计表：

创建系列零件设计表的最方便的方式是使用已有的配置、尺寸和特征自动生成。已有的信息会按照一定的格式自动填到Excel表格中，并会以默认的双向控制方式自动更新。

在插入系列零件设计表时，SolidWorks窗口将切换到Excel界面。这就是说，当系列零件设计表激活时，工具栏变成了Excel的工具栏。

solidworks插入设计表方法：

从下拉菜单中选择【插入】/【表格】/【设计表】。单击工具栏上的【系列零件设计表】。
