DWG图纸在SOLIDWORKS中的高效复用策略

经常有工程师咨询DWG图纸在SOLIDWORKS软件里如何使用，其实这涉及到DWG图纸在SOLIDWORKS软件里的重用问题，SOLIDWORKS支持对DWG图纸的重用，常用的有三种方法：

1、作为原始DWG图纸查看

作为原始DWG图纸查看是指使用SOLIDWORKS软件直接打开DWG图纸，并进行查看，便于没有安装任何2D制图软件的工程师快速查看图纸。

2、导入生成SOLIDWORKS工程图

导入生成SOLIDWORKS工程图是指将DWG图纸直接导入生成SOLIDWORKS工程图文件，并可以使用SOLIDWORKS工程图的命令进行图纸修改，保存后是SOLIDWORKS工程图格式，便于企业数据统一。

3、导入生成草图（2D/3D）

导入生成草图（2D/3D）是指将DWG图纸导入到SOLIDWORKS 2D草图（或者3D草图），然后再使用建模命令生成实体，是最常用的方式之一。

当我们从SOLIDWORKS中选择DWG文件并打开之后，会跳出如下窗口：

这里我们看到有几种选择方式，分别对应着我们前面提到的三种方法。

当选择生成新的SOLIDWORKS工程图并勾选嵌入为原本DWG/DXF格式的图纸时，可以勾选连接到原有文件，从而保证图纸内容的实时更新，之后点击下一页如下图：

这里我们看到图纸并不能进行显示图层的选择，代表图纸正处于只查看不能编辑的模式，但可以通过右侧放大镜进行图纸的缩放，或在下方查看各个视图及图纸布局标题栏等等。

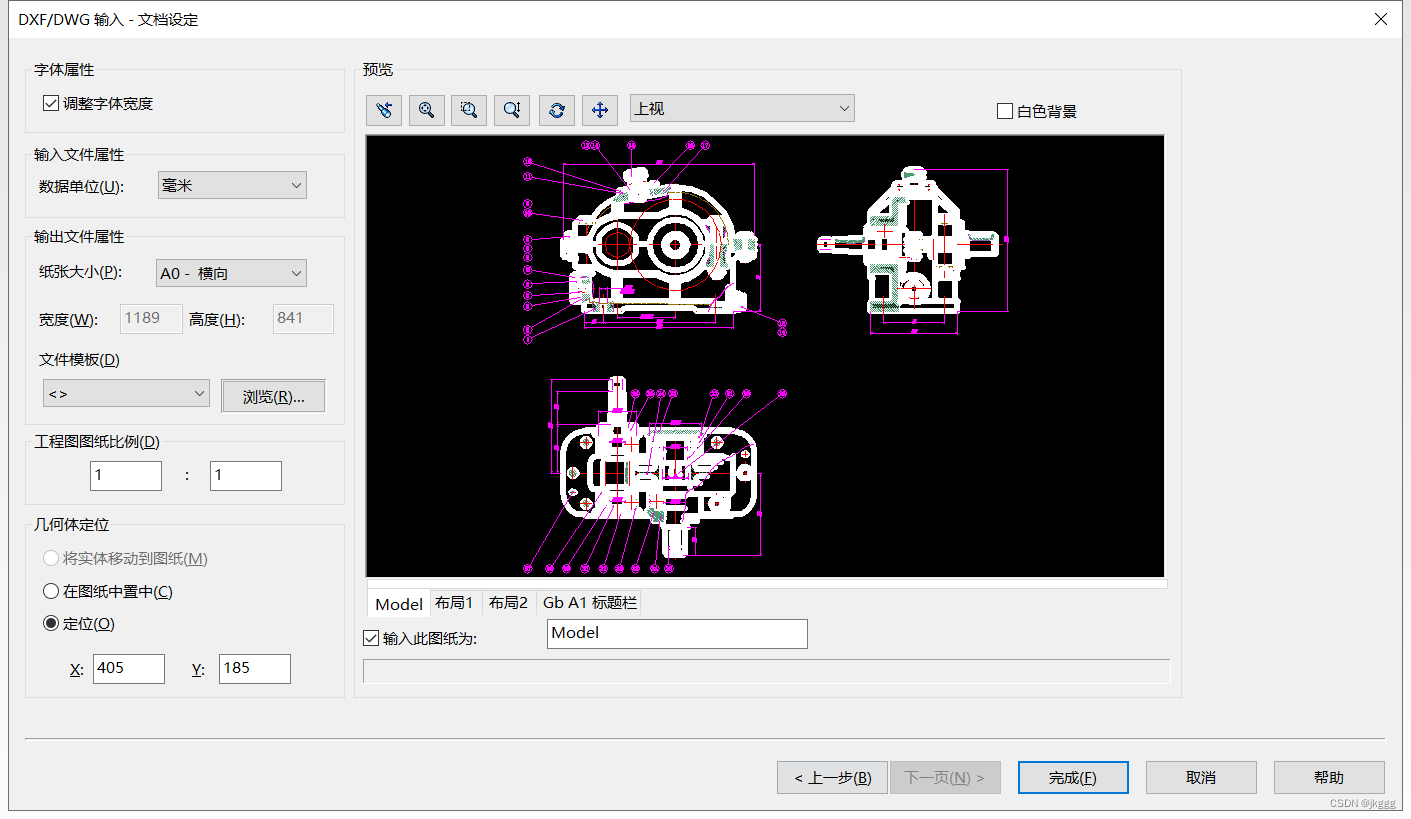

点击下一页窗口左侧会出现属性栏，在这里我们可以调整图纸的字体大小、数据单位、纸张大小、图纸模板、工程图比例、图纸定位点等等参数，便于我们进行编辑查看。

点击完成并经过加载后，即可对DWG图纸进行查看，但需要注意的是，此时SOLDIWORKS内的工程图命令、注解等均为灰色不可用，无法编辑。

而如果想要对图纸进行编辑，需要在打开文件时选择“转换到SOLIDWORKS实体”，接下来点击下一页就可以进行图层的选择了。

左侧标题栏显示了我们可以勾选或取消勾选的图层线层类型，让DWG工程图能够按照我们想要的方式呈现设计效果。

其余操作无变化，完成设置之后再打开可以发现SOLIDWORKS内的各种工程图注解指令已经能够正常使用，我们可以像编辑其他slddrw格式的工程图图纸来编辑我们的DWG图纸。

除此之外，我们也可以将DWG图纸作为SOLIDWORKS零件的2D草图或三维曲线模型从而进行输入。与之前的导入方式相比无较大变化，只是增加了添加约束和输入尺寸两个选项。

点击下一页可以定义工程图图层映射

完成后即可将DWG图纸作为草图插入到SOLIDWORKS零件环境中。
