SolidWorks Simulation中分割线与包覆的高效应用

在SW Simulation中使用分割线（插入>曲线>分割线）特征可以带来很多好处。当要在Simulation中应用一个特征如固定，载荷或网格控制时，而这些内容是应用在局部而不是整个面上时，分析割线可以面划分成我们想要的样子。在2010新功能中添加了使用多个封闭轮廓草图分析面的功能。在2009或之前的版本中只能使用单个封闭轮廓来做。但是还有很多客户在使用2009或以前版本，这里介绍一个可以使用多轮廓草图的一个技巧。

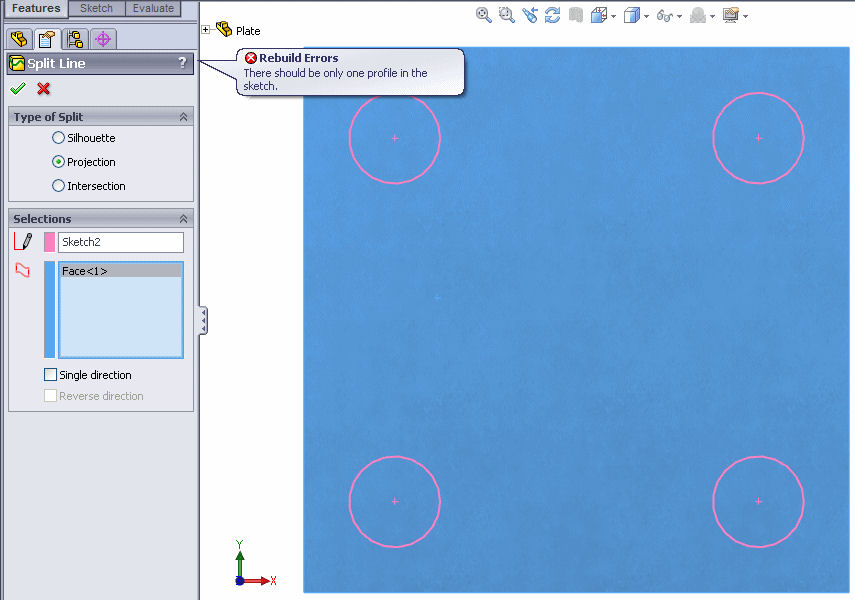

在2009或以前版本中，使用多轮廓分割时出弹出"重建错误：草图中只能包含单一轮廓"，而你想做的是把四个圆投影到面上去。

一种解决办法是把草图分为四个，做四次分割

另一种方法是用包覆特征代替！绘制你想要的多轮廓草图，然后使用包覆特征（插入>特征>包覆）选择"刻划"如图

这样会只使用一个包覆特征来分割所选面，从而可以在Simulation算例中去使用。不足之处在于使用包覆特征一次只能分割一个面。而在2010以后的分割线命令，可以使用多封闭轮廓草图分割多个面。
