SOLIDWORKS FLOW Simulation助你了解文丘里效应

1、文丘里效应概念

文丘里效应是指流体在流过截面缩小的管道时,依据伯努利定理,该截面位置流速会升高,并在高速流动的流体附近产生低压区,从而产生吸附作用。

基于文丘里效应制造的设备设施,一般称为文丘里XXXX,如文丘里水膜除尘器、文丘里扩散管、文丘里收缩管、文丘里喷射泵、文丘里流量计等。


2、分析目的

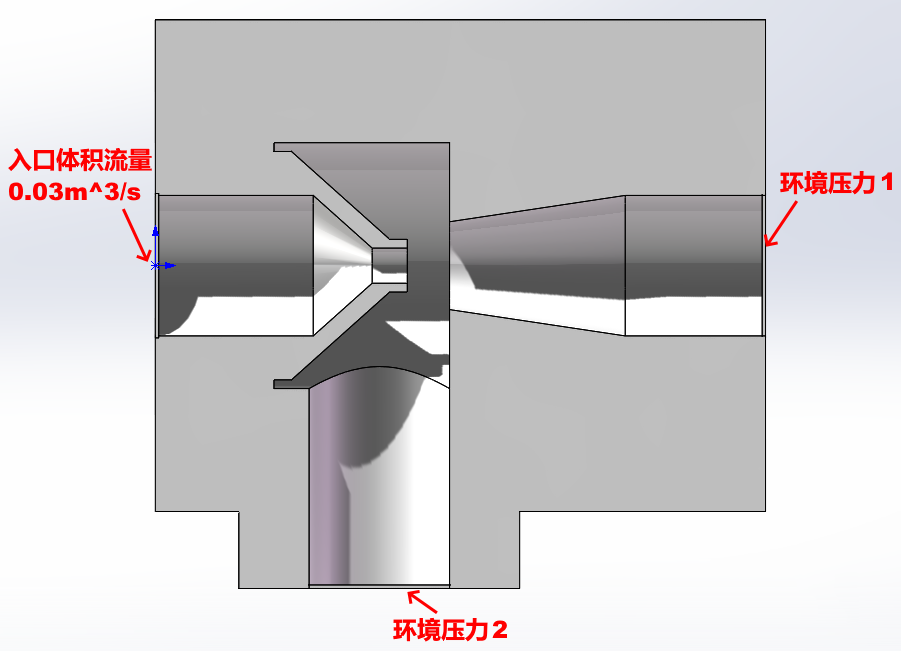

下图中是本次流体仿真的边界条件,本次分析主要研究环境压力下2开口是否会因为形成低压区,从而导致有空气流入。若有空气流入说明该处位置的压强低于大气压,有一定的吸附作用。


3、流体仿真分析条件内容设置

下图是本次分析在FLOW Simulation中设置的相关内容截图。


4、流体仿真分析结果

下图显示的是相对压力分布以及矢量云图:

下图显示的是流动迹线:


5、总结

通过上述结果可知,在管道最窄截面开始位置相对压力为0,后边均为负压区,并在环境出口1的开口位置出现回流,在环境出口2的开口位置,确实有流体流入,说明了SOLIDWORKS FLOW Simulation可以验证文丘里效应产生的效果。
