技术热点：SOLIDWORKS Flow Simulation解决数据中心散热

前言

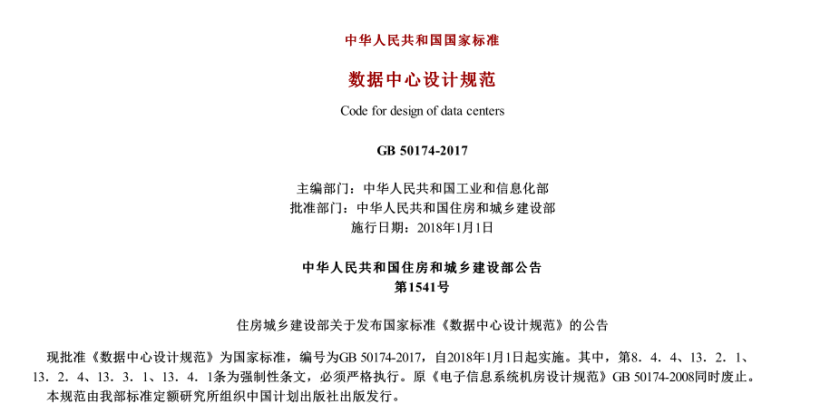

在对于部分室内布局设计而言我们需要考虑到室内的空气流通问题，当然了对于数据中心机房而言，电子信息设备在运行过程中产生大量热，这些热量如果不能及时排除，将导致机柜或主机房内温度升高，过高的温度将使电子元器件性能劣化、出现故障，或者降低使用寿命。此外，制冷系统投资较大、能耗较高，运行维护复杂。因此，空气调节系统设计应根据数据中心的等级，采用合理可行的制冷系统，对数据中心的可靠性和节能具有重要意义。参考中华人民共和国国家标准数据中心设计规范（GB 50174-2017 7.1）

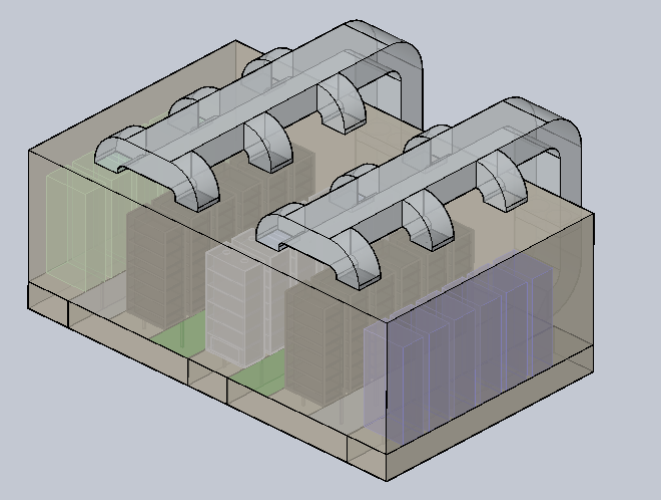

当然在考虑到制冷系统功耗选择外还需要考虑，服务器的分布布局以及进出风口的位置，管道流道都需要考虑，当我们设计数据中心的电子设备分布我们一般都需要进行散热效果的验证，如果是通过实物测试测试时间也会很长，这时候我们也可以通过仿真的手段在设计好的三维模型中预测我们该设计方案的散热效果。本文将采用Solidworks Flow Simulation对围绕数据中心进行服务器散热效果分析。

Part.1/

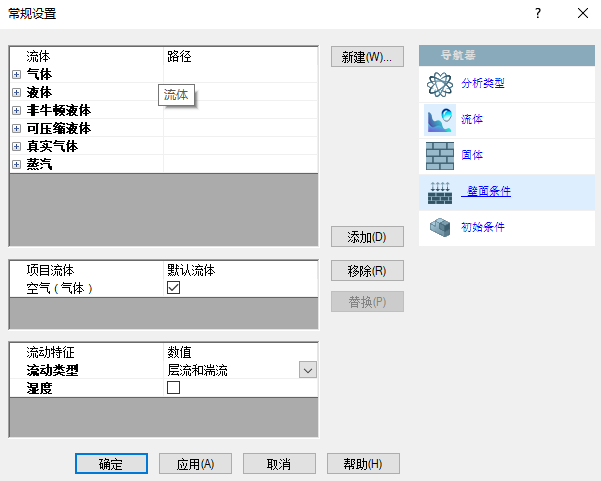

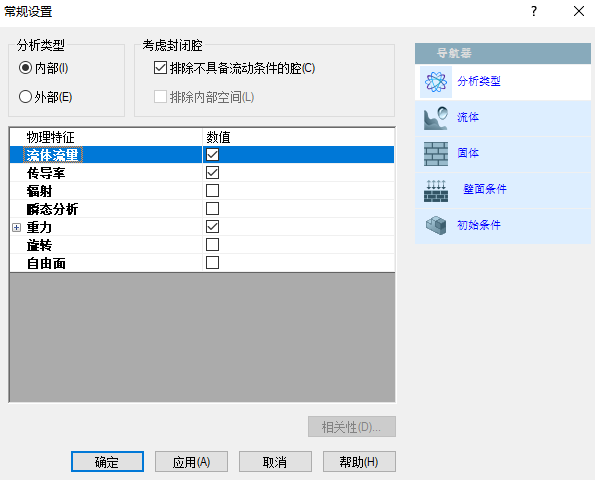

首先创建一个新算例，设定好我们的先天条件包括分析类型，默认流体初始条件等

Part.2/

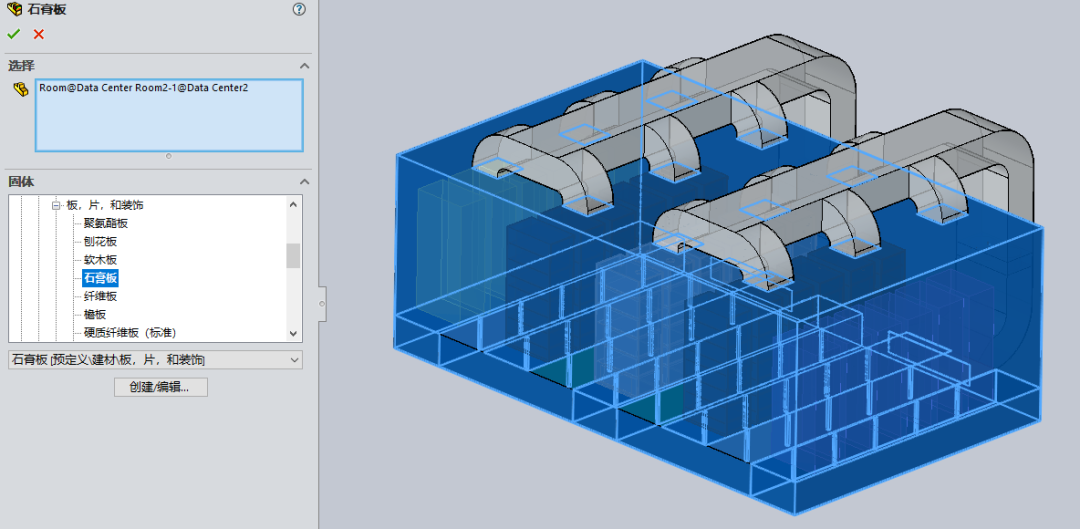

赋予模型中的实体材料，这里我们外壳设置为石膏板，管道，机柜使用软钢

Part.3/

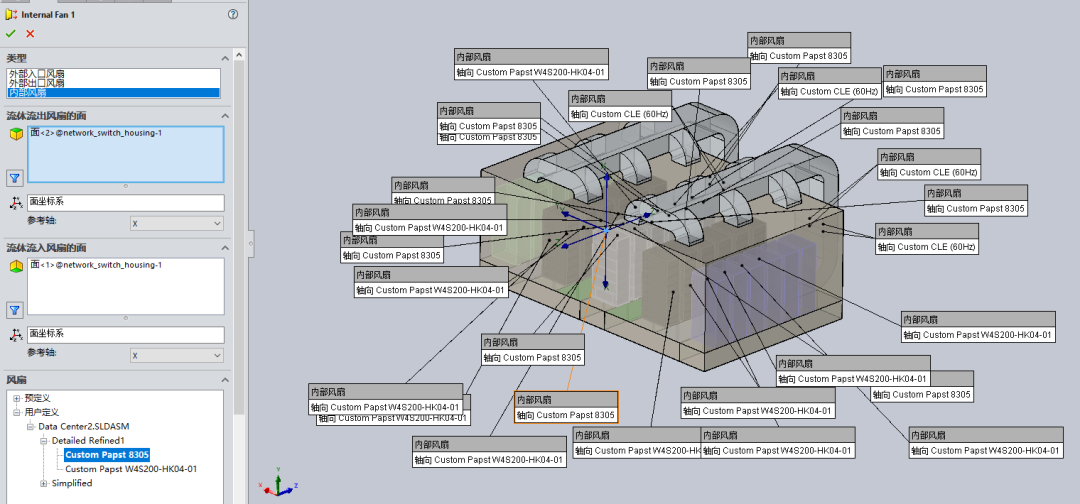

设置风扇位置（包含制冷设备风扇出风温度规定为15摄氏度，机柜风扇以及服务器散热风扇）

Part.4/

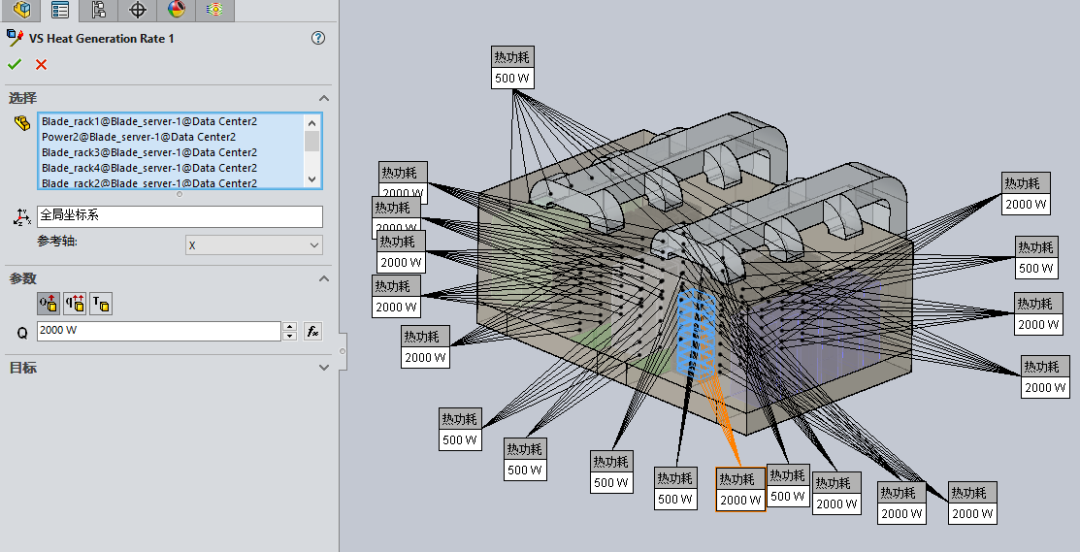

设置我们服务器的发热量（这里我们可以以耗电量的97%都转化为热量为参考）

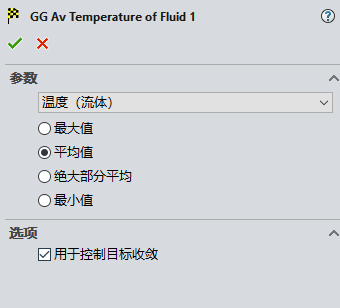

做完以上设置我们设置计算目标便于我们算例结果的收敛，就可以点击运行计算

我们就可以通过结果处理的切面图查看我们的各层温度的分布如下图所示

对于室内的空气流动问题我们也可以通过流动轨迹查看。

从流动轨迹当中我们也可以看到位于中心的散热效果相对一般，服务器的温度基本控制在70摄氏度以下。
