SOLIDWORKS Flow Simulation阀门内流体仿真

导读

阀门作为输送系统中的控制设备其主要功能是接通管路中的流体介质,又或是调节流体的流量、压力等，在阀门的设计中，流量系数Cv,Kv，以及流阻系数都是基本参数，本节将讲解通过SOLIDWORKS Flow Simulation在三维模型获取以上参数。

01

首先我们通过SOLIDWORKS把三维模型建立出来，就以(图中)视频中这个简易阀门模型为例，我们保存好模型后点击开启Flow Simulation流体分析模块，点击带有Flow Simulation的选项卡。

02

在流体分析界面通过向导快速完成，单位内外流场选择，分析类型，流体类型以及初始条件。

在左边设计树通过右键边界条件，插入入口流速或者流量，还包括出口处与外界连接的环境压力。

03

接下来就是设置如何输出相关参数，先从国内的流量系数Kv值开始，首先我们需要知道手工计算如何计算我们的Kv值，根据计算公式

其中Q是流量，ΔP是压差，Υ为阀门流体相对于水的密度。

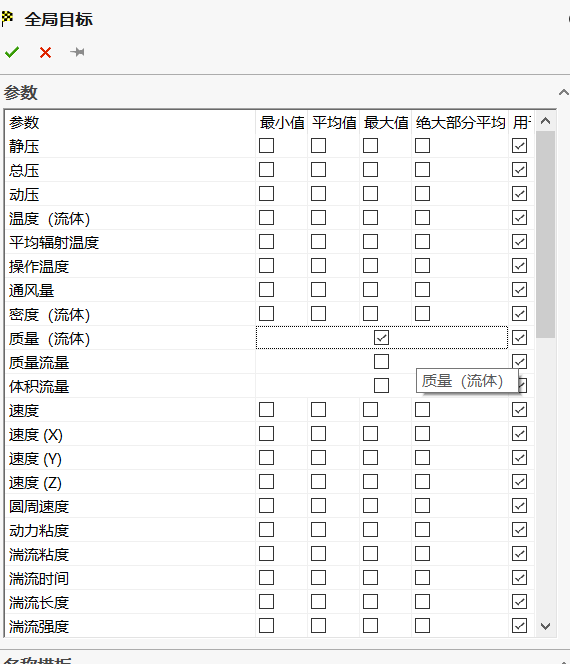

在设计树目标这边右键选择表面目标选择进出口，然后选择输出参数总压，这个情况进出口的压力值就能获取到了。在全局目标处选择密度。

04

接下来同样右键目标选择到方程目标，在方程目标界面输入Kv的计算公式，其中流量，压差这些数据可以选择刚才设置的全局目标、表面目标以及边界条件。这就是完整的表达式

其中压差ΔP就是表达式中的({SG 平均值 总压 1}-{SG 平均值 总压 2})，流量为{入口速度 1:速度垂直于面:5.000e-01}*0.033*3600

同理，流阻系数表达式如下:

完成方程目标的设置后就可以调整网格，网格细化这里不作详细介绍，设置好网格就可以进行计算了

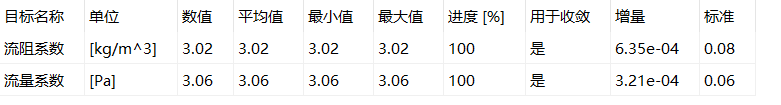

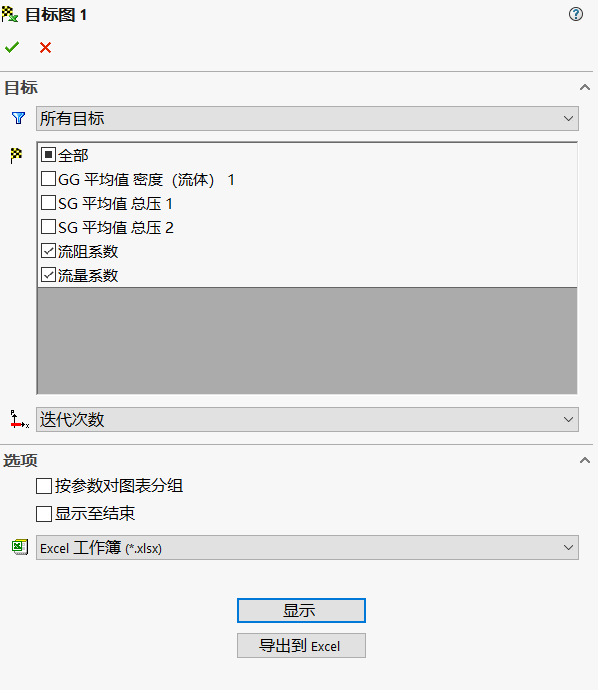

结果出来后我们想查看计算出来的流量系数以及流阻系数就可以右键目标图，选择我们需要输出的参数。
