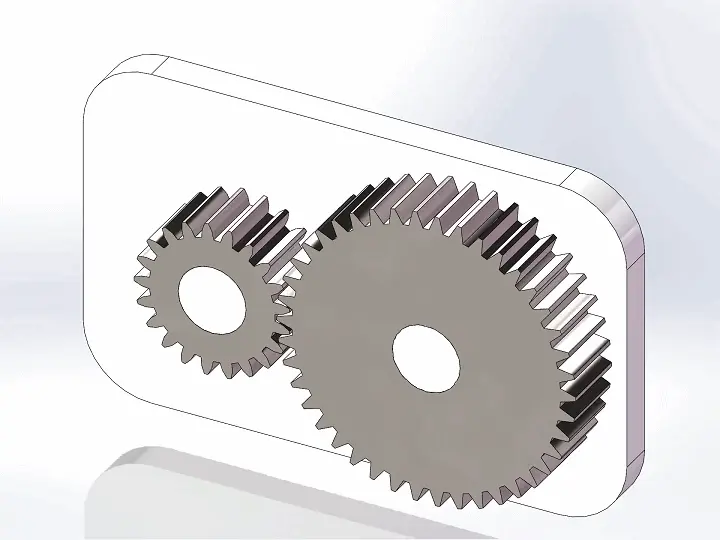

成图展示

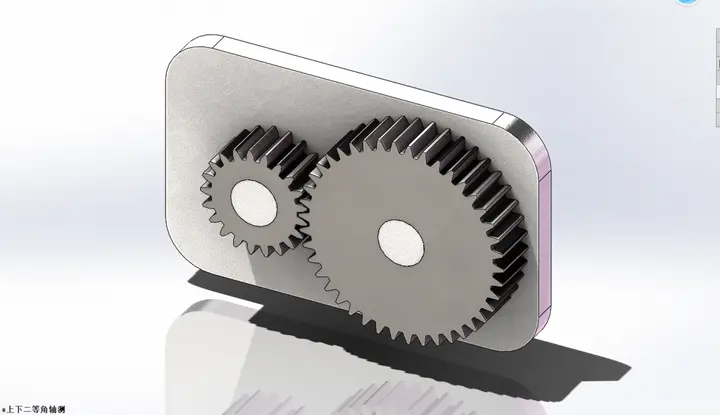

装配图

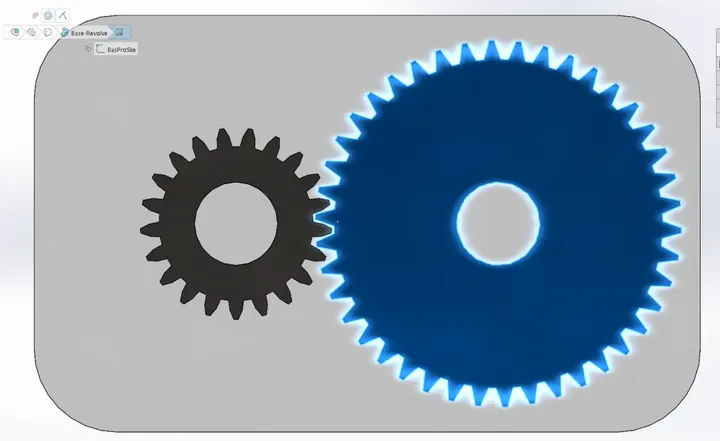

仿真动画
作图步骤建立齿轮模型

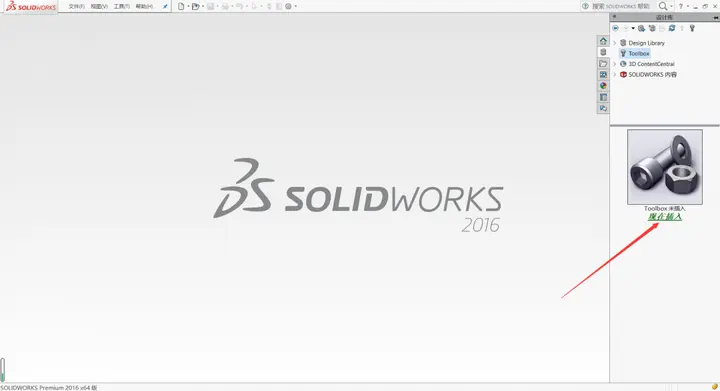

打开SolidWorks软件，在软件右上方小匣子找到设计库，点击现在插入

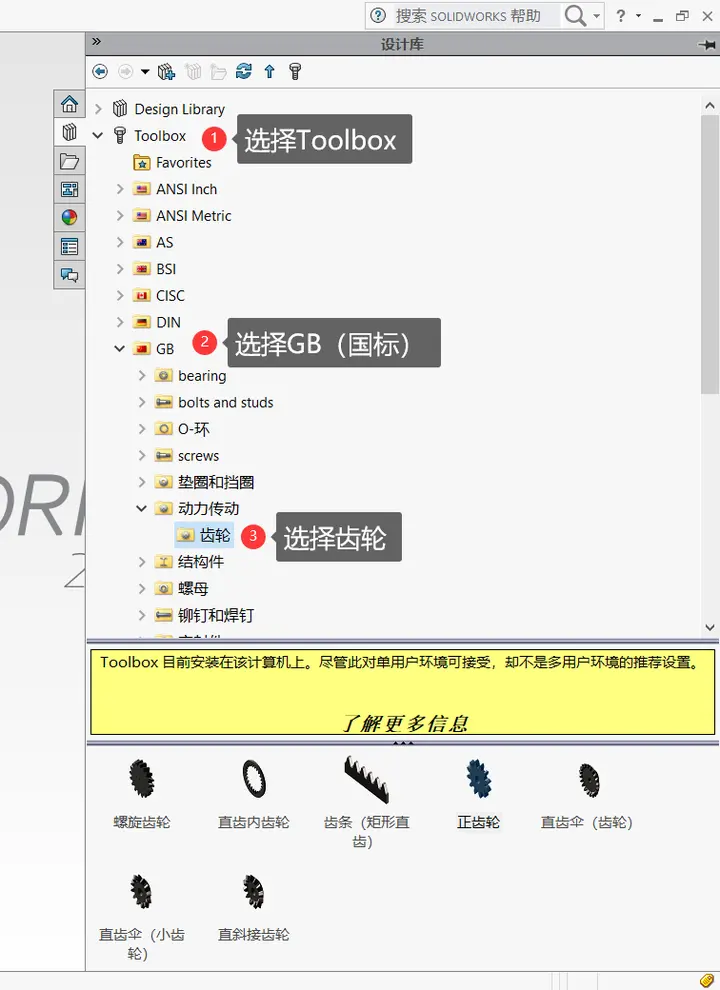

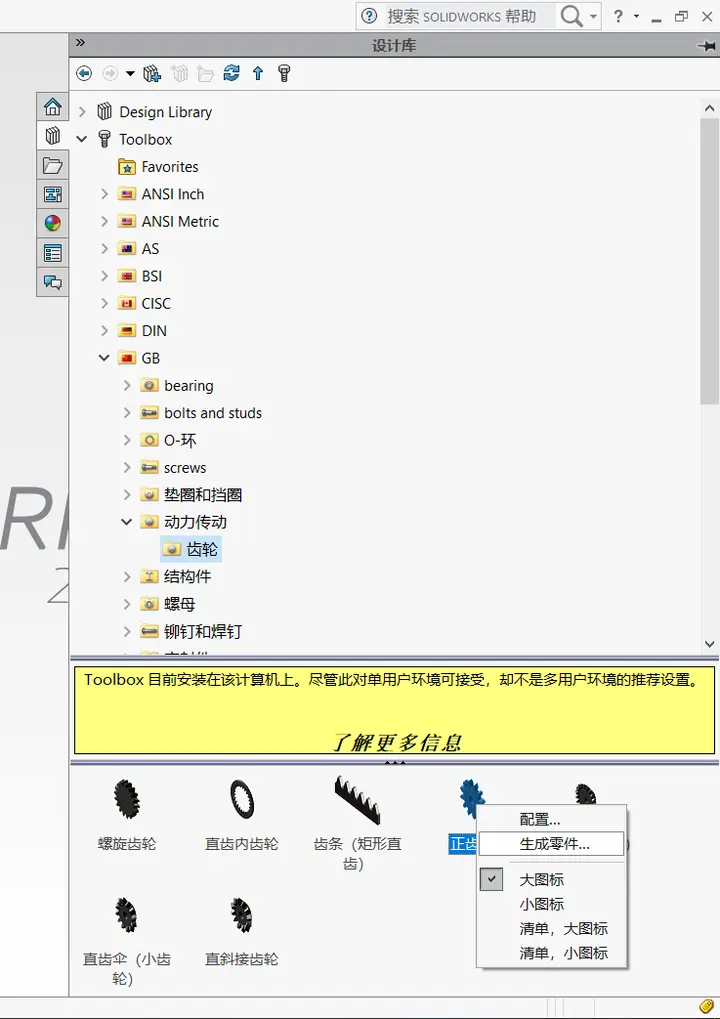

进入后按如图，点击Toolbox，选择GB，再选择齿轮
此时点击鼠标右键（注意是右键），选择生成零件

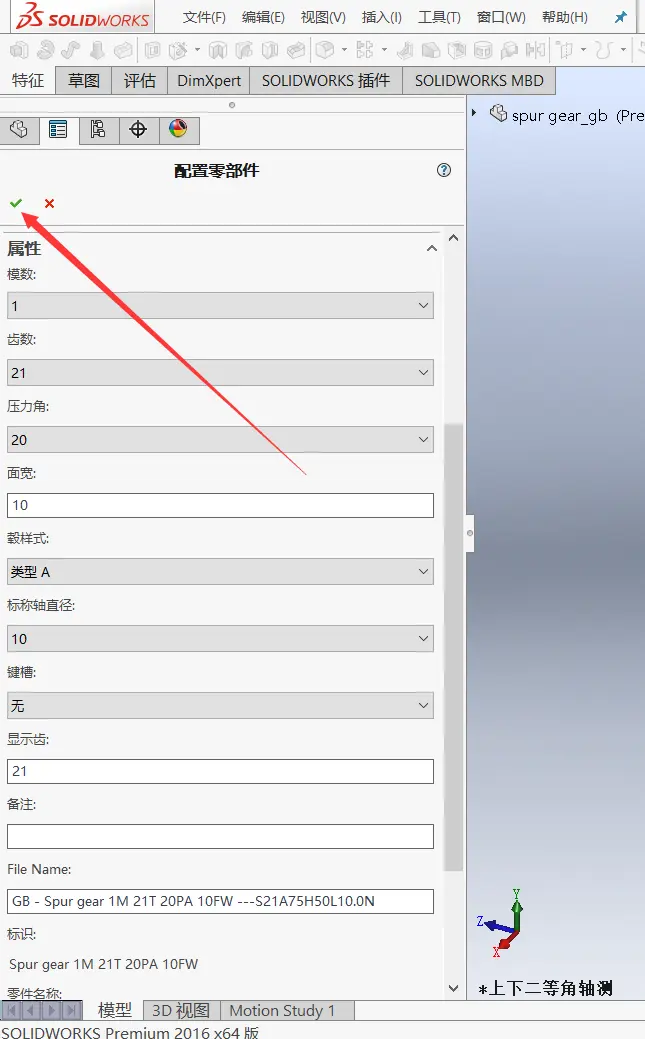

给定齿轮模数m=1，小齿轮齿数Z1=21，面宽给10，标称轴直径为10（简单讲就是图中孔的大小，后面会用到），简单计算小齿轮分度圆D1=m·Z1=21mm
参数给定完成，点击确定
零件生成后，点击另存为，另存到一个新的文件夹内

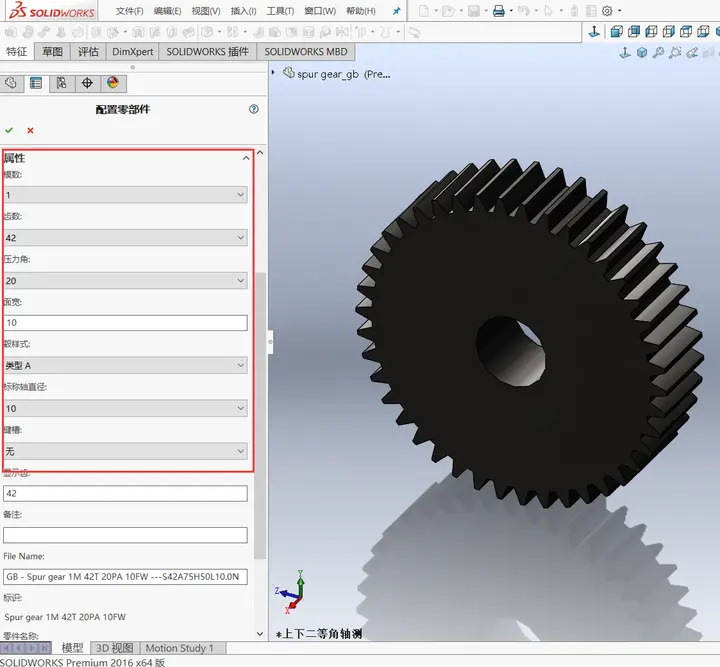

同理，给定大齿轮齿数Z2=42，面宽给10，标称轴直径为10，简单计算小齿轮分度圆D2=m·Z1=42mm
建立支架模型
刚刚，我们计算出小、大齿轮的分度圆分别为D1、D2，可以计算出两齿轮中心距a=(D1+D2)/2=31.5mm，以此我们可设计出支架的样式。
在SolidWorks中新建零件，在前视基准面建立如图草图。

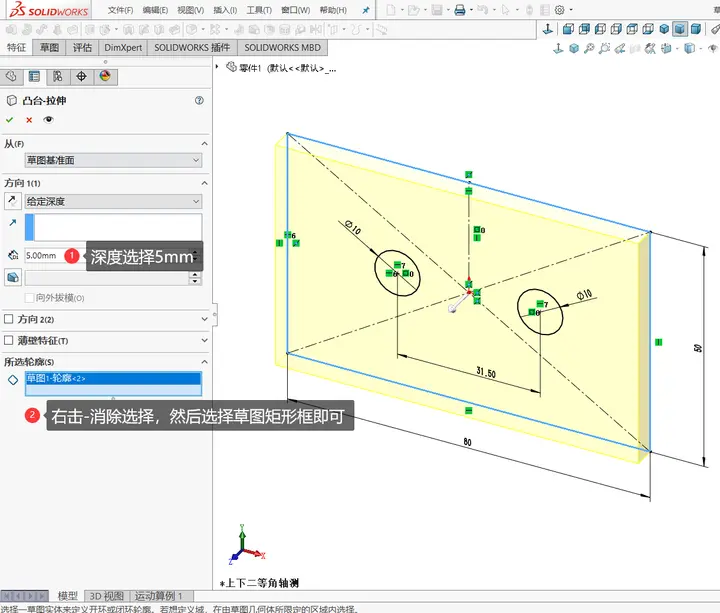

选择矩形框，拉伸草图5mm

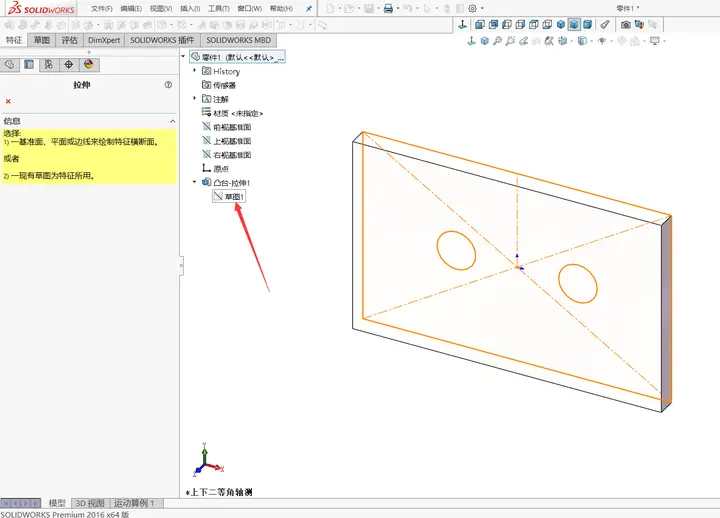

点击拉伸，选择之前建立的草图

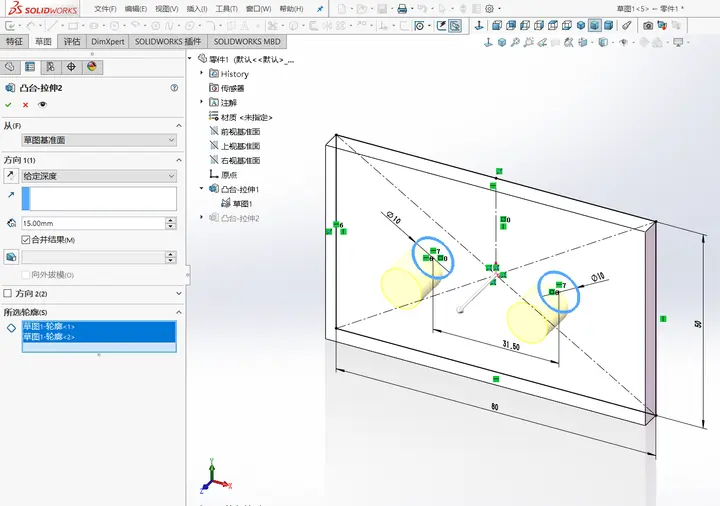

拉伸两圆，深度为15

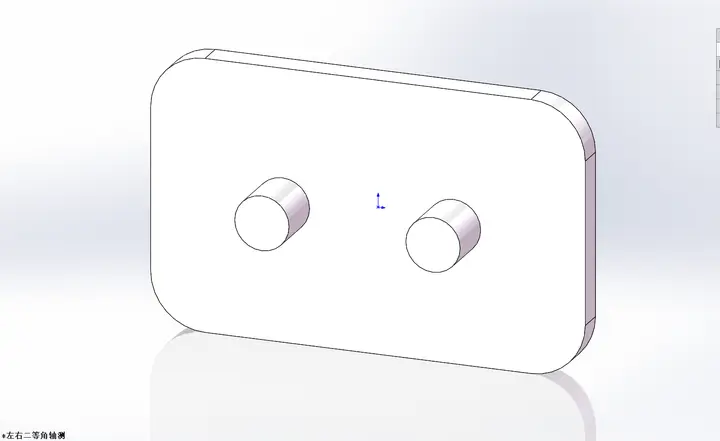

加修饰圆角R10，支架模型建立完成
零件装配

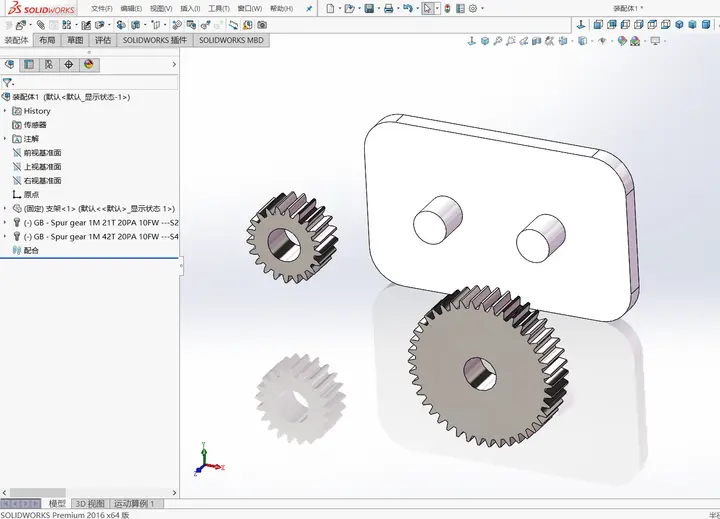

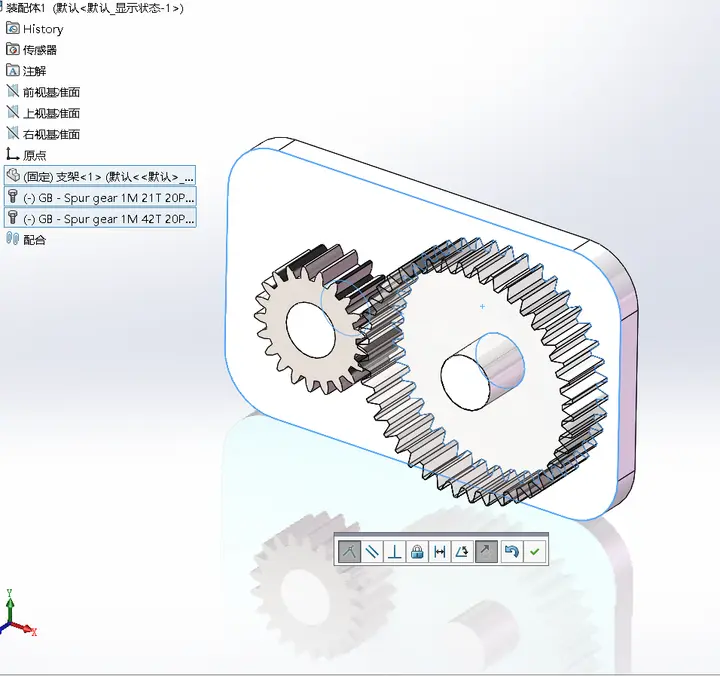

依次插入支架、齿轮
依次给定，齿轮孔与轮轴同轴配合
依次给定，齿轮端面与支架接触配合
正视装配图，鼠标拖动调整齿轮轮齿位置，使得其不发生干涉，可以做干涉检查实验，这里不做具体说明。

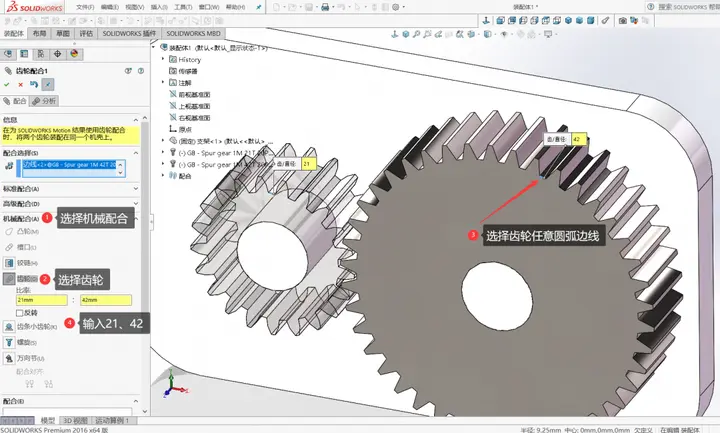

点击配合，选择机械配合，选择齿轮。选择齿轮上任意一条圆弧边线，输入其对应的齿数，点击确定。（其实也可以在齿轮中编辑分度圆草图，此时选择草图圆弧也可以，这样可以不用输入值）
此时用鼠标拨动任意齿轮，另一齿轮会跟随转动
仿真动画

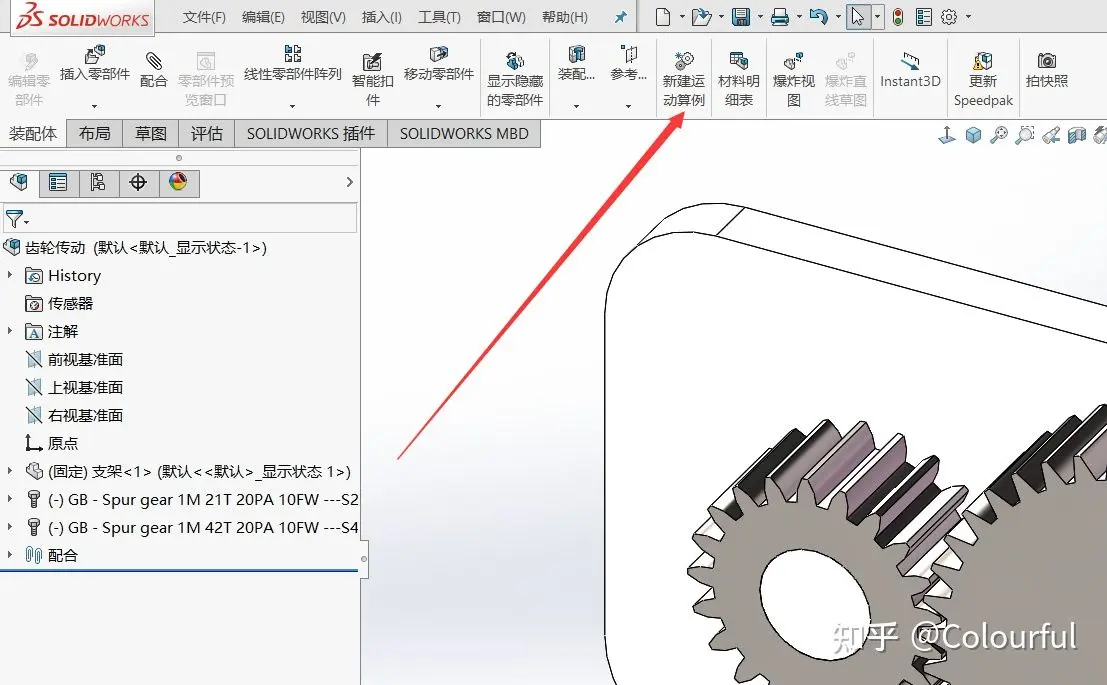

新建运动算例

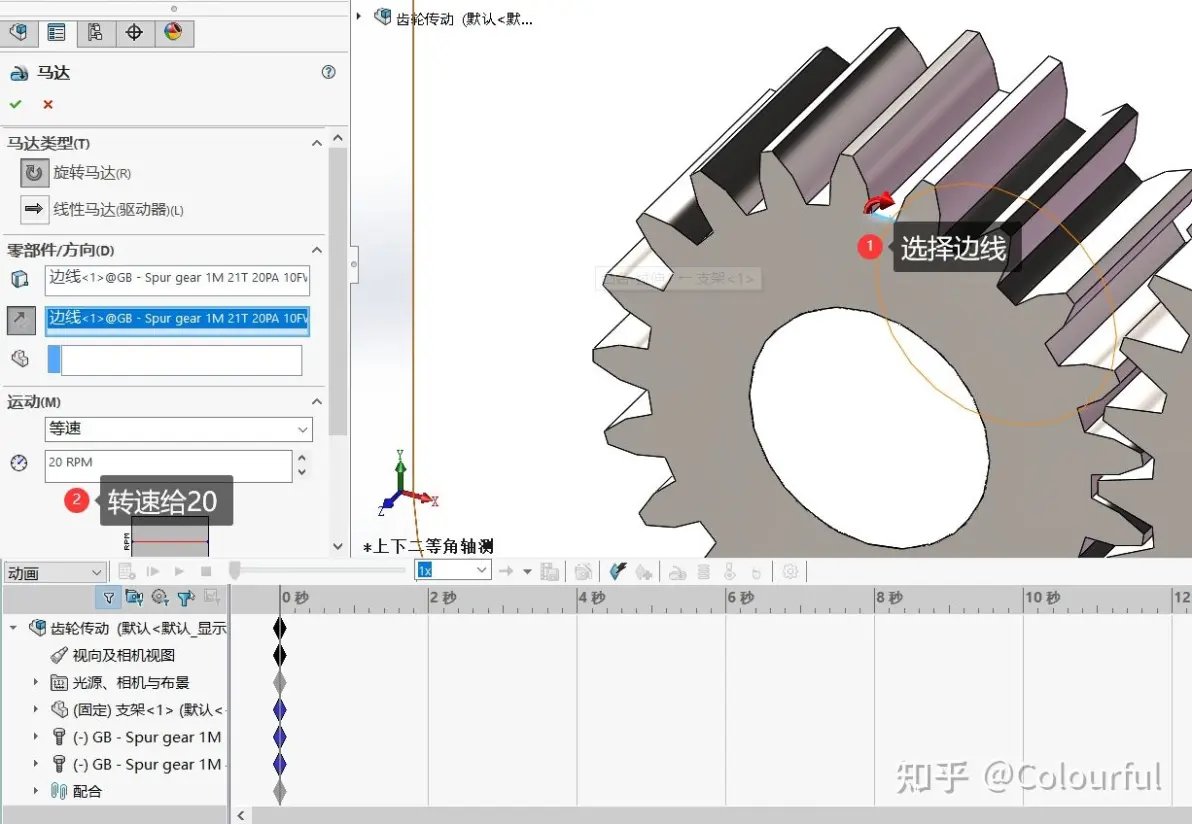

添加马达
选择小齿轮边线，转速给20

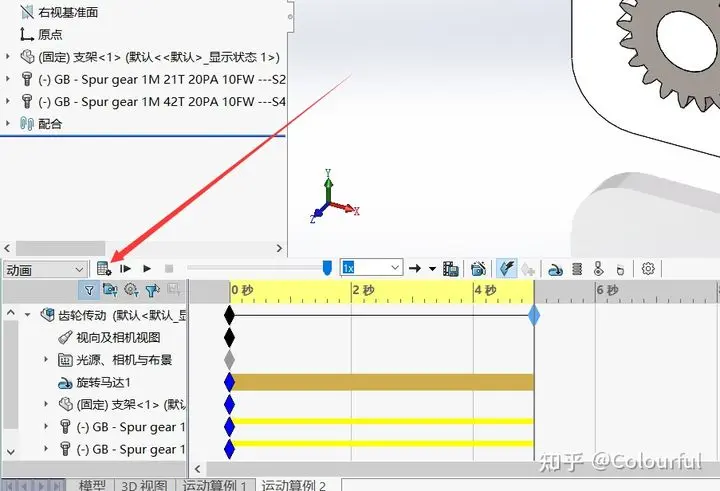

点击计算

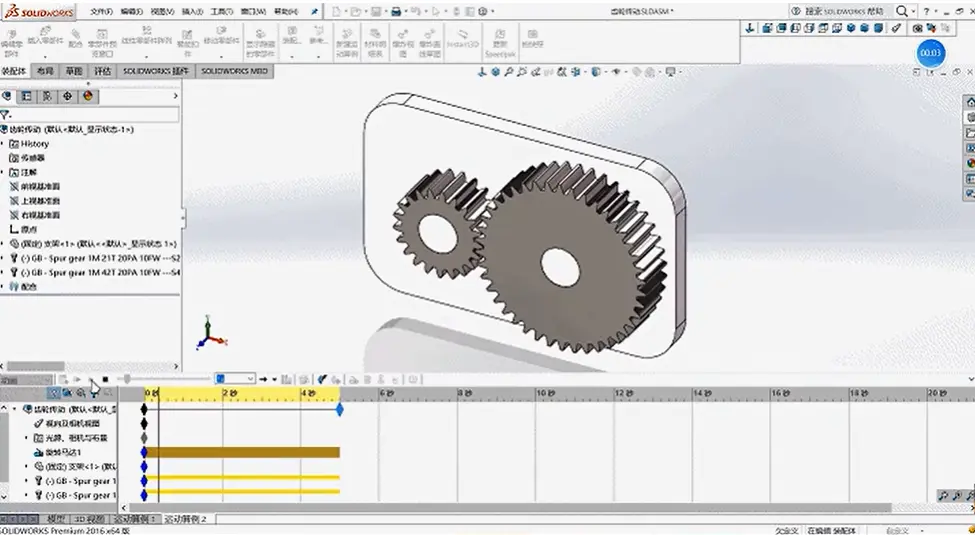

点击播放，就可以看到做好的仿真动画
输出动画
调整装配体位置，将其放在屏幕中央，按下空格新建视图（不要命名为中文）
选择视图键码替换为刚才新建的视图
点击保存动画
选择4：3比例，帧数选24，帧数越高越细腻
点击保存，动画就在装配体目录下，可能需要一些时间
绘制完成
这是第一次分享仿真动画的制作，说的比较细致，往后的动画教程都会比这次要快一些，难度也更大。有什么问题，大家都可以留言，我们会给大家一一解答。
