SolidWorks牛头刨床仿真模拟实战

一、装配

1.新建一个装配体。

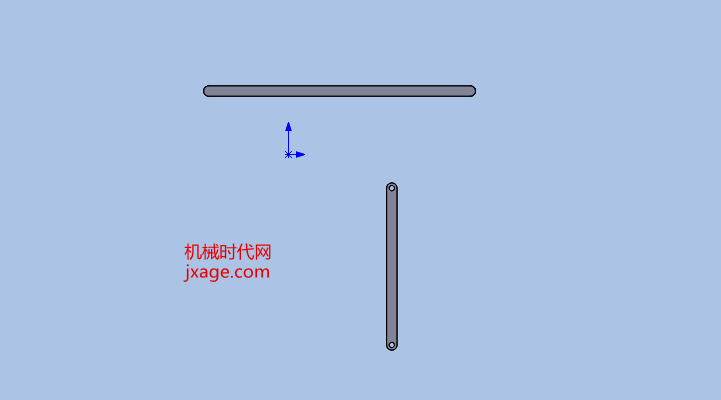

2.单击【浏览】按钮,找到机架,此时系统自动机架设置为固定件

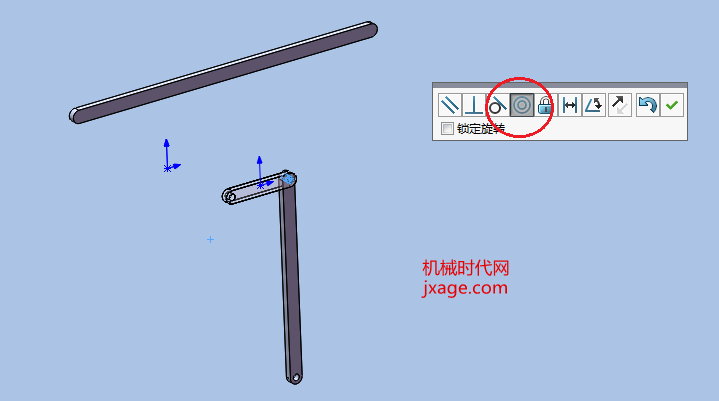

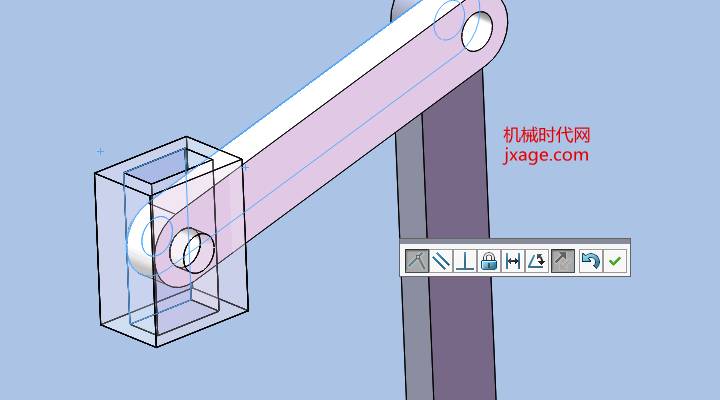

3.点击【插入零部件】,选择OA杆将其添加到绘图区。点击【配合】,将OA杆与机架进行同轴心配合,如下图。

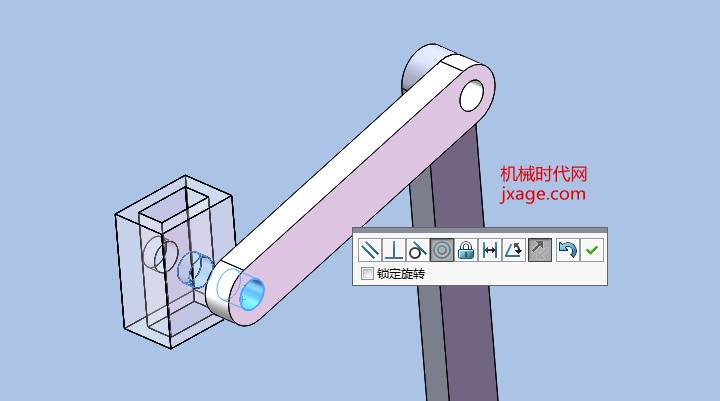

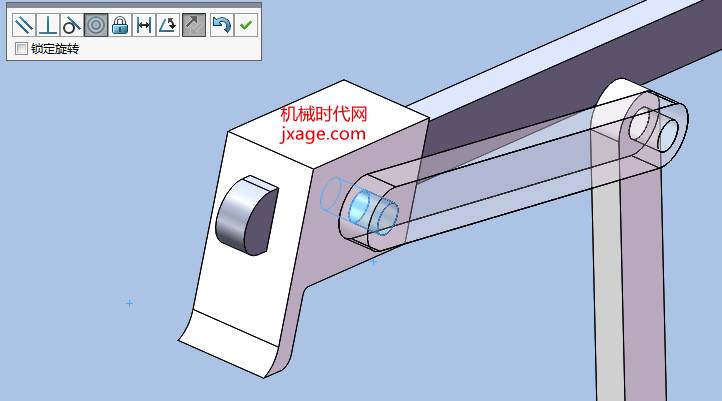

4.添加套筒A,将套筒A与OA杆的进行同轴心配合。



将下面的两个平面进行对齐。



5.添加BD杆,将BD杆与机架进行同轴心配合并将两个面进行配合。



6.将套筒A与BD杆进行对齐。

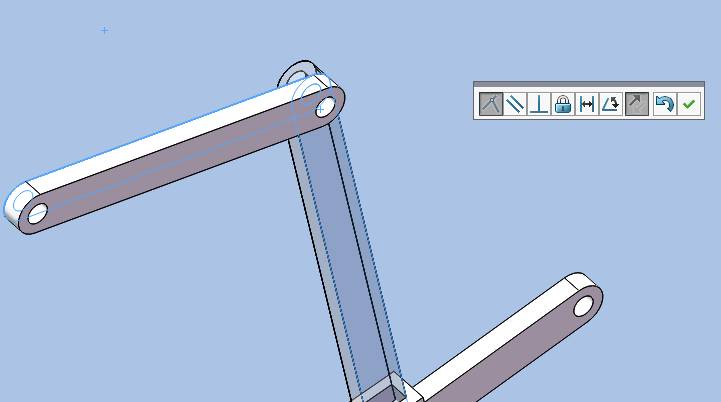

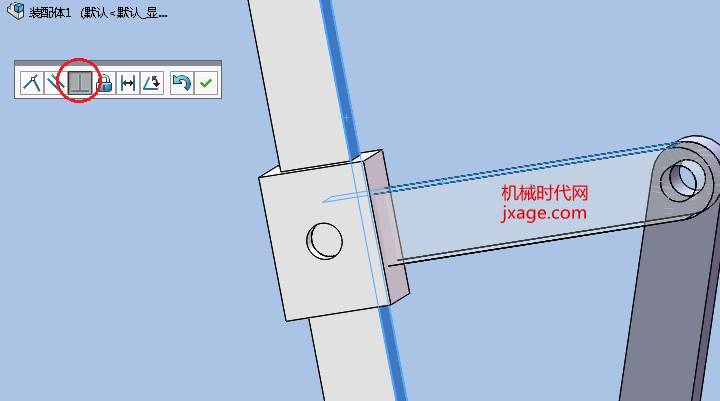

7.点击配合,选择OA杆和BD杆采用垂直配合。然后将其压缩,解除其对运动的影响。

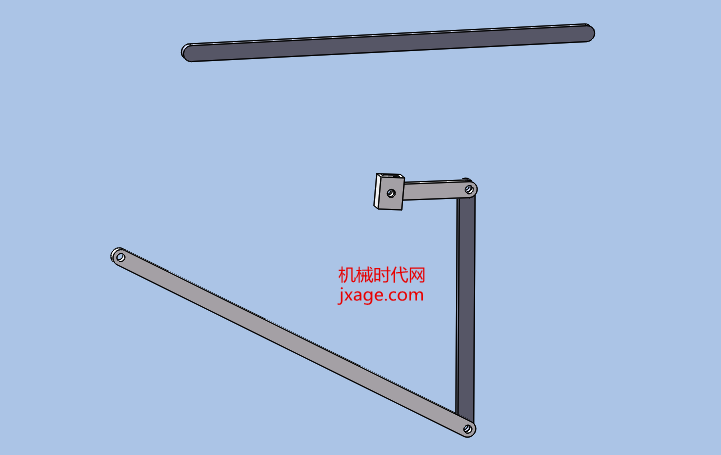

8.添加BC杆,将其与BD杆进行同轴心配合。

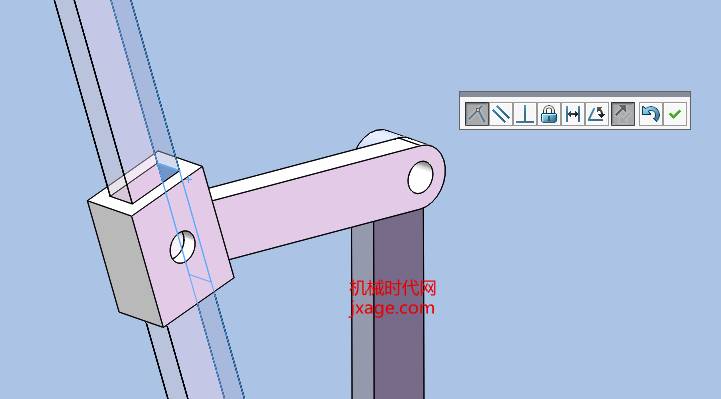

9.添加套筒C,将套筒C与机架进行两次面配合。再将套筒C的孔与BC杆另一端的孔进行同轴心配合。

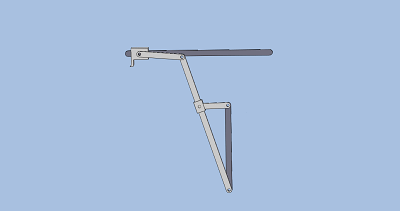

整个机构装配完成。



二、仿真

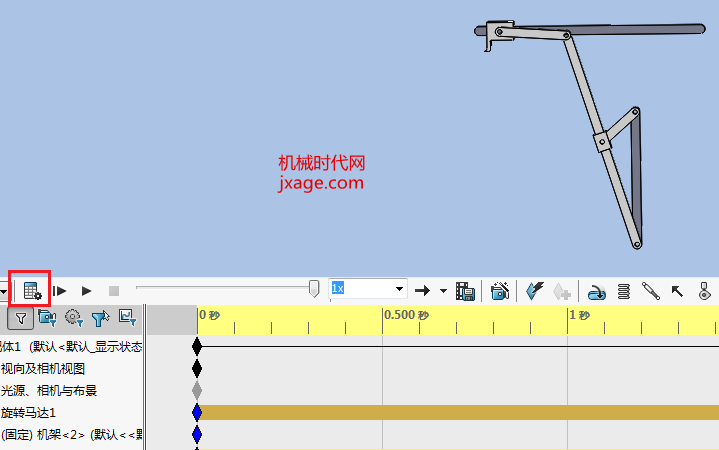

在装配体界面,将Solidworks Motion插件载入,单击布局选项卡中的运动算例,在算例类型下拉列表中选择【Motion 分析】。


1.添加一个逆时针等速旋转马达,转速为100r/min,马达位置位于OA杆与机架连接处的圆孔处。



2.点击运动算例属性,在Motion分析栏内输入每秒帧数为50,其余参数采用默认设置。



3.将运动算例界面将时间拉到1.8秒,点击”计算”按钮,对牛头刨床机构进行仿真求解。

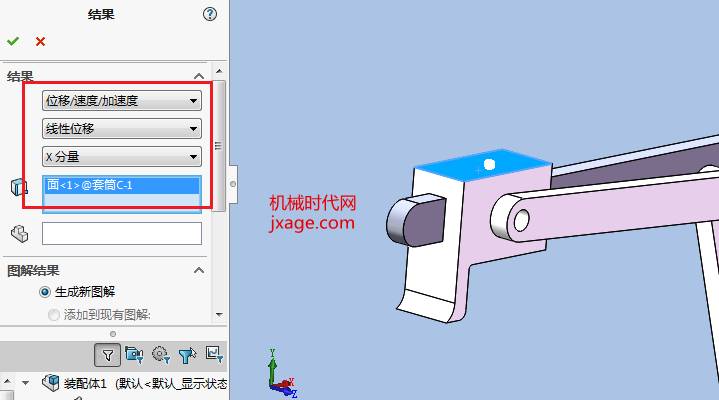

4.仿真结果分析。点击“结果和图解”按钮,参数按照下图进行设置,选择套筒C的一个面如下图作为测量对象。

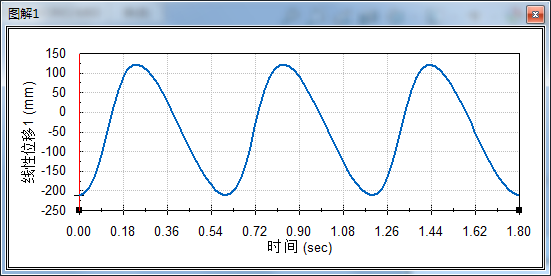

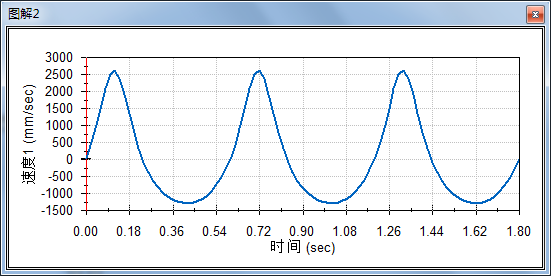

点击勾号,弹出如下的图解。



同理我们可以得到线性速度和线性加速度图解。





5.计算机构的行程速比系数K


K=V2/V1=t1/t2,我们可以从第一个图解中看到,刨头回程时向右运动极限位置的时间为0.24s,向左的工作行程时间为0.6-0.24=0.36s,故机构的行程速比系数为K=0.36/0.24=1.5>1,说明该机构具有良好的急回运动特性,工作行程慢,有利于保证工件的切削质量,回程速度快,节约加工时间。
