利用JAVA操控SolidWorks实现模拟仿真

1 solidworks预处理安装SimMechanics Link

solidworks安装SimMechanics Link的操作步骤在这里就不多说了，后期单独制作一个安装流程说明，solidworks使用SimMechanics Link导出文件格式是.xml，这个文件可以使用MATLAB打开，运行一下就能把需要仿真的模型自动建立起来，然后就可以用其相应的simulink进行操作仿真，值得一提的是我再做这件事情时出现了一些bug，需要稍作修改。各位先参考这位博客分享：

   solidworks中安装好的SimMenchanics Link插件


2 建立好solidworks三维模型

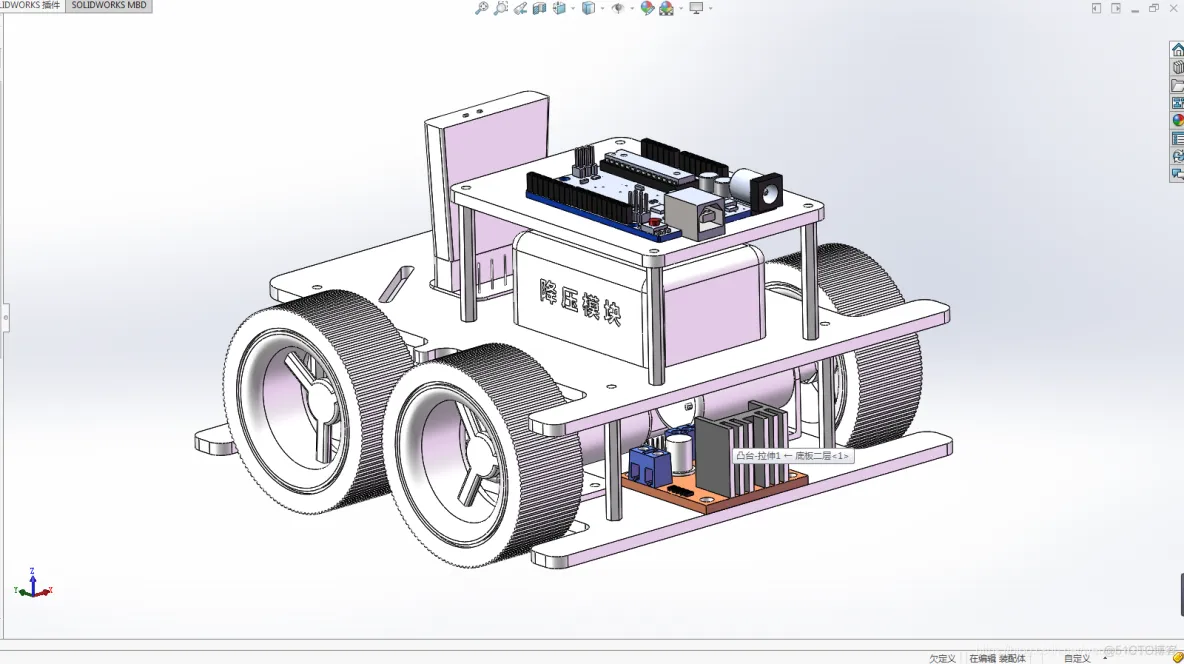

在这里我就用早期建立好的一个模型，一个智能遥控车，丑是丑了点，莫建议，反正在这里不重要。如图所示：

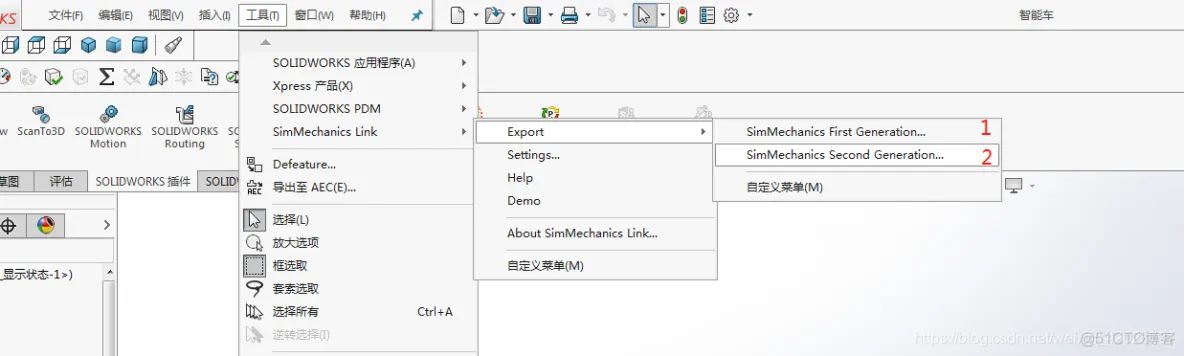

3 使用SimMechanics Link工具导出1G/2G

其实这里也没得什么要说明的，牵强着还是写点什么，就是在导出1G和2G后在MATLAB里面运行不是一样，如此我就两个都操作一下。

3.1 1G操作方法

出现下面画面说明已经搞定，注意，在导出之前要记得设置保存路径哦，然后你看文件夹里面的内容。

   三维模型导出1G成功

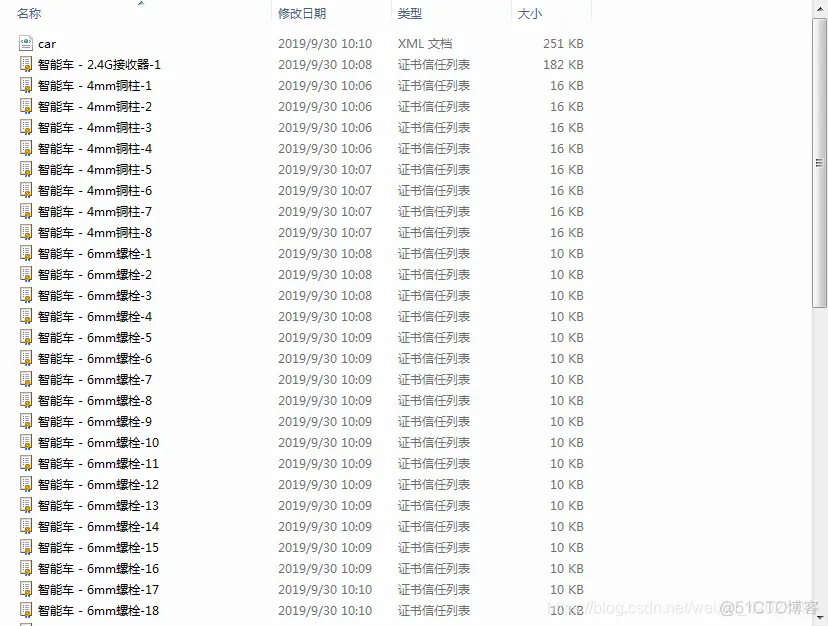

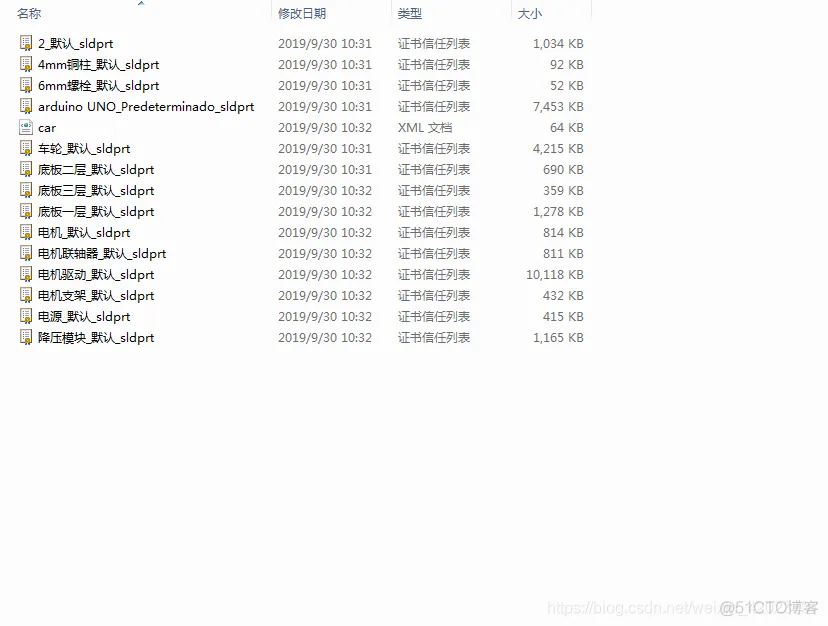

   导出文件里面内容，其实最重要还是第一个

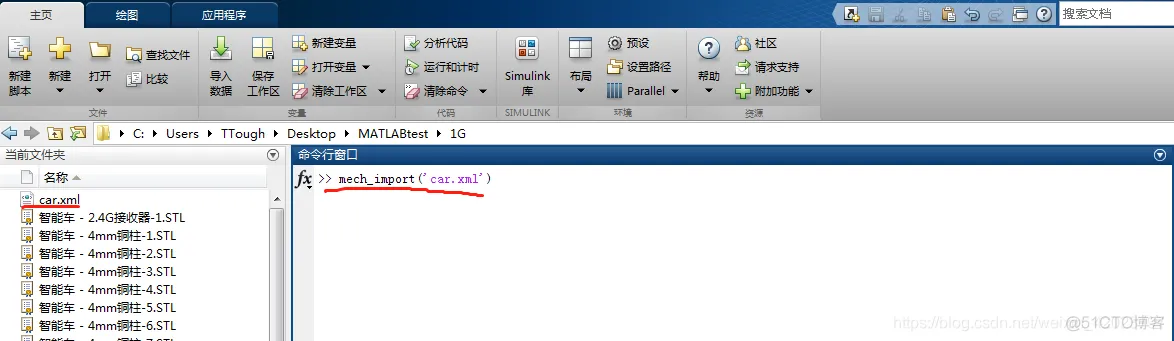

然后就是打开你的MATLAB，操作跟我下面一直就行了：

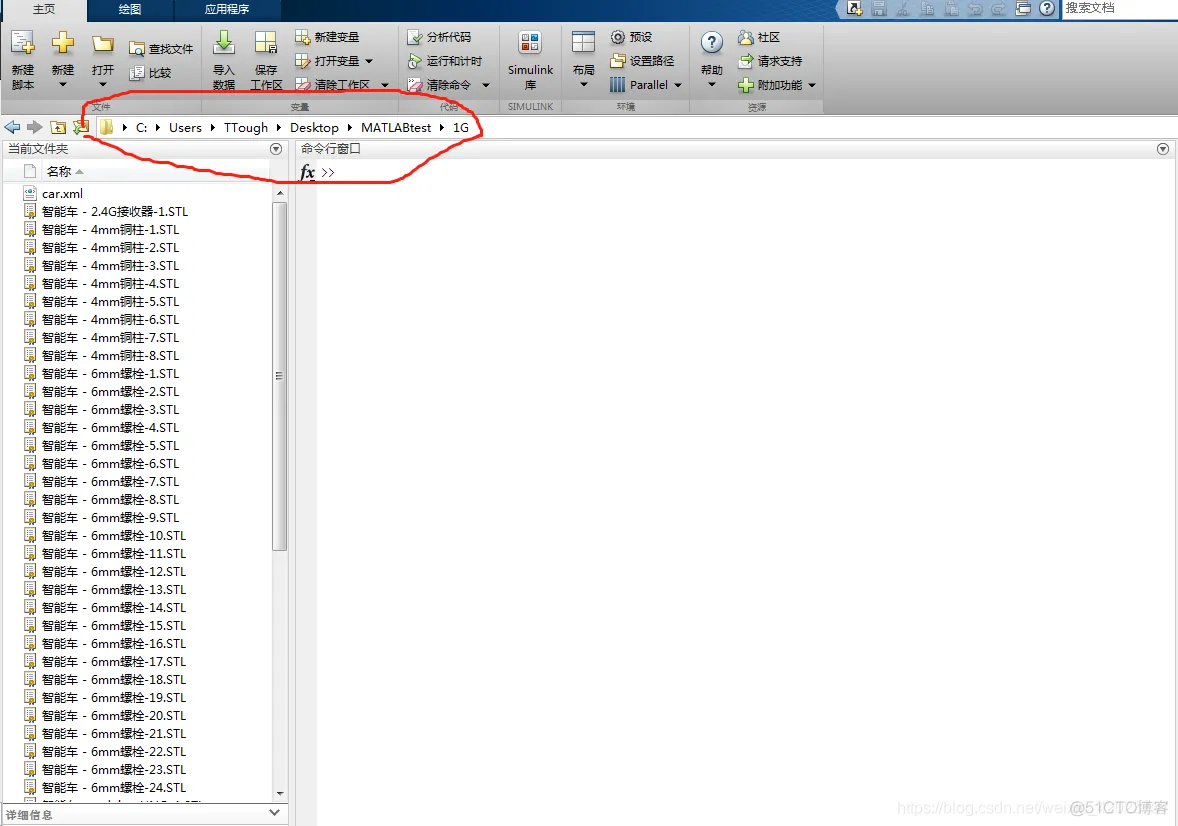

   打开对应的文件夹

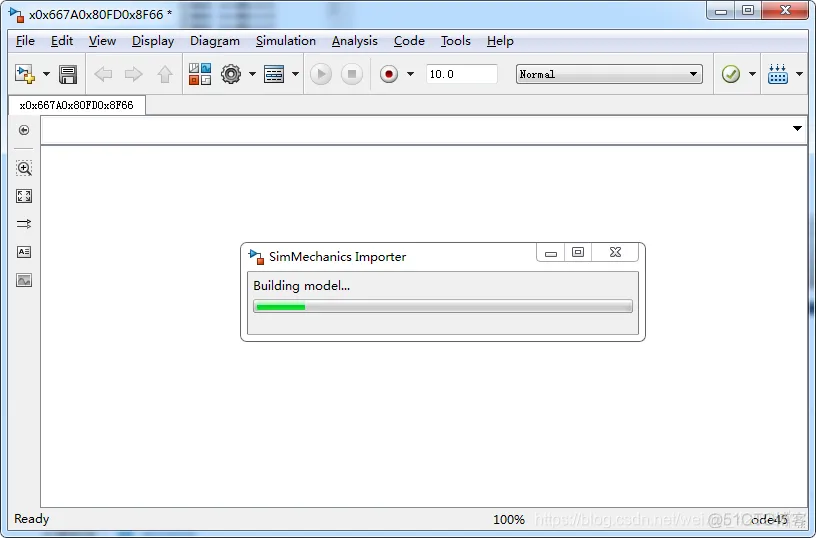

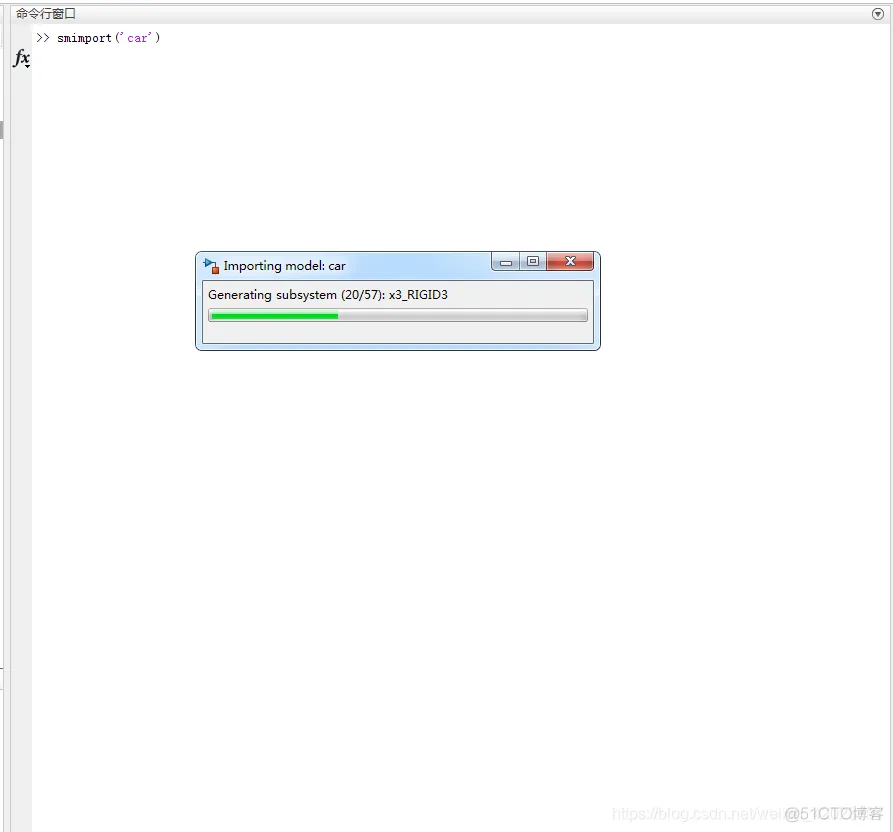

   然后等待

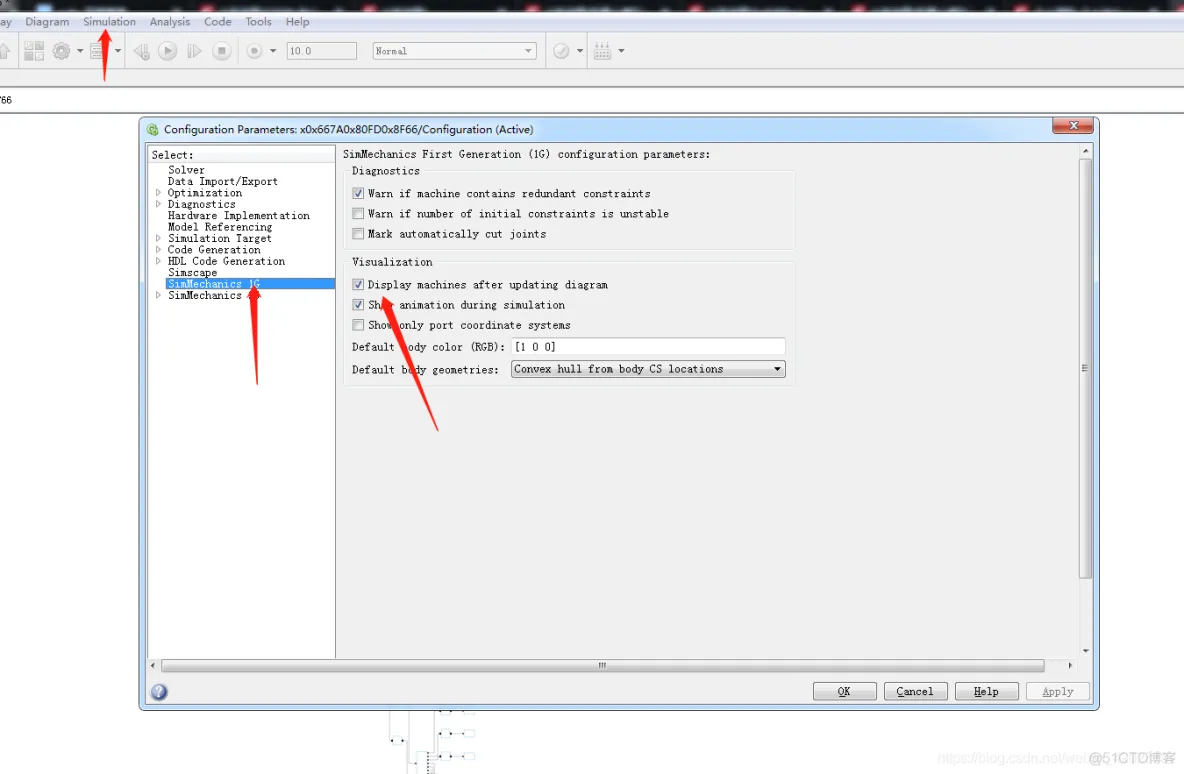

在这里补充一个小插曲，有的朋友在这个过程中运行时是无法显示模型图形，只需要修改一下配置，参考下图设置就行了。

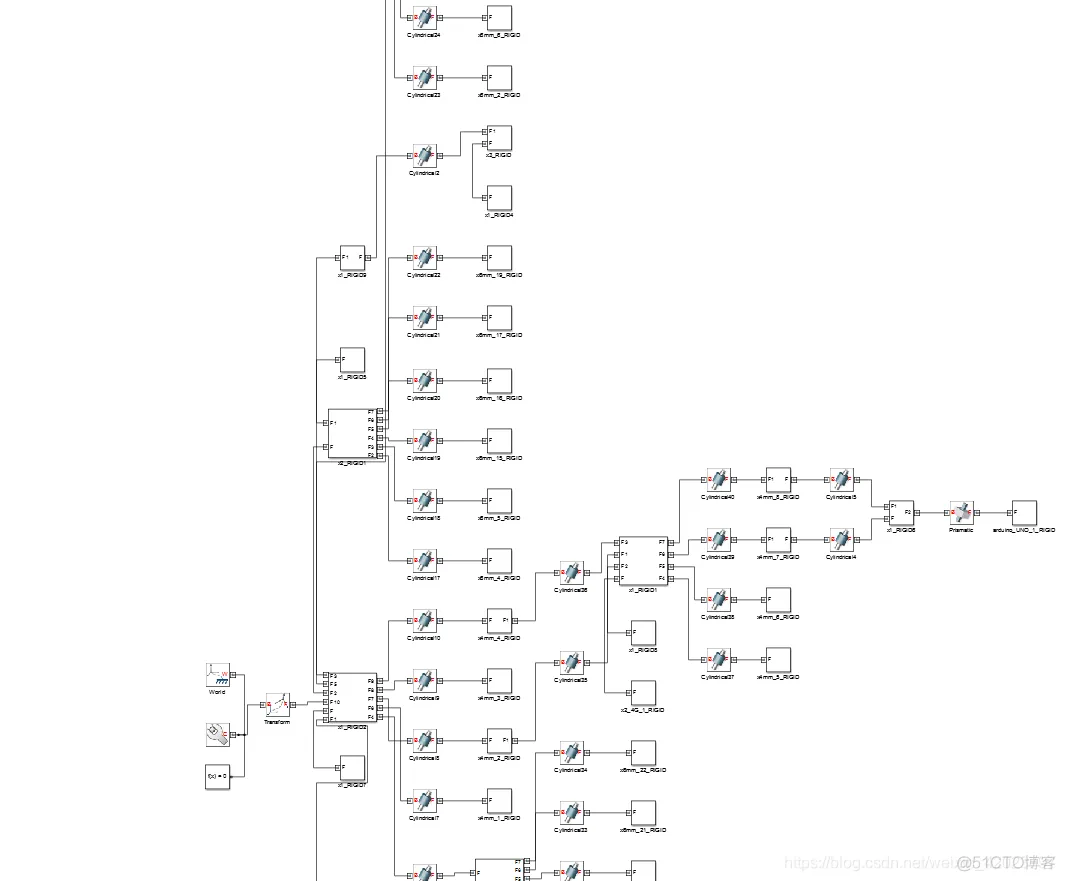

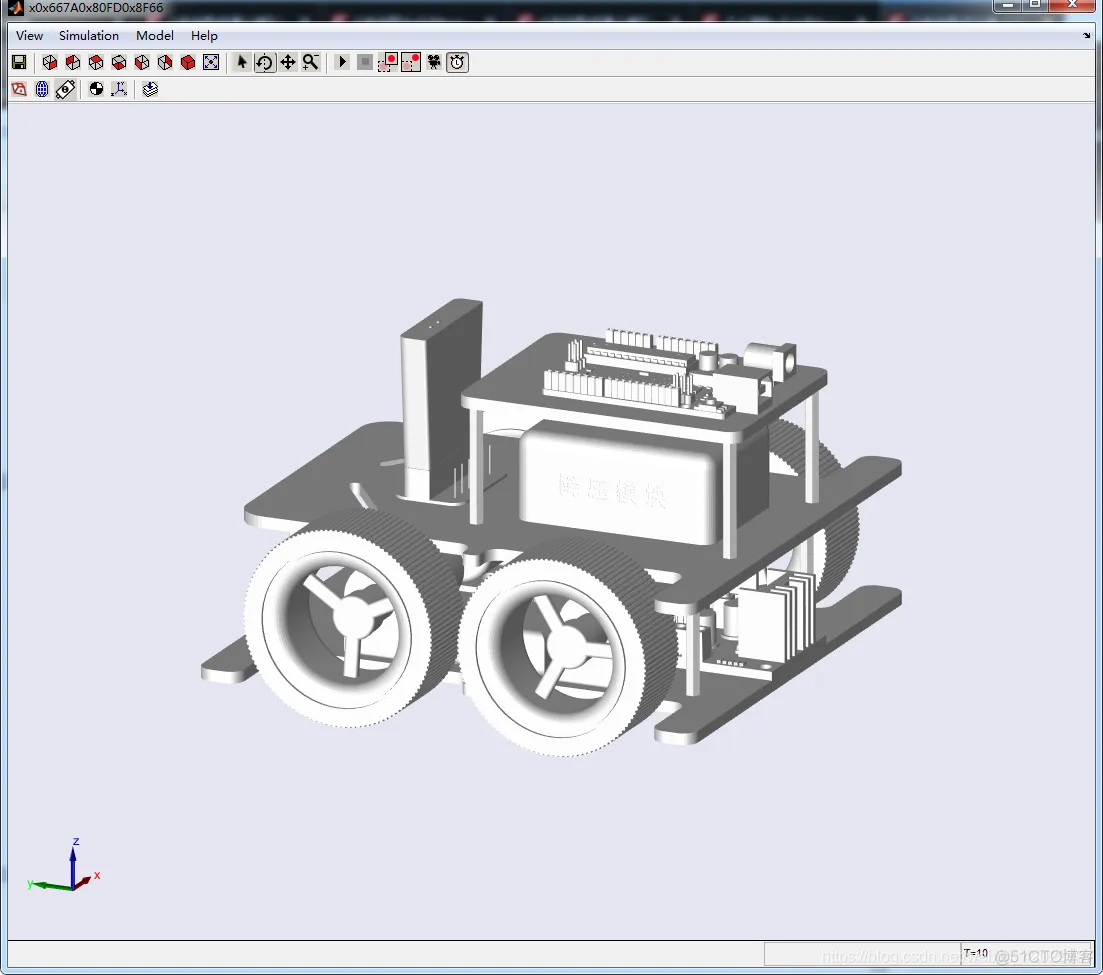

最后就可以看到你想要的的效果，没想到放在这里面我的这个模型还不错，挺好看的。剩下的仿真就靠你自己了，祝你好运。

3.2 2G操作方法

2G的方法多数和1G相似，就用这句话“同理可证”，不不，把关键步骤安排一下：

   发现和1G文件类容差别不少

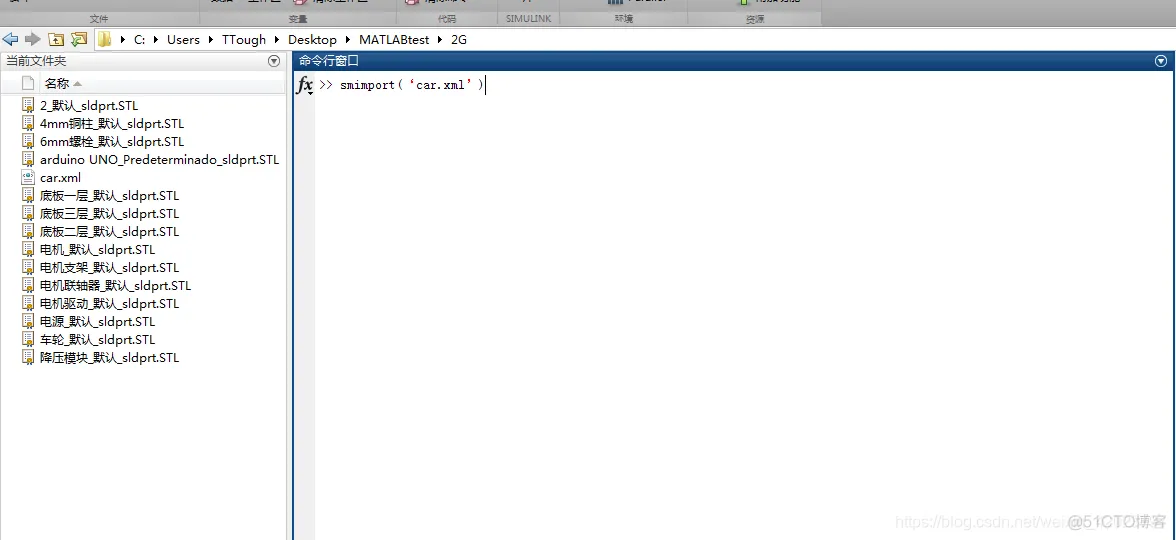

硬说区别可以说就在这里，注意看，2G输入的命令是不一样的。

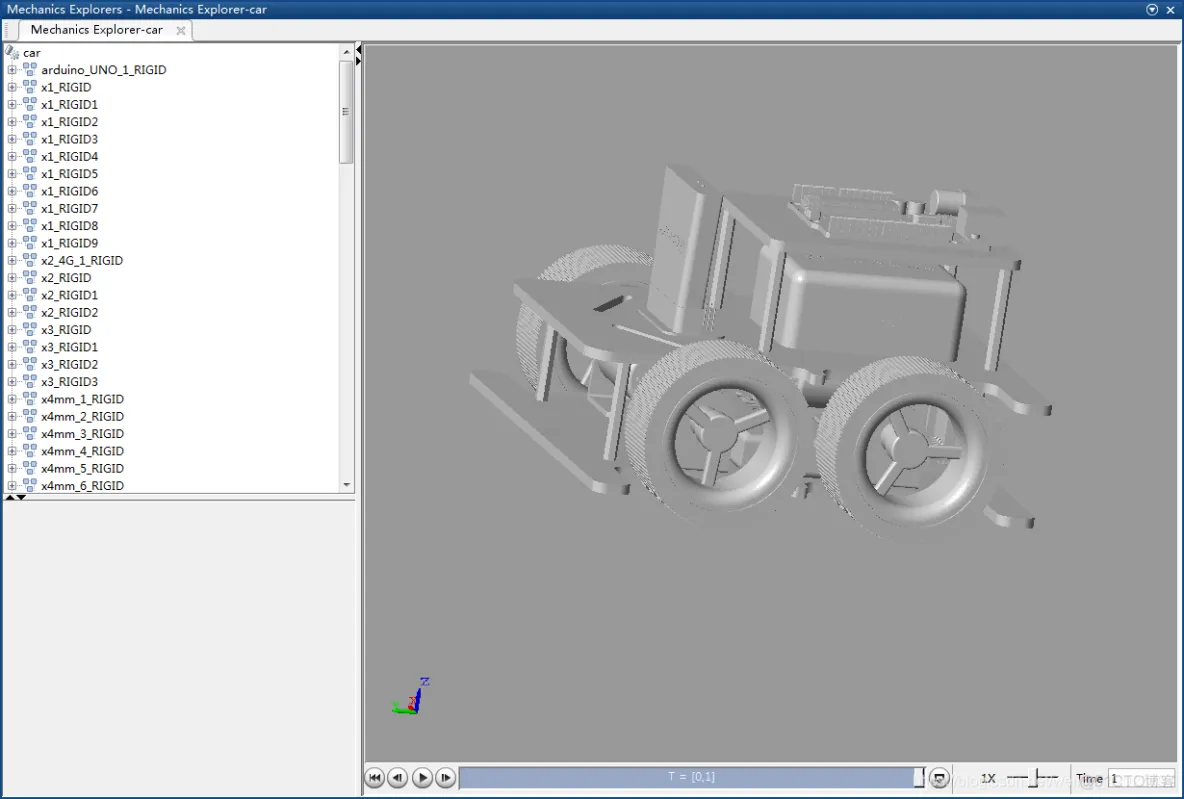

   继续等，不过比1G快了很多


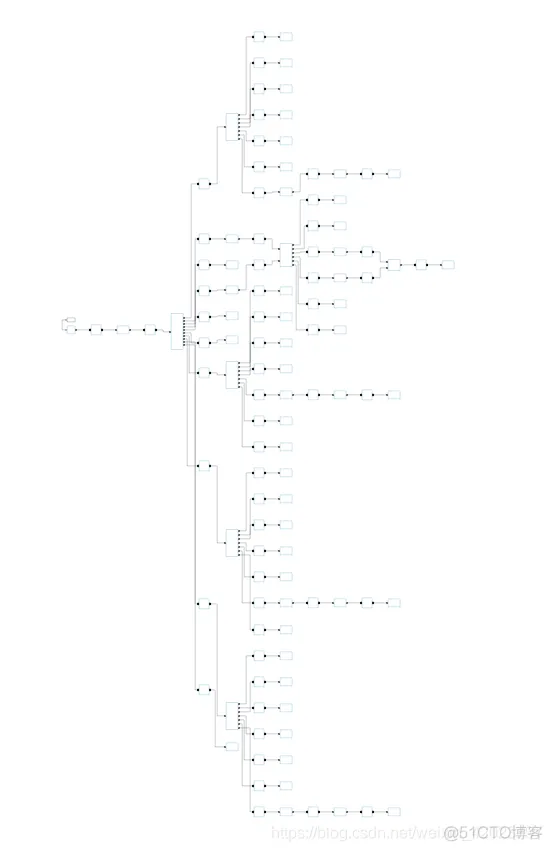

   截取部分文件
