仿真系统架构与操作流程解析

一、前言

       目前网上较多的是使用ISE如vivado配合vivado进行仿真操作，本文将演示直接使用modelsim进行仿真，需要提供的是工程源文件和测试文件

二、仿真分类

       根据使用不同仿真阶段的源文件进行仿真，可划分为RTL仿真，综合后仿真，时序仿真。

RTL是根据.v源文件中verilog描述的功能进行仿真，是寄存器传送级的描述进行测试，验证功能的正确性，综合后仿真为对RTL级描述工程综合后的网表进行仿真，时序仿真是指布局布线后的仿真，并且考虑了布线后的线路时延。

三、RTL级仿真

以一个计数到10后重新计数的计数器工程为例，工程文件为counter1.

3.1创建库

打开modelsim，进入"file->new->library"

Library Name输入库名，Library Physical Name名称默认相同即可

创建后可在“Library”中查看到创建的library

3.2 创建project

进入“File->New->Project” ，弹出如下设计弹框，Project Name自定义名称，Project Location设置创建的工程位置，Default Library Name默认为work，将其修改为上一步设置的library名称，此处为counter_lib，然后点“OK”

设置完project后会弹出源文件添加的弹框，本例因为事项写好了源文件和测试文件，故选择“Add Existing File”直接添加文件，也可选择“Create New File”进行创建文件后再编写

同时选择源文件和测试文件进行添加

添加成功后如下图所示

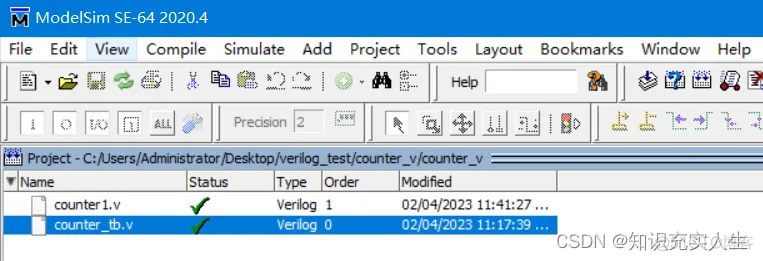

选中任一文件，鼠标点击右键，选择“compile->compile All”，对添加的文件进行编译，编译成功后status由“？”变为“√”

3.2 仿真配置设置

任选一个编译后的文件，点击鼠标右键，进入“Add to Project->Simulation Configuration”

"Simulation Configuration Name"设置配置名称，库文件中如图第一步选择测试文件“counter_tb”，然后点击右下角的“Optimization Options”

进入"Options"，"Optimization Level"选择第二个，点击"OK"。

回到仿真配置界面，再点击“save”

3.3 运行仿真

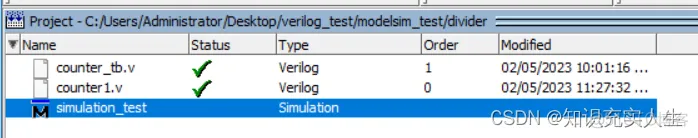

在project中可看到工程文件下多了一个“simulation_test”的配置文件，可双击该配置文件或点击鼠标右键后选择“Execute”

如果没有弹出"Objects"和“wave”窗口，则按下图操作勾选“wave” 和“Objects”

在“Objects”窗口中 ，选择需要查看的波形，点击鼠标右键，选择“Add to->Wave->Selected Signals”即将需要查看到的波形添加到Wave窗口

在Wave窗口中，按下图顺序，先点击1执行restart，再点击2执行Run -All运行仿真，此时仿真开始，需要停止仿真点击3，执行stop即停止仿真

仿真结果波形如下图

如果想运行指定时长的波形，则可在命令窗口设置，先执行restart,再执行run 100000，此处因测试文件的时间为'timescale 1ns/1ps，因此100000为100000ps

结果如下图，仿真在100000ps处停止

四、常见问题

4.1 # Error loading design

一般报此错误都是仿真文件设计问题，具体原因较多，可以查看具体的信息，此处的错误比较简单。

解决办法 ：按照错误提示“ Port 'ce' not found in module 'FF' (4th connection)”可知端口ce不存在，检查设计的源文件修改即可

4.2 运行仿真时报错“can't read "Startup(-L)": no such element in array”

源文件和测试文件编译成功后，运行仿真报错

解决办法 ：进入到library下，选择测试文件divider_tb

4.3运行仿真时无任何报错，但object窗口为空，可正常运行仿真，如执行命令run -all 但没有波形

运行打印如下

object为空

解决办法：

运行仿真时进入“Optimization Options”，选择“Apply full visibility to all modules”即可
