近年来有不少同学入行IC，都选择了模拟版图这个岗位；0基础即可入门，门槛比较低。但需要掌握的知识点和技巧并不比设计少，属于门槛简单，上手不易，想要自学模拟版图似乎比较困难。

之前为大家分享过移知学员学习笔记：

• 模拟板图学习笔记（一）

• 模拟板图学习笔记（二）

今天为大家分享《学习过程中遇到的版图问题》，文档中的信息基本上都是本人收集而来，原创内容很好，但是作为版图入门资料，认为对初学者有一定帮助。 问题来源于：移知模拟版图学习群

模拟版图学习常见Q&A

1、不同的金属有没有使用区别，是否可以随意使用不同金属来连线呢？有没有标准啥的？

答：金属用来连线，金属层次越少成本越低，肯定是用最少的层次来连线了。尽量用少的层次来连线。

2、想用1微米宽M2作为电源线，但如果放在打的衬底线上方或者与衬底线平行，感觉都会与M1形成较大的电容，如果放得离衬底线比较远，那可以连线的面积又被占了不少，这个问题怎么解决啊？

答：因为衬底电位和电源电位是一样的呀， 不会形成电容。是同一根节点

3、方块2.1是用xl生成的对应的dummy，然后17/18/19是复制2.1用来做对称的dummy，但是17/18/19在电路图里没有对应的器件，这样连线的话是不是lvs过不了？

答：复制的版图与电路没有对应关系，跑LVS有选项可以选择忽视dummy的。还有就是在自己的库里面把电路复制下来(千万不要改原来的电路，辅助到自己库里面就好了)，自己库里面的电路可以在电路图上加上dummy。然后跑lvs，也看后面入职公司的习惯，有些公司dummy电路会帮你画好，有些不会画上去。

4、版图空白怎么去除？？

答：新建一个cell，然后把原来的选中 复制过去， 然后用新cell替换旧cell

5、slot的作用没太懂，为什么一定要打那个孔啊，不打不也可以做到屏蔽吗？

答：slot是为了防止电迁移和一些drc的错。

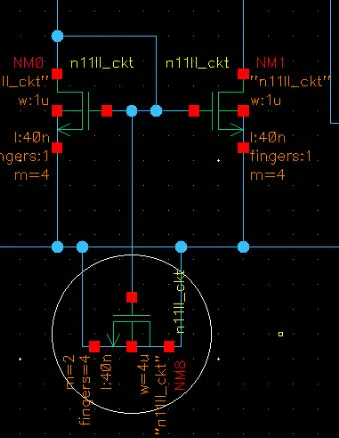

6、下图dummy可以这么接吗？

答：对于电流镜可以这样接，但对于其他的不一定可以。
