Solidworks装配体干涉检测实战

在solidworks装配体中如何检查干涉?三步教会你

在solidworks装配过程中,有时会不注意,一些零件会发生干涉,人们有时凭借肉眼无法检查出来。这样发给生产加工,然后工人装配,发现问题,这时候就晚了,不仅增加了成本,而且延缓了交货时间。所以,如果软件能够检查出干涉那就很好了。事实上,solidworks是有检查干涉的功能的,只是我们一直没有用到。接下来,我会具体说一下,详细步骤。

1.首先打开一张带有干涉的装配图。如下图所示。
在这里插入图片描述

2.点击工具,在工具下拉菜单找到评估,在评估菜单中有一个干涉检查,点击它,如下图所示。
在这里插入图片描述

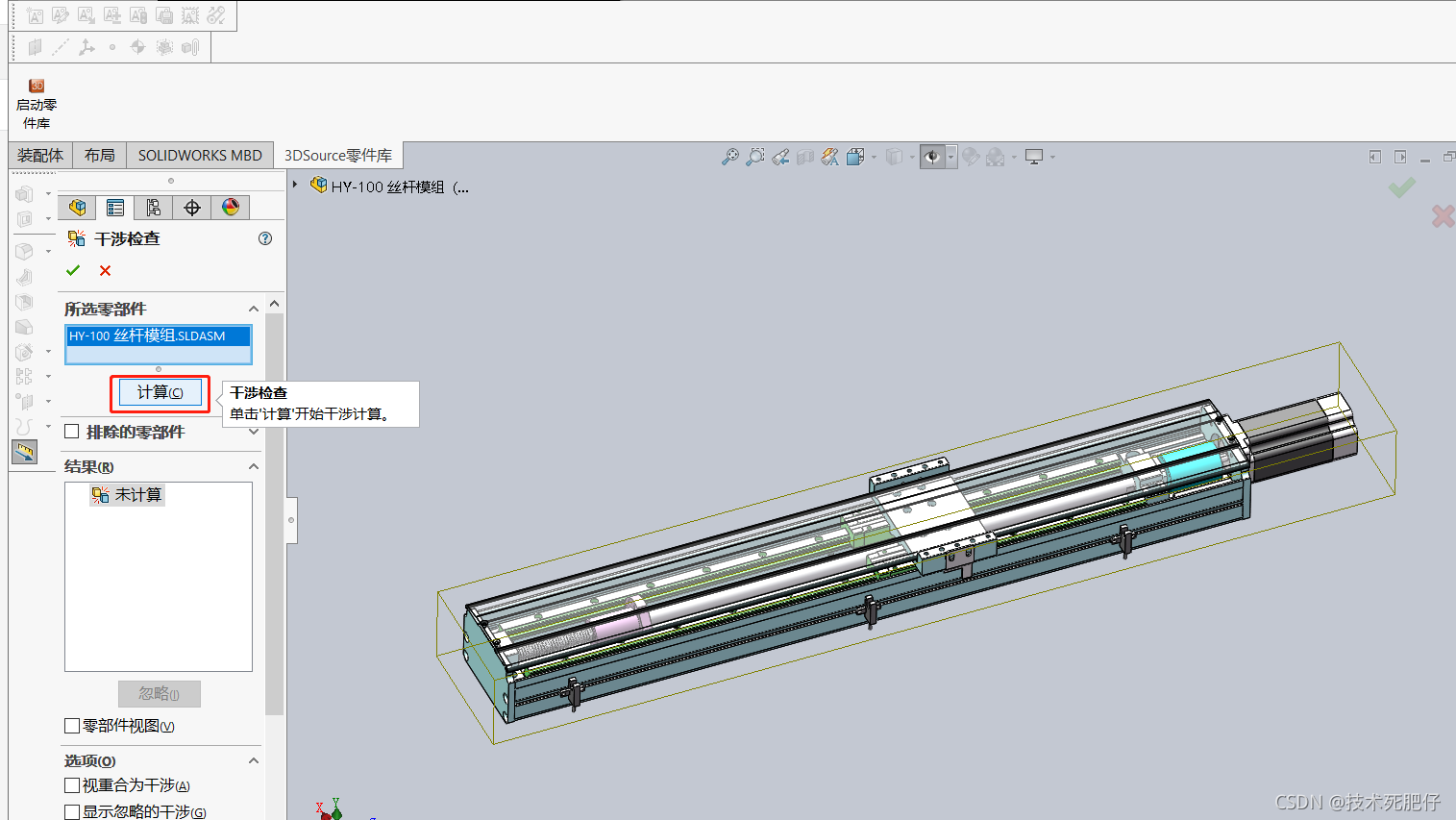

3.然后点击计算即可。随后,结果中会反馈一些干涉的地方,点击某一处干涉,干涉的地方会以红色显示出来。如下图所示。有些地方并不是干涉,例如孔与螺丝配合等,需要自己判断一下。
在这里插入图片描述
在这里插入图片描述
