网格划分难题解决:模型干涉检查与修正

在进行分析强,需要划分网格。但是划分网格提示有干涉二网格划分失败:

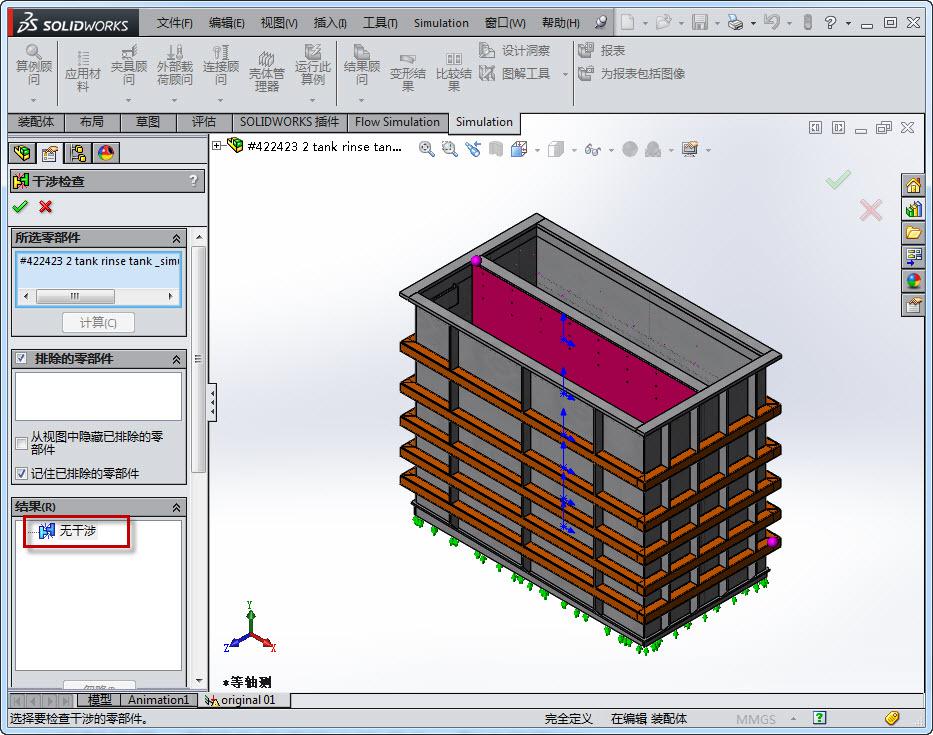

但是在干涉检查中,却没有干涉。


这是哪里出现了问题呢?检查模型可以发现,零部件中由焊件建立,出现是多实体的零部件。装配体的干涉检查中,默认仅检查零部件之间的干涉,要不零部件之间的多实体也包括在内的话,需要在“干涉检查”命令中勾选“包括多体零件干涉”。

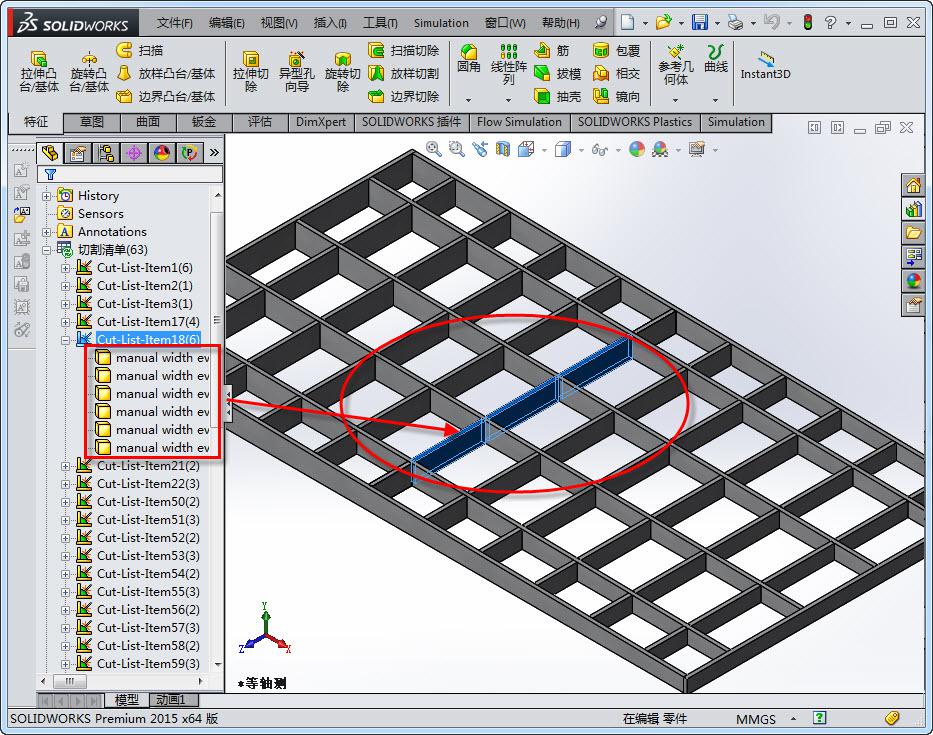

打开有干涉的零部件再仔细确认问题的所在---多实体出在干涉。修改模型即可成功划分网格。


在做网格划分的时候,建议把多实体的零件干涉也考虑在内,避免漏掉出现模型有干涉而无法划分网格,但干涉检查却没有干涉问题。
