2012阿毅讲座回顾：铜线冷却分析的深度探索

一根直径1mm 粗的长铜线，温度约180 度，在空气对流的状态下5秒后的温度分布？

1.1建立仿真用模型：

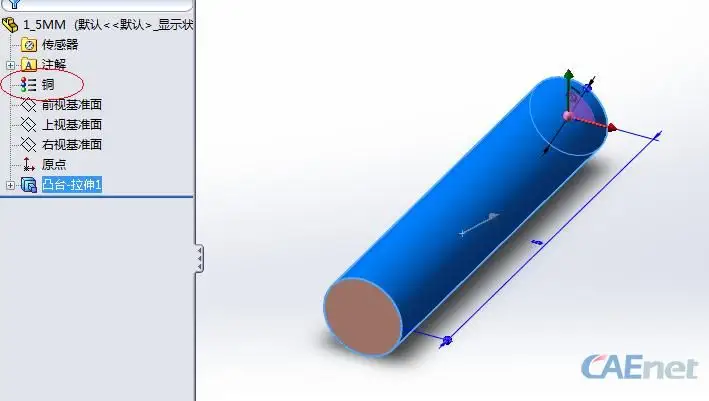

在SolidWorks中，绘制一段直径为1mm，长度为5mm的铜线，并定义材质，模型作了一定的简化，在仿真时需要进行处理；

1.2进行热分析模拟设置：

新建算例：命名并选择热力分析

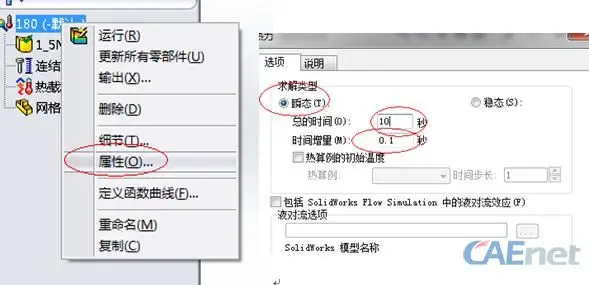

在算例名字上点右键，属性，设置求解类型为瞬态、总时间为10S；

设置初始温度：为180摄氏度

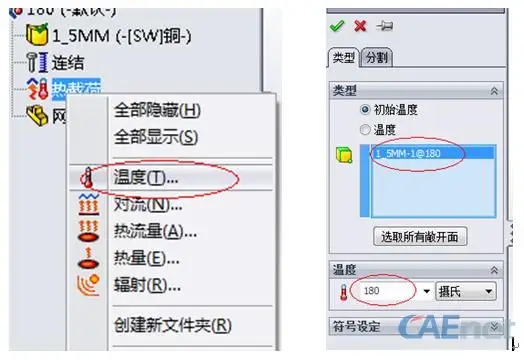

在热载荷上点右键，然后选择温度，设定整个零件的温度为180摄氏度

设置对流：

在热载荷上点右键，对流，弹出的对话框中，选择圆柱面（不要选择2端面）设置对流系数为100（强风冷却），设置环境温度为303Kevin（注意单位为Kevin，实际为30摄氏度）



1.3进行求解：

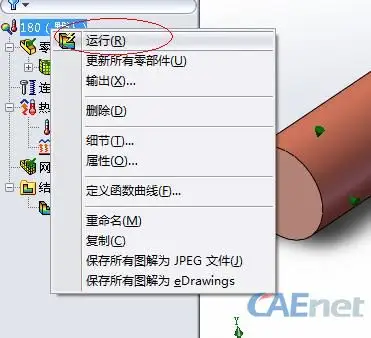

在算例上点右键，运行；

1.4查看结果：

相比于专业的结构有限元软件，使用SolidWorks Simulation可以非常方便的对简单的热问题进行处理，特别是使用SolidWorks进行设计时；
