ANSYS利用图片创建模型教程详解


将一张PNG或JPG格式的图片导入到ANSYS内,根据图片内容生成几何模型可通过下面的思路来实现。

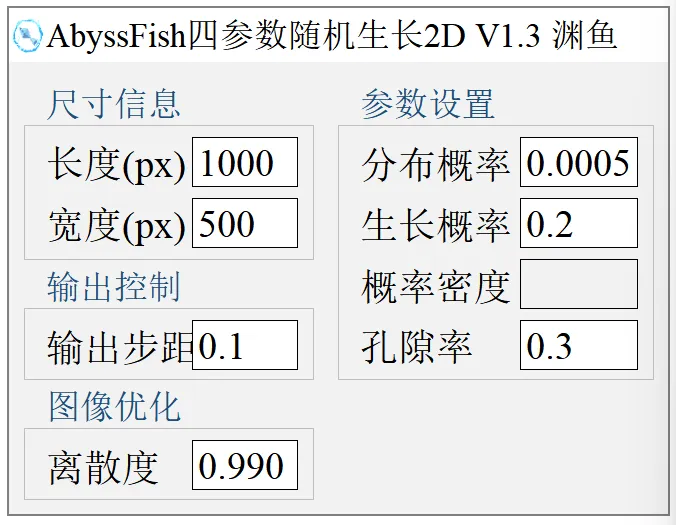

首先选取一张需要导入的图片文件。这里采用随机成长算法生成了一张多孔结构图片,图片样式及绘图参数如下。

ANSYS导入图片建模教程的图1

ANSYS导入图片建模教程的图2

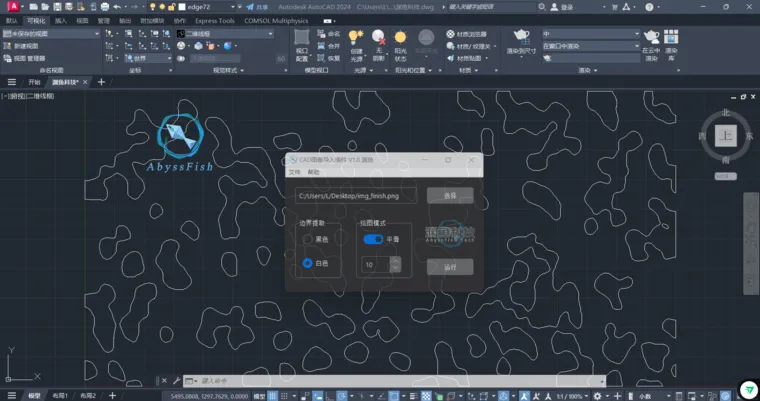

利用CAD图像导入插件将图片处理成AutoCAD文件,既PNG图像转换为dwg格式。插件中边界提取选择白色,绘图样式设置为平滑,并将平滑设置10,关于插件中参数设置的原理可查看:CAD图像导入插件

ANSYS导入图片建模教程的图3

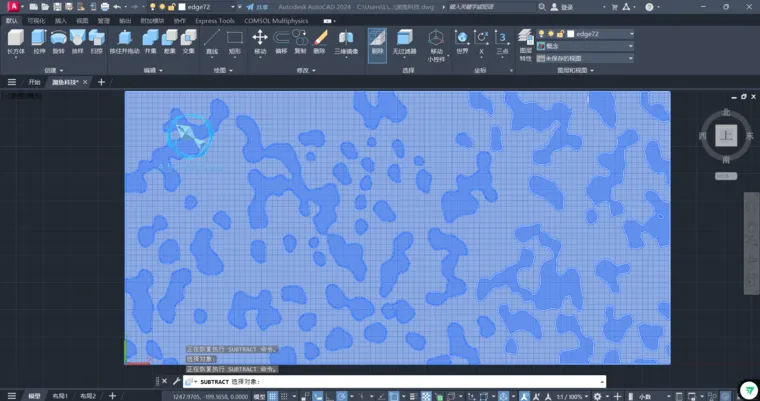

在AutoCAD内将导入的图形建立面域,并新建一个与原图大小相同的长方形面域。

ANSYS导入图片建模教程的图4

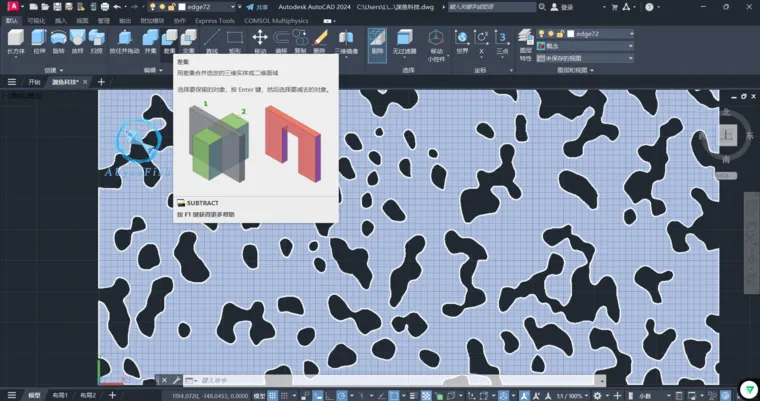

运用差集,将长方形与导入的图形面域做差集。

通过缩放将生成的模型缩放到指定尺寸。

将处理后的模型导出为.sat格式。

ANSYS导入图片建模教程的图5

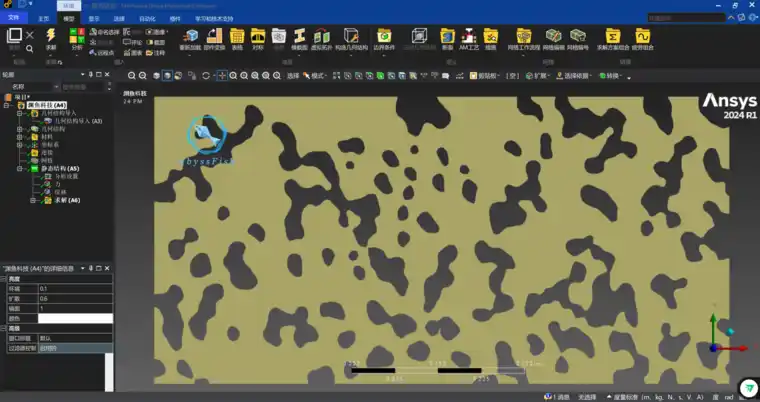

打开ANSYS Workbench,建立一个需要研究的分析系统,这里选取了静态结构,将几何结构的分析类型设置为2D,右击几何结构,选择导入几何模型,选取保存的.sat文件并导入。

ANSYS导入图片建模教程的图6

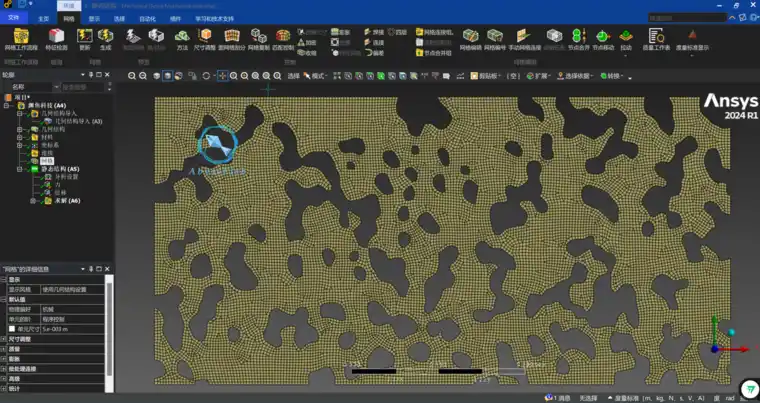

设定需要的材料类型及连接,并对模型进行网格划分,将模型的左侧边界添加位移约束条件,右侧边界添加单位力并提交分析。


ANSYS导入图片建模教程的图7

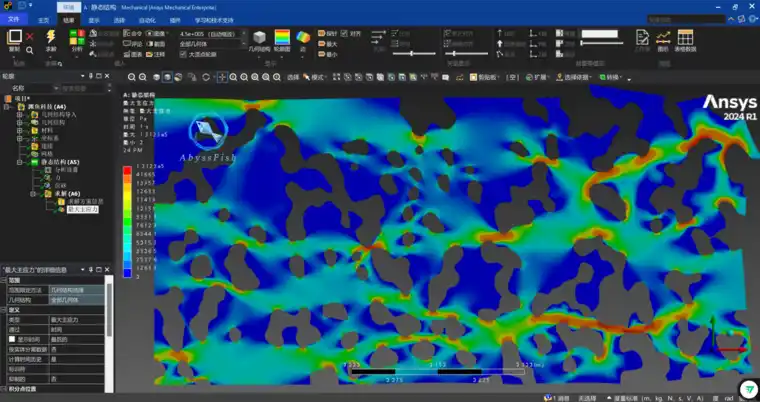

ANSYS模型进行简单的受拉模拟结果,应力分布如图所示。

ANSYS导入图片建模教程的图8
