Ansys PEmag建模教程：环状电感创建

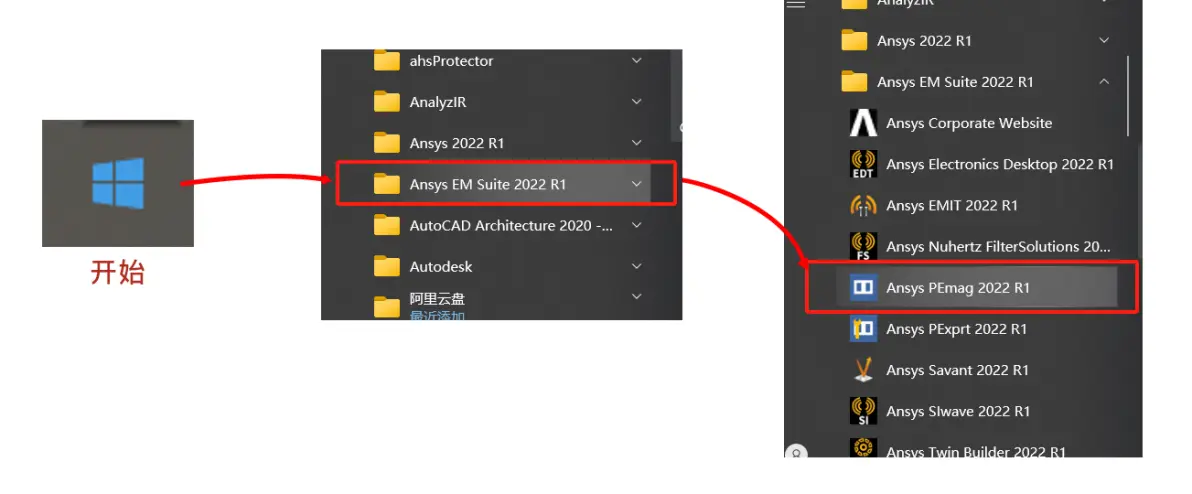

1、 如何在 Ansys PEmag软件中创建变压器模型，window10系统都是通过入下图方式找到的软件Ansys PEmag

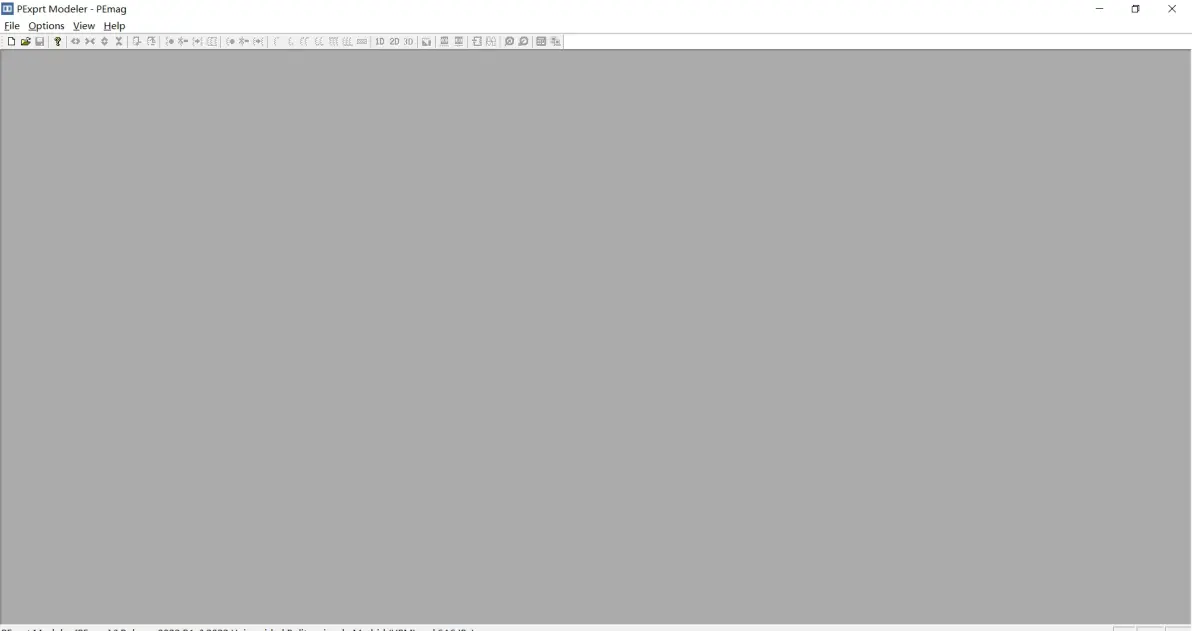

2、进入软件，如下图

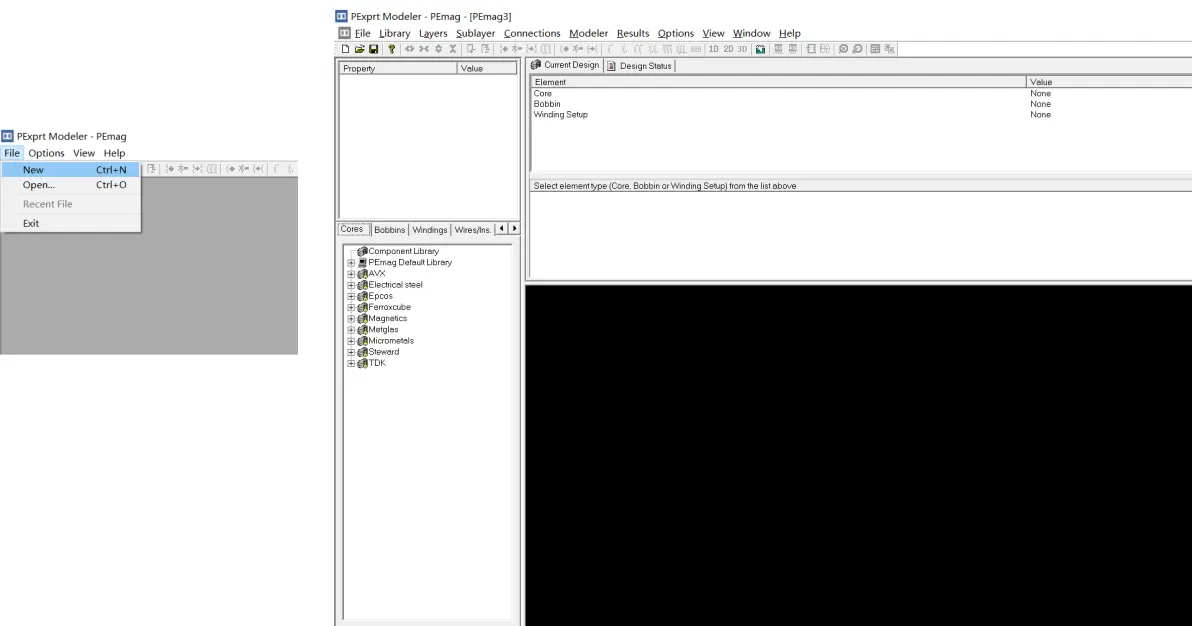

File—>New—>进入模型绘制界面

创建环状电感模型

具体步骤：

设置模型如下图

1、绘制环状磁芯Core

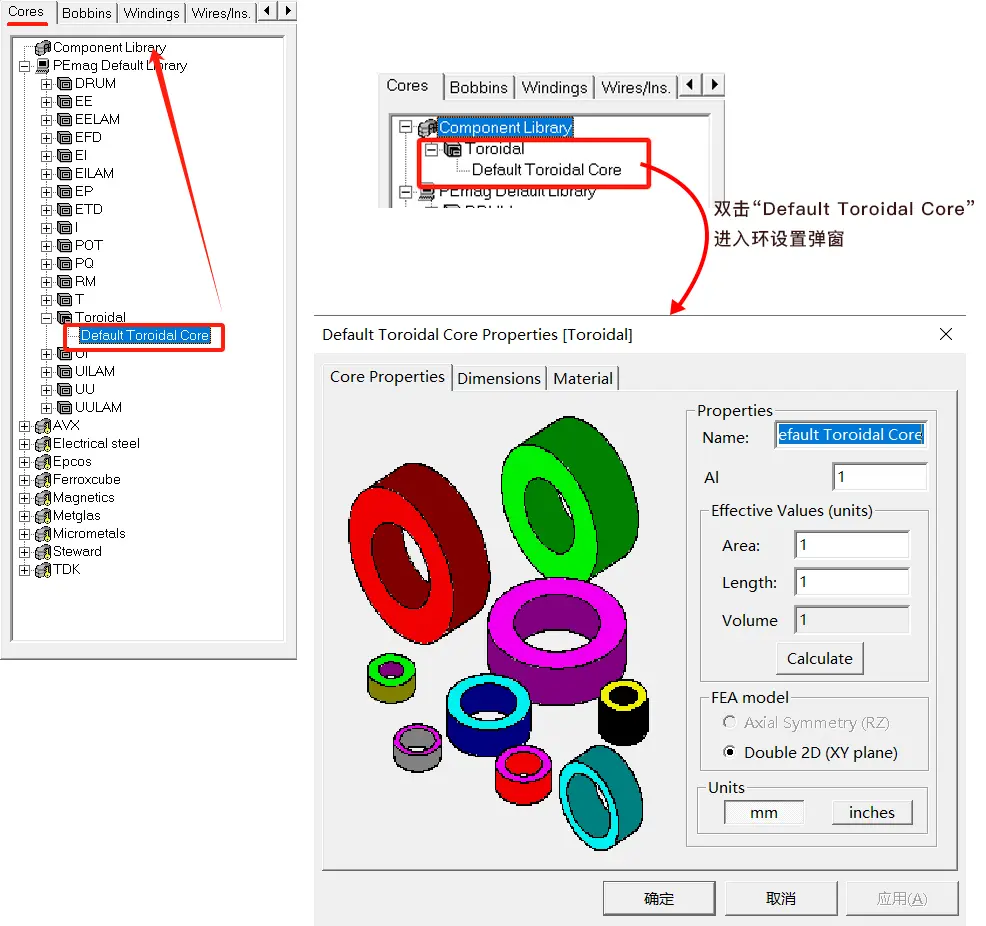

这里拖动一个默认的环到库里，在库里双击该环默认设置后进入一个弹窗，在弹窗里设置环的信息。

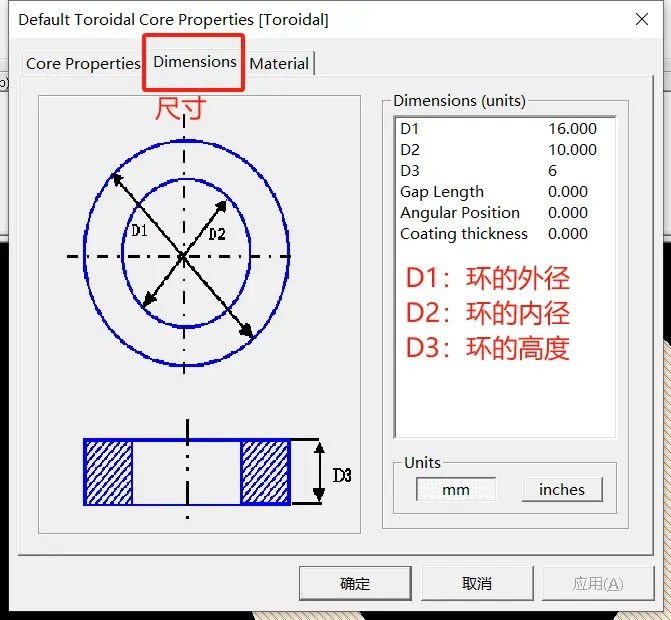

先切换到Dimendions选项卡里，去设置磁环的尺寸，磁环的尺寸可以根据你要仿的环的具体大小来设置，我这里是为了方便展示，大致设置了几个值。

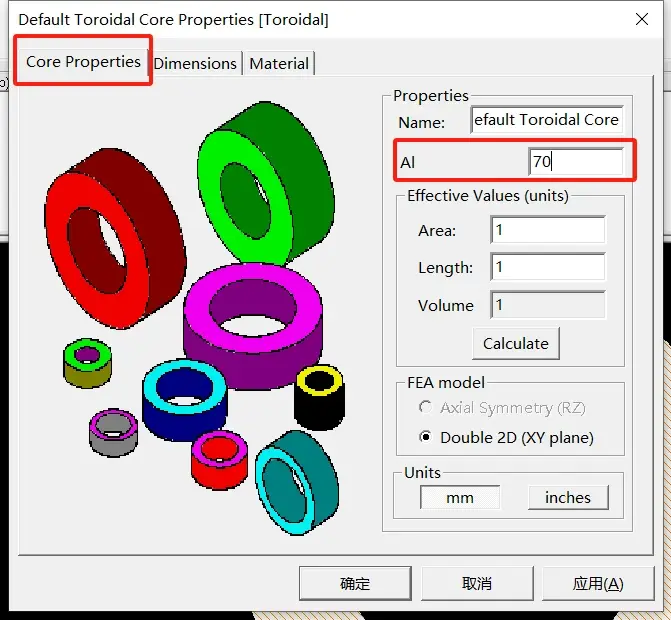

然后切回“Core Properties”选项卡，填写AL值。这个AL值是磁芯厂家提供的；还可以修改name值，我这里演示就不改了，（点击“Calculate”按钮还会计算出Effective Values里的Area、 Length、Volume）—>OK 目前就创建好了磁环

2、绘制绕线Windings

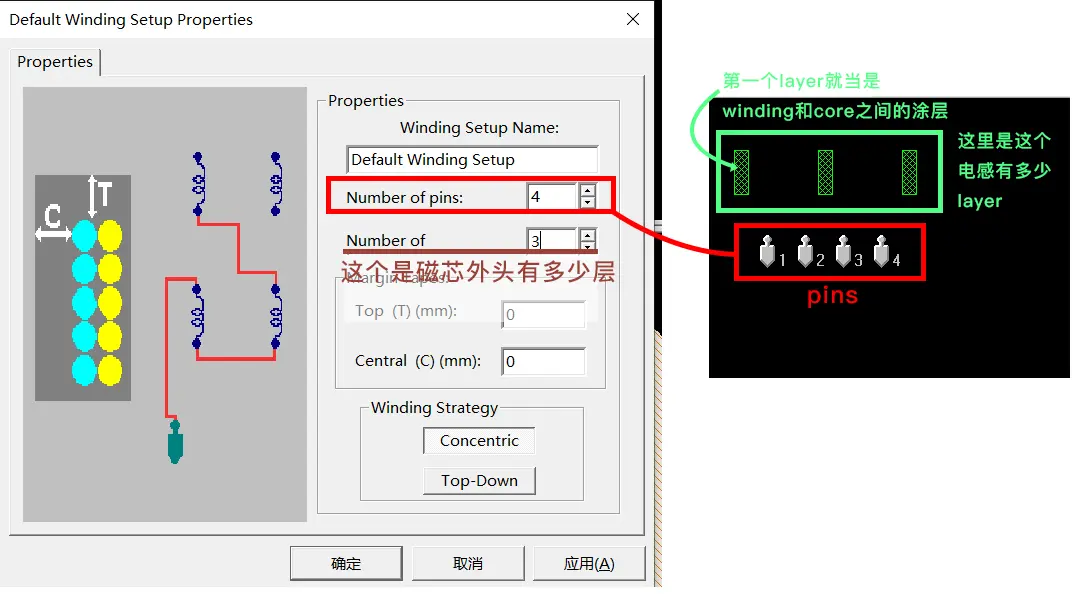

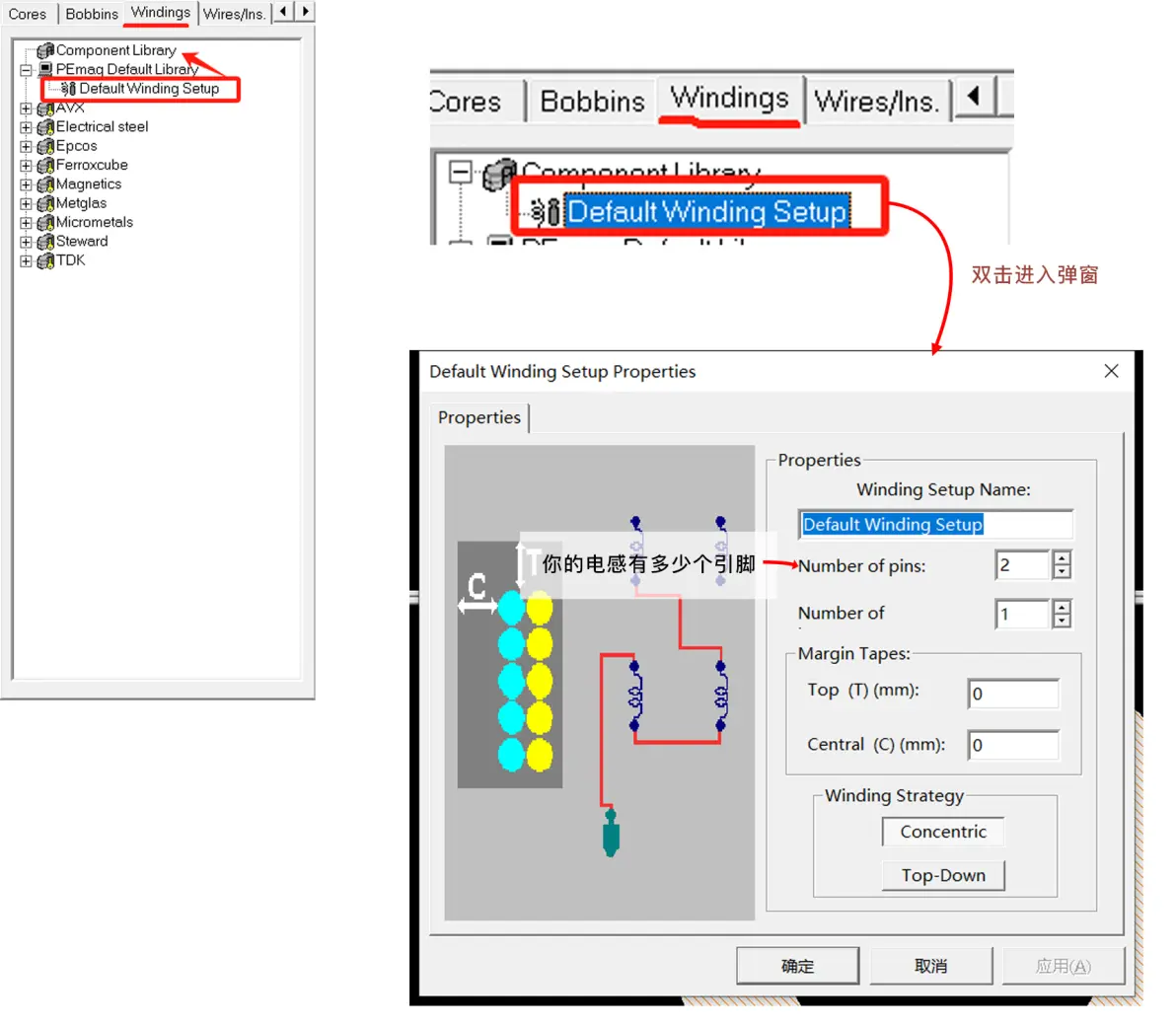

左下方库里切换到"Windings"选项卡——>PEmag Default Library下的 Default Winding Setup拖动到Component Library后——>双击——>进入绕组设置弹窗

如果你的电感有两个绕组，那么，就会有四个引脚出线，那么，Number of pins:4

3、绘制线缆Wires

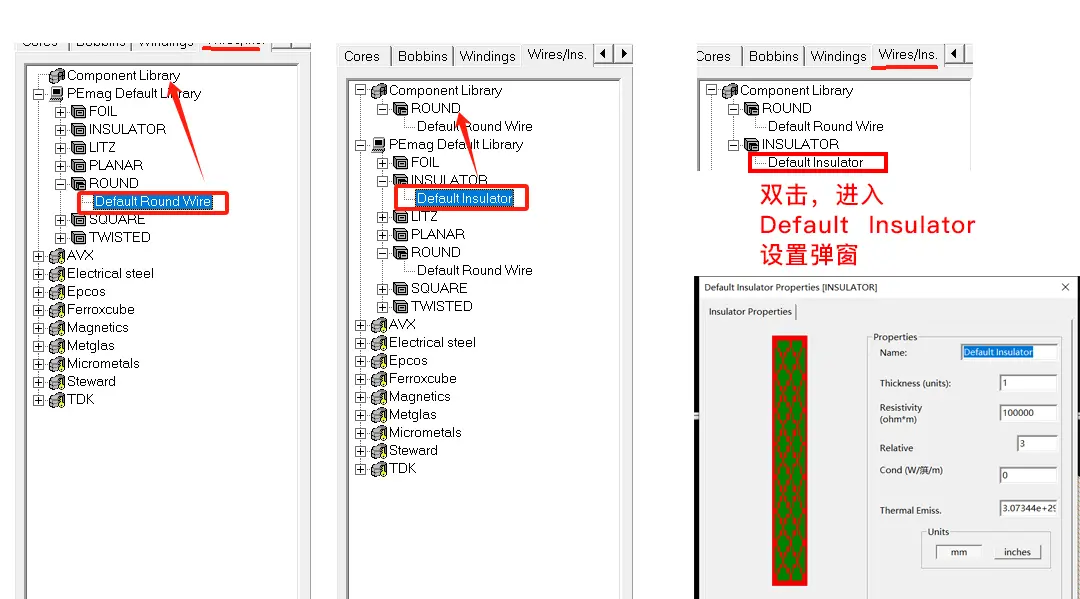

左下方库里切换到"Wires"选项卡——>PEmag Default Library下的 ROUND下面的Default Round Wire拖动到Component Library后——>继续找到PEmag Default Library下的INSULATOR下方的Default Insulator拖动到刚刚的Round下面

3-1设置绝缘层

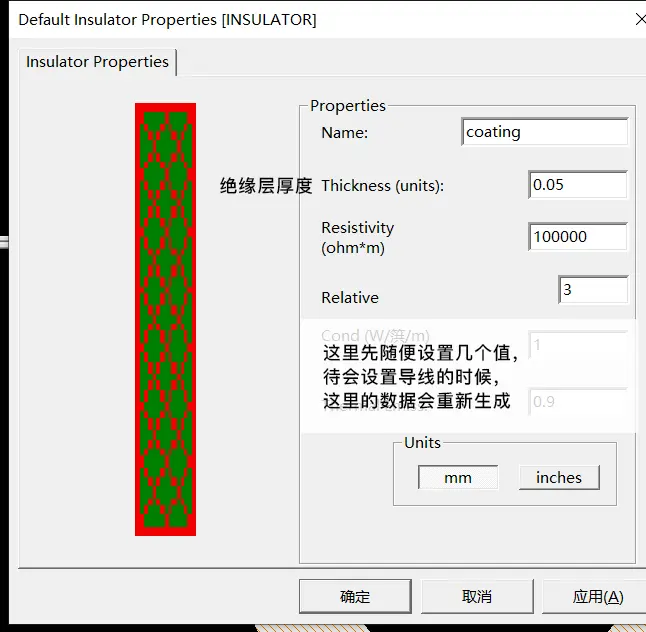

双击库里的INSULATOR下方的Default Insulator——>设置绝缘层，绝缘层设置如下图

3-2设置线缆的导体

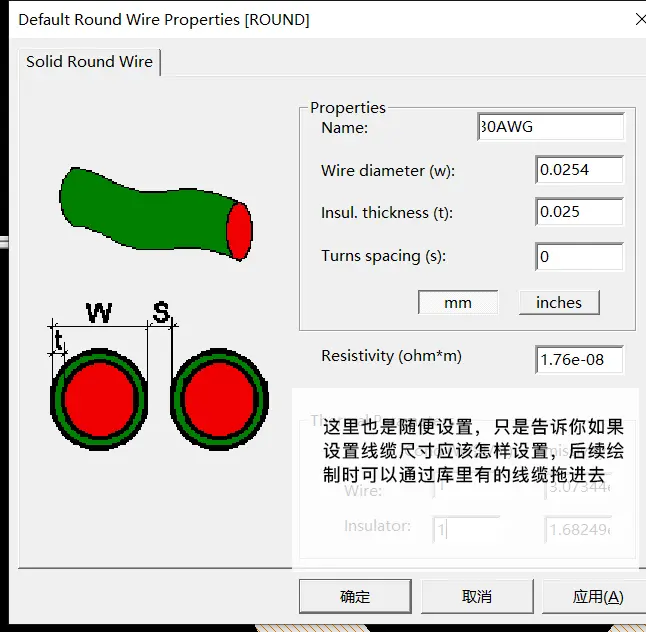

双击ROUND下面的Default Round Wire进入导线设置弹窗，这里是告诉你自己设置库里没有的线缆尺寸怎样设置

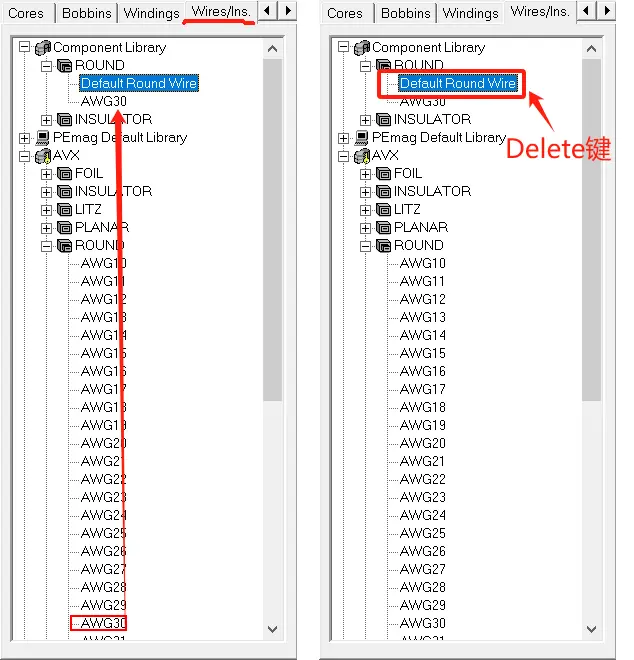

找到库里AVX下ROUND 的AWG30——>拖到Component Library下的Round里，再删除刚刚做示例的Default Round Wire

4、设置磁芯材料 core material

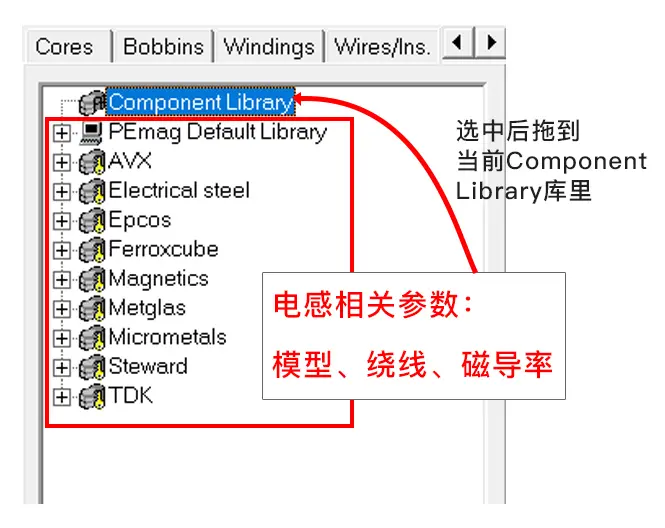

点击“▶”符号，切换到“core material”选项卡——>Magnetics——>IRON POWDER然后找到一个和你要用的电感相近的材料磁导率（软件里用的粉芯材料是美磁的材料）——>把这个材料给拖到Component Library里

到目前为止，就设置好了一个电感所需要的所有参数，接来才是真正的绘制电感

5、设置磁芯外的涂层（第一层layer）

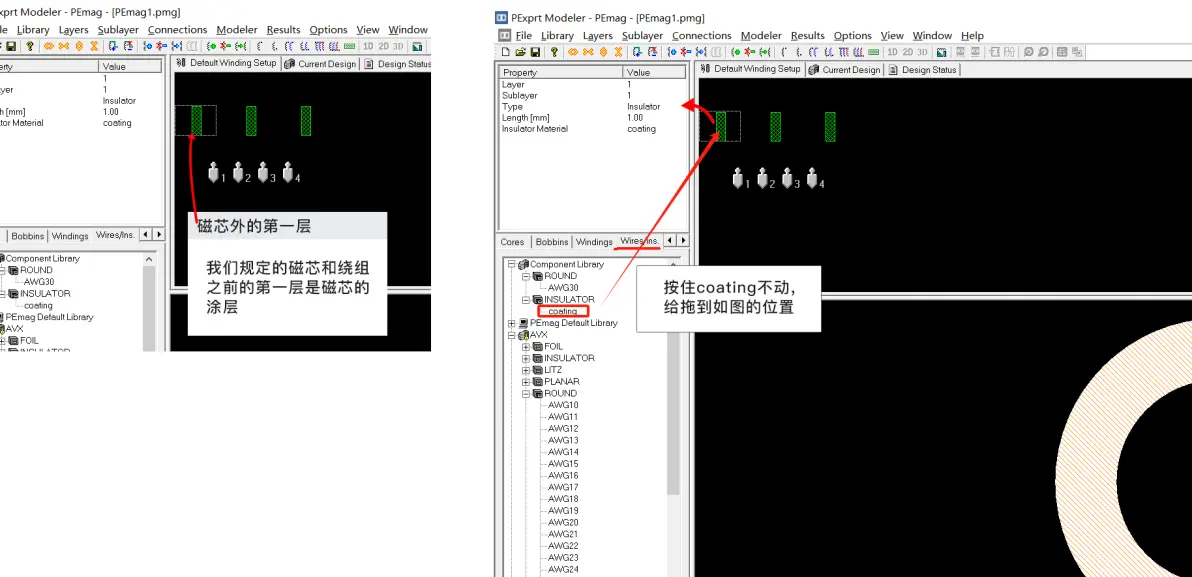

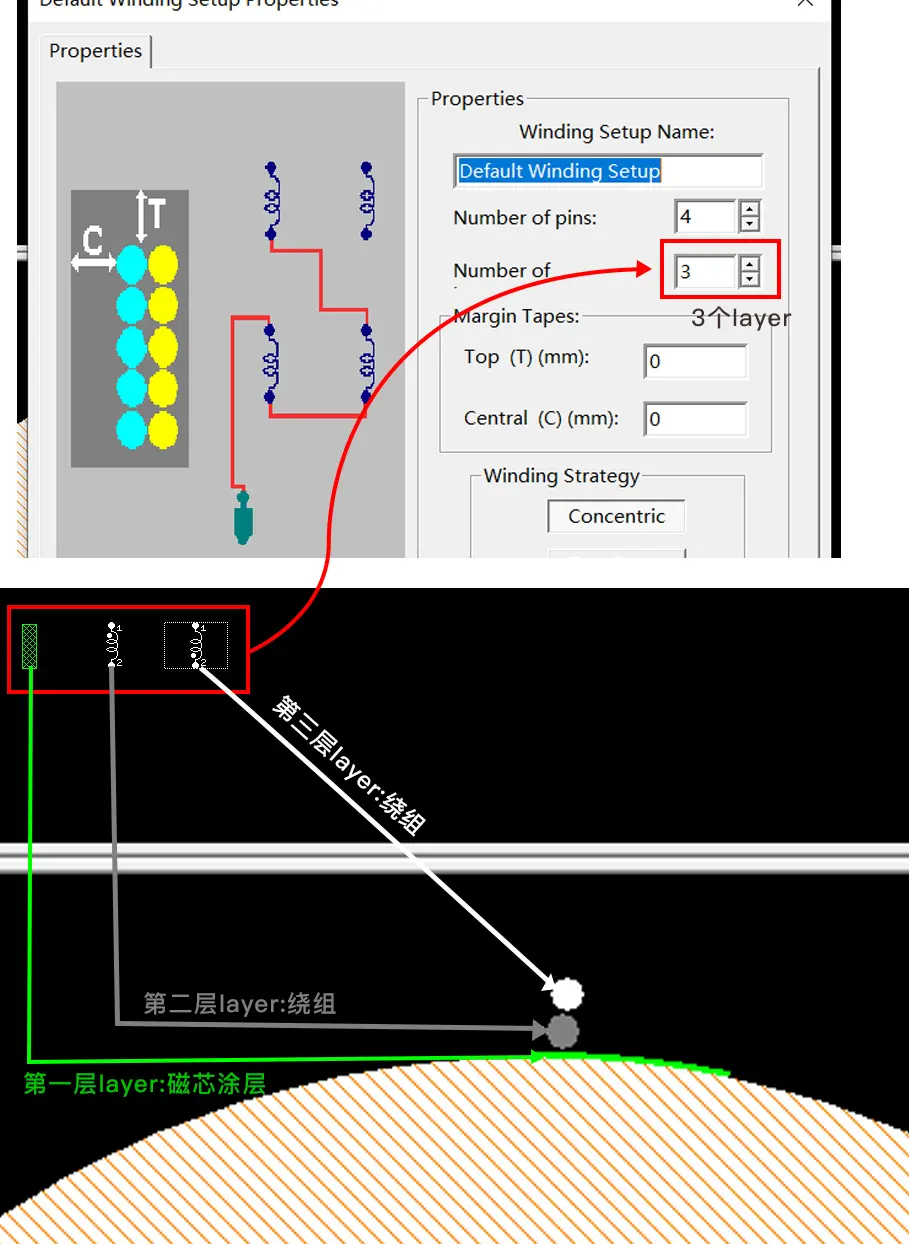

切换到“Wires”选项卡，找到我们设置的INSULATOR下的自定义的coating选中——>按住不动，拖到我们设置的3个layer的第一层，如下图所示

6、设置磁芯外的winding绕组（第二、三层layer）

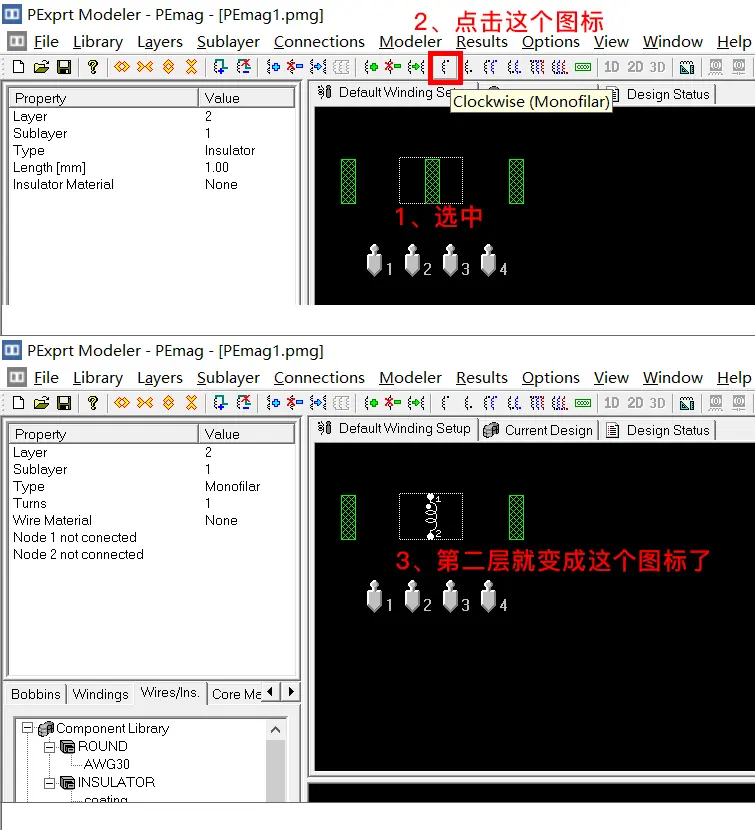

首先，我们需要设置第二层和第三层都为绕组，即第二个layer选中，去点击顶上的 “ Clockwise (Monofilar）”图标，如下图所示

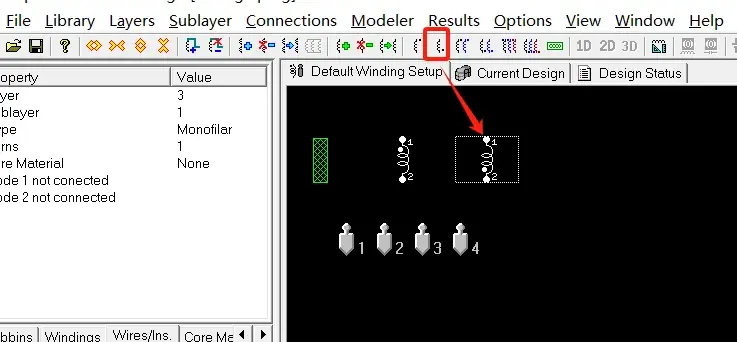

第三层同理，只是点图标时选择旁边的“Counterclockwise(Monofilar)”图标。

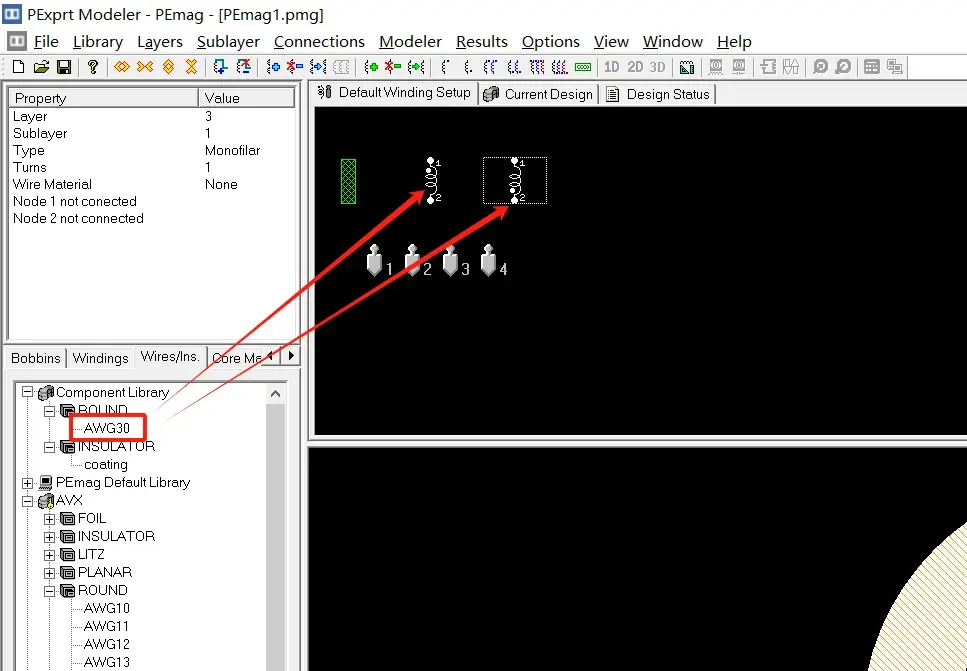

然后，继续在“Wires”选项卡下，找到我们设置的Round下的AWG30选中——>按住不动，分别拖到我们设置的3个layer的第二层和第三层，如下图所示

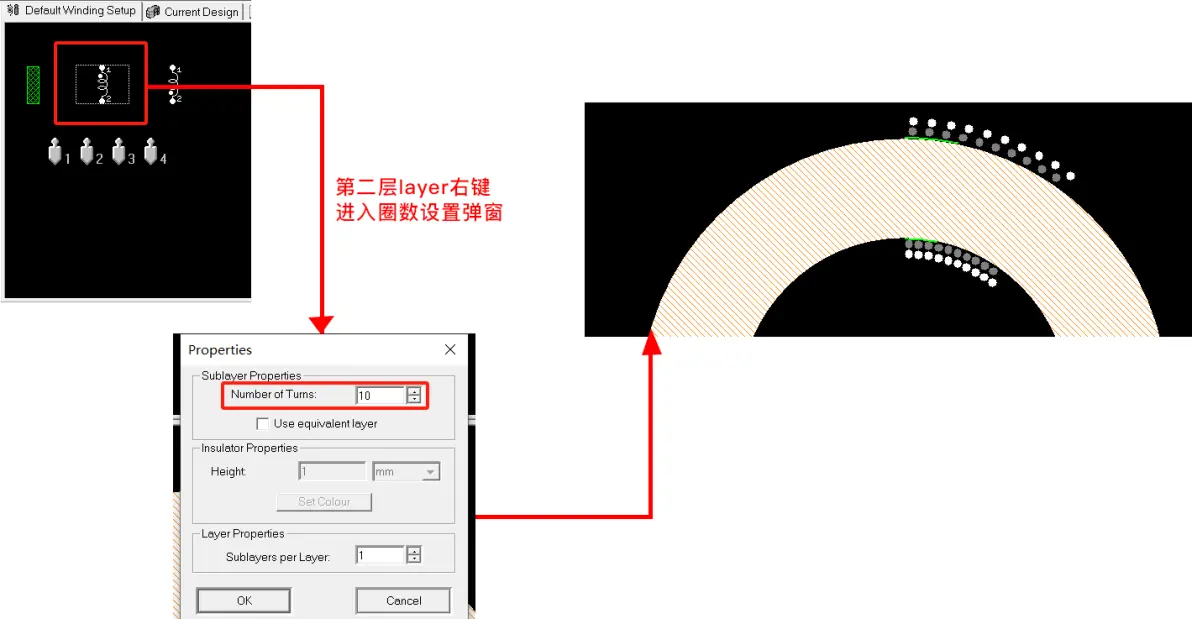

然后，第二、三层layer——>右键——>设置圈数弹窗，先随便设置个10圈，后面再做修改，如下图所示

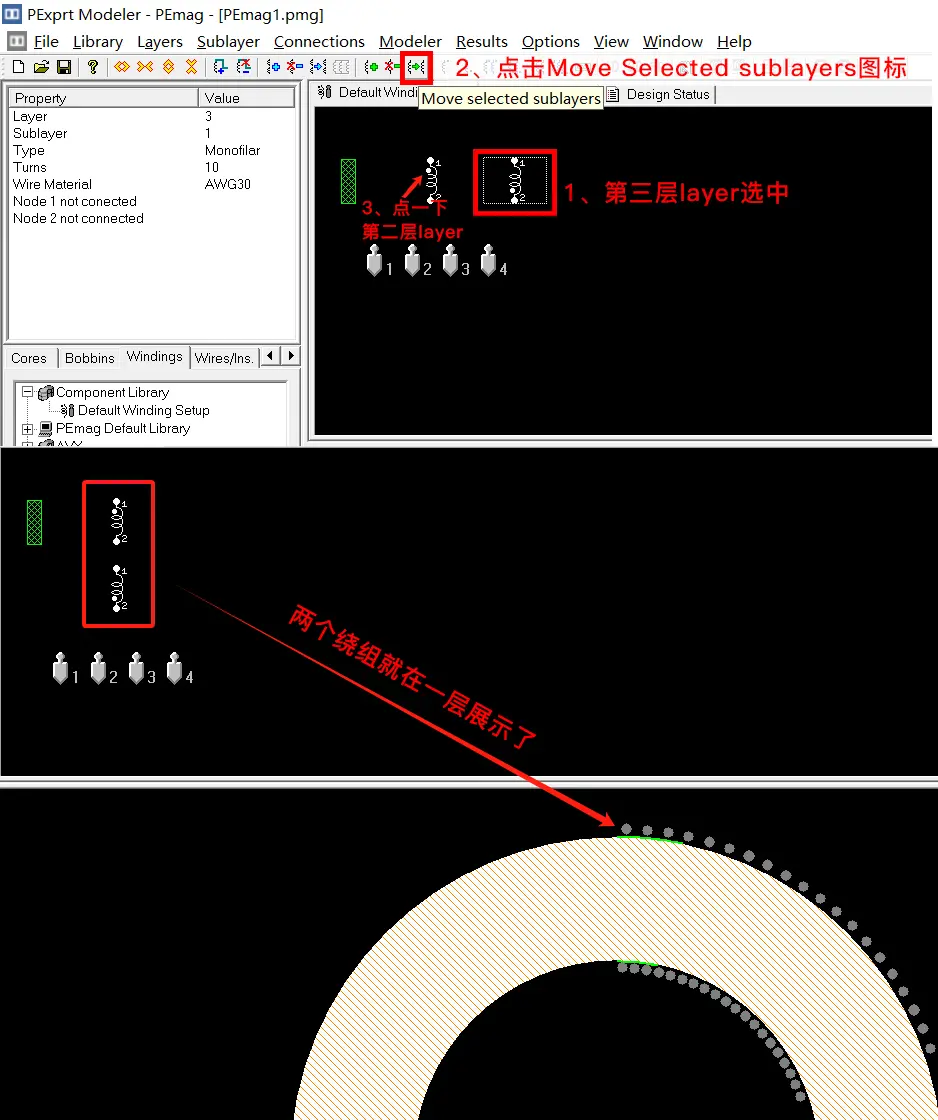

我们这里环设置的还是比较大，所以，绕线在一层就完全能绕下，所以，我们把第三层layer拖到第二层layer的下方具体设置方式如下图

7、连接绕组（Windings）和引脚（Pins）

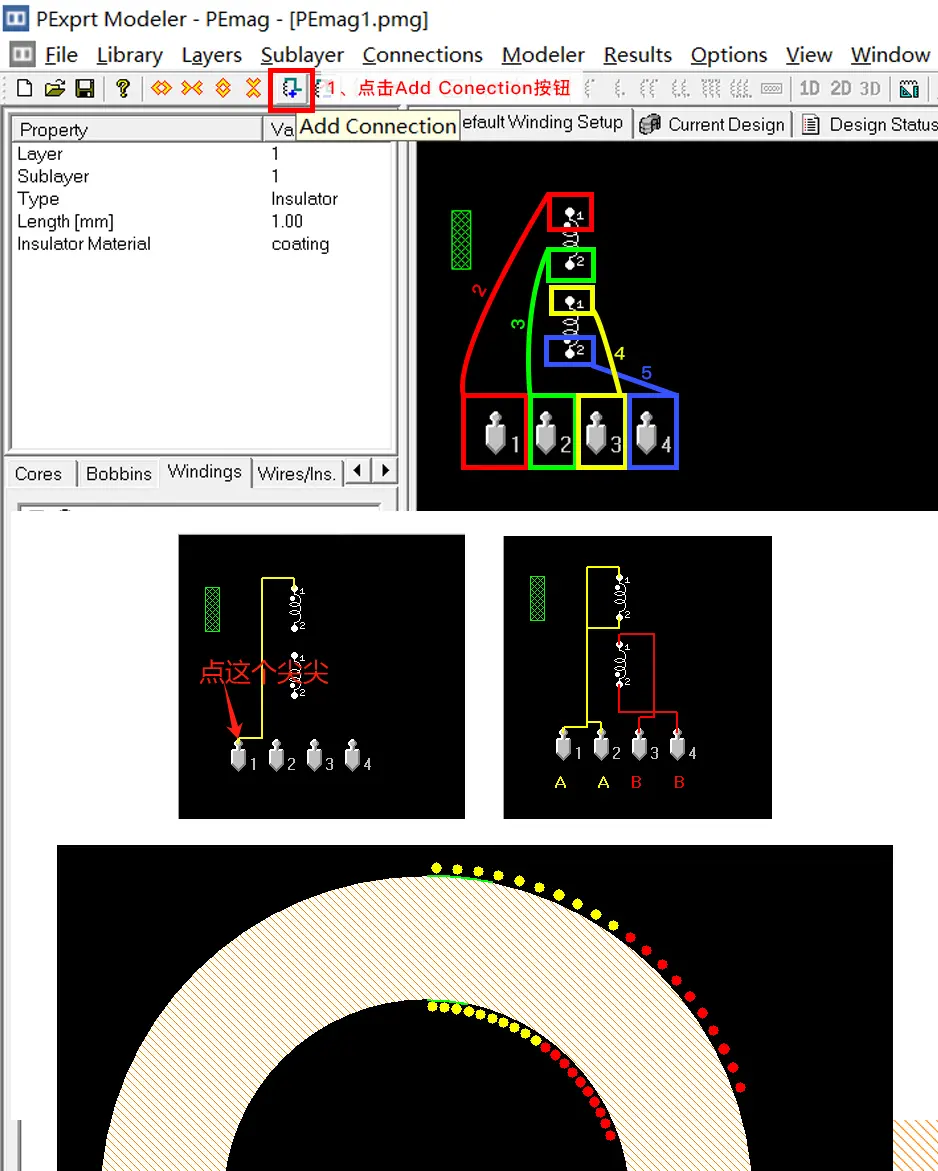

我们在中间上栏的Design staus查看状态，显示“ Layer2 Sublayer 1 Node 1 has no connection”就是说明我们的绕线和引脚没有连接起来，现在去把四个pins和绕组分别连接起来，具体设置如下图

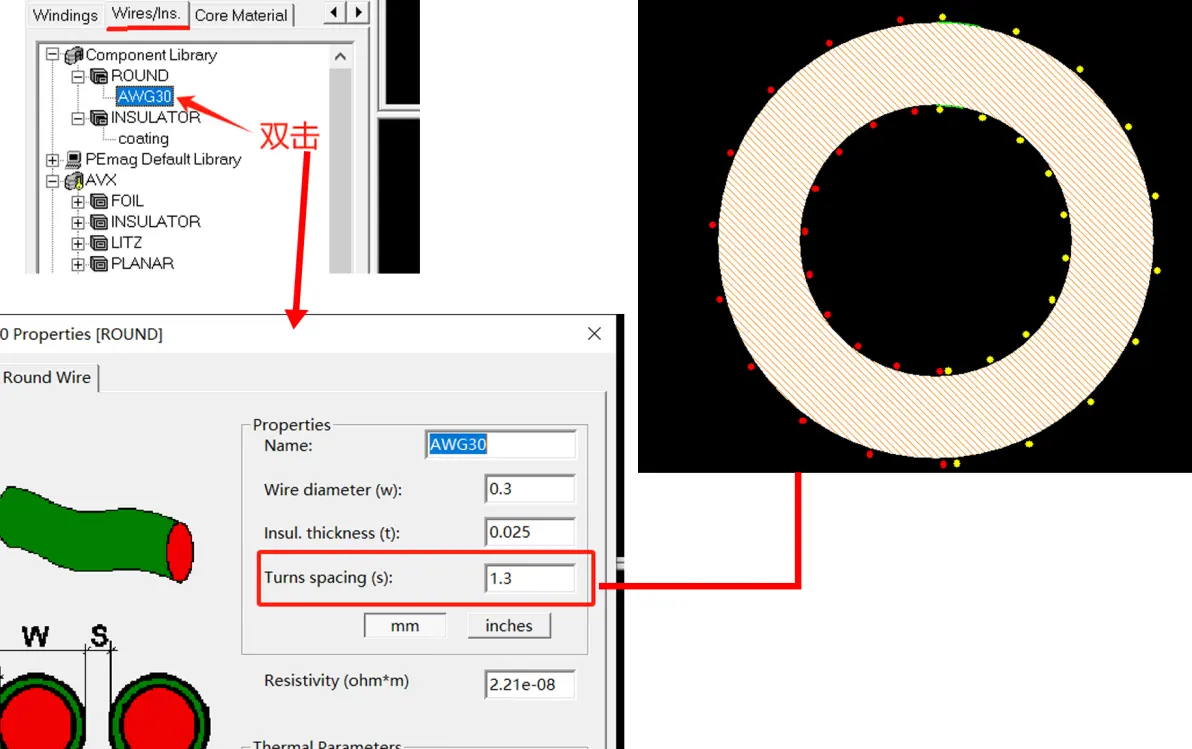

8、回到Wires选项下调整绕线的间距

因为我用的电脑上东西有点多，这里做演示就不改圈数，就修改一下绕线与绕线的间距，我这里设置的间距为1.3mm就能达到比较均匀的结果，这个间距需要自己一点一点的试

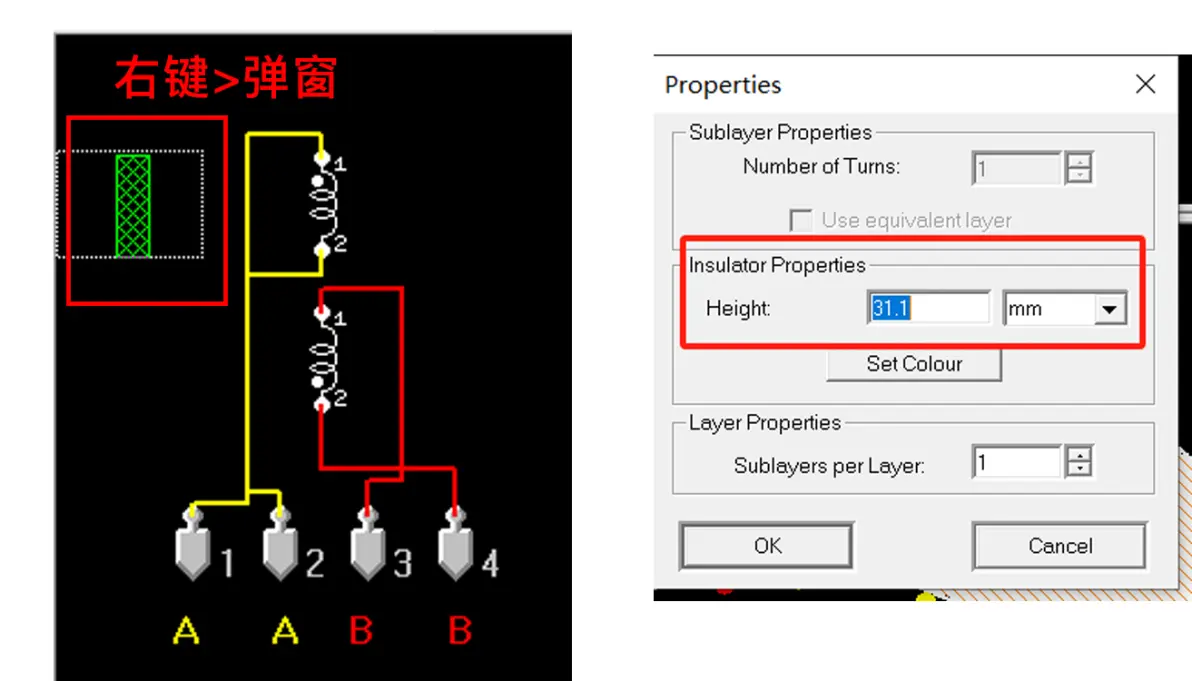

9、设置涂层的height

设置涂层,我这里是试到31.1mm时，Design staus栏里没有报错

10、开始生成模型

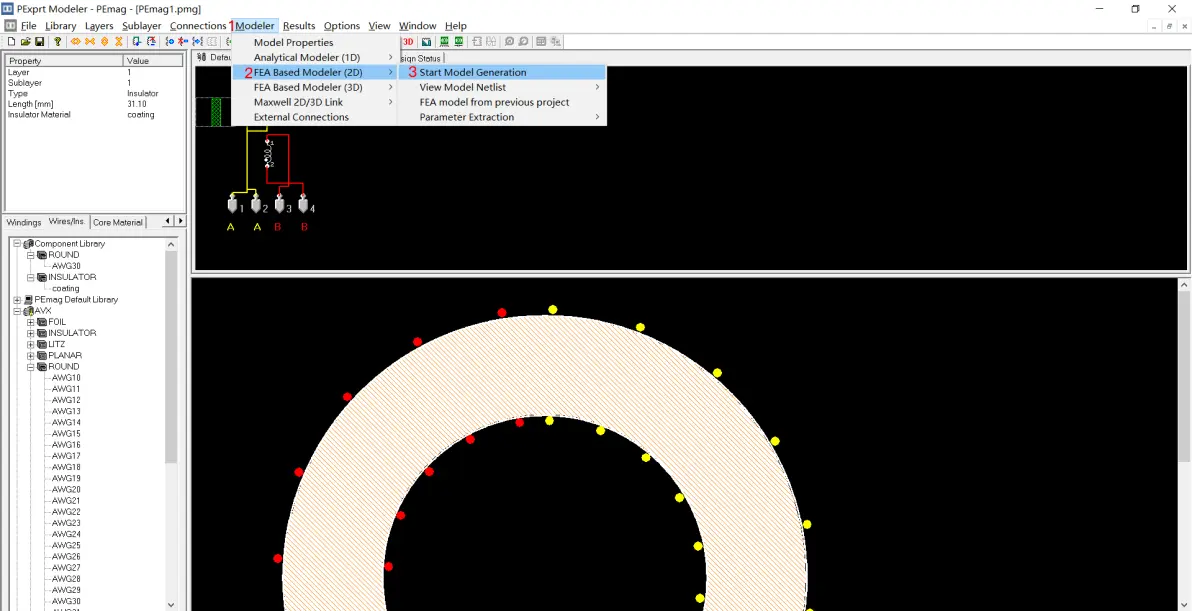

Modeler下拉—>FEA Based Modeler (2D)—>Start Model Generation

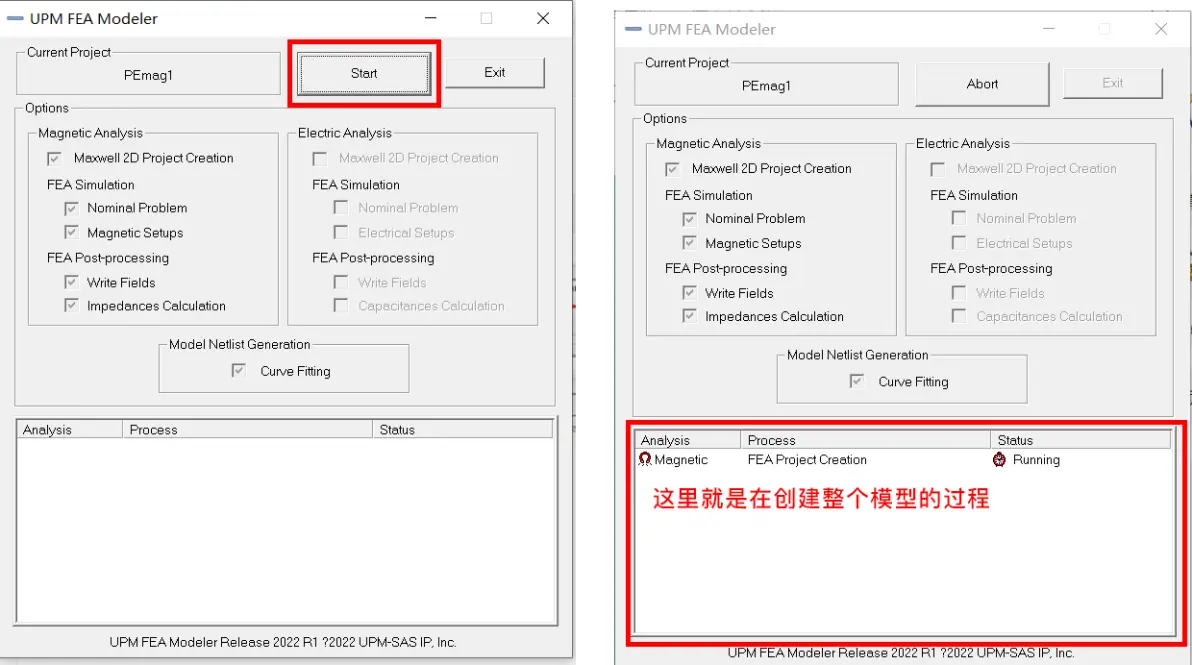

弹窗—>点击start按钮—>创建模型弹窗—>创建模型，这个过程有点长

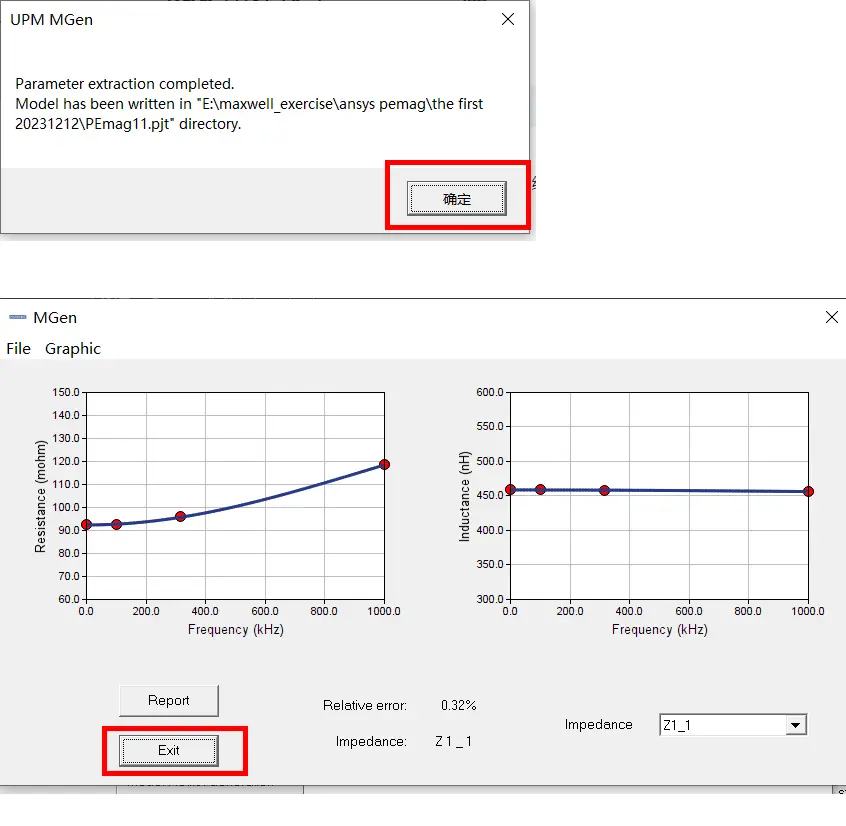

模型创建完成后会有以下弹窗，点击确定按钮——>另一个弹窗excit按钮

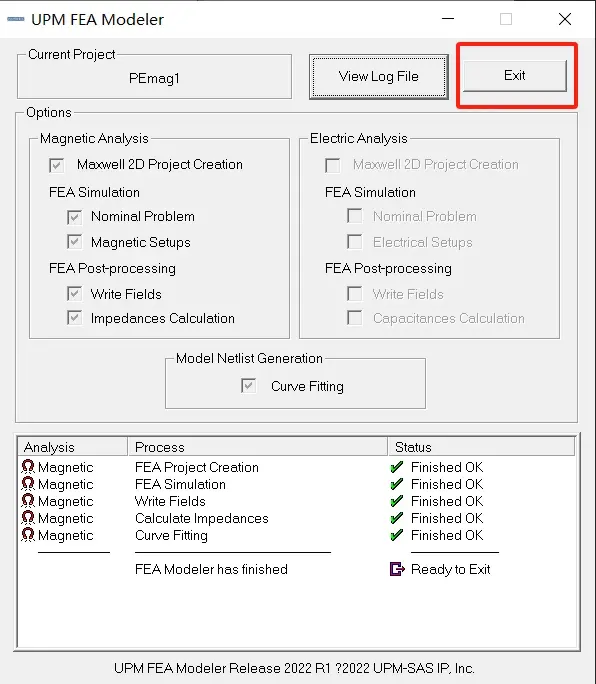

还有一个弹窗，点击excit按钮

11、查看结果

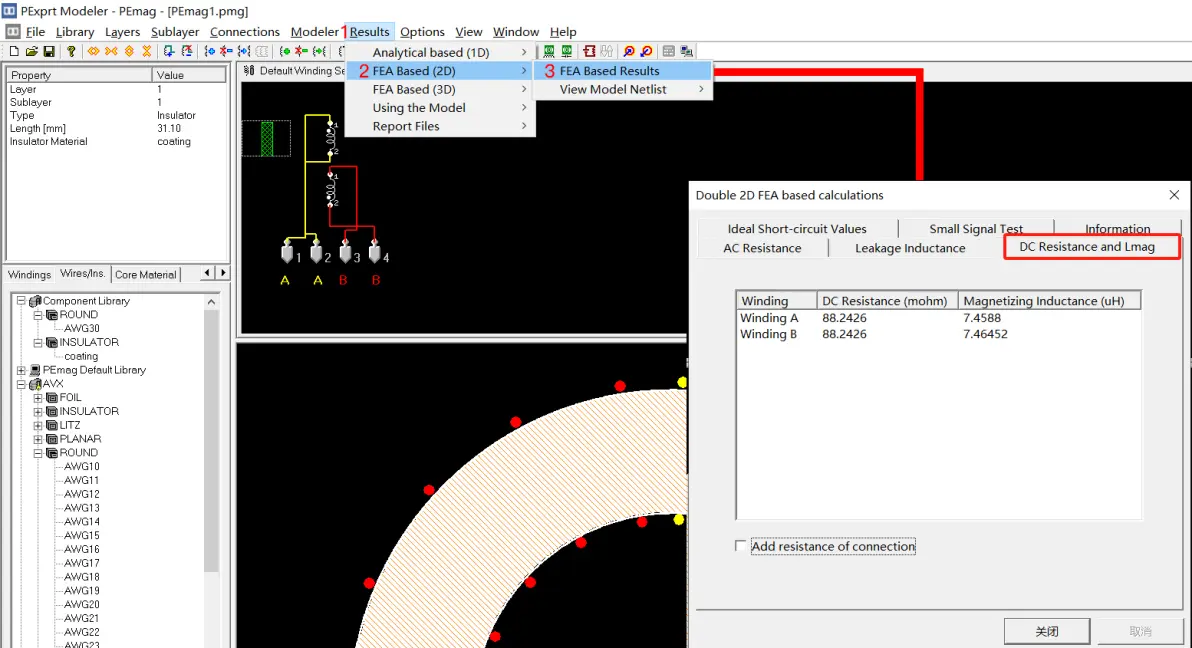

上一步完成后会回到Ansys PEmag软件里，Results下拉——> FEA Based (2D)——>  FEA Based Results——>出现弹窗——>DC Resistance and Lmag选项卡下可查看感量为7.45μH左右，我们可以计算一下，windingA有10圈，AL值是70，计算的话有7μH，大差不差，很OK了

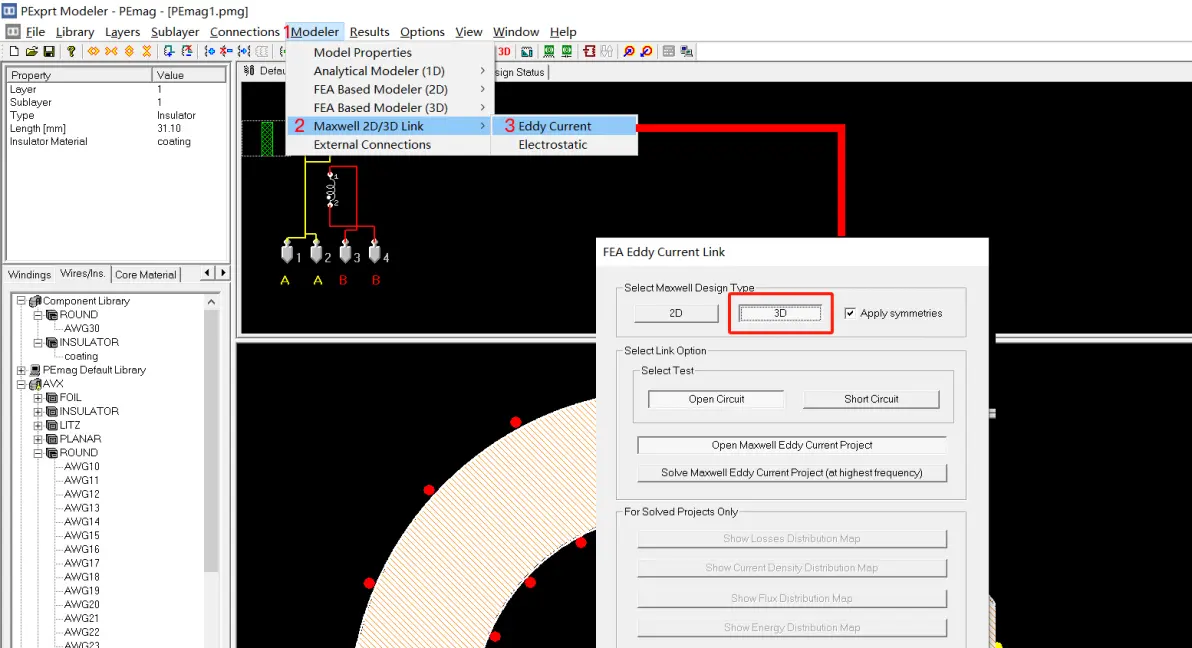

12、链接MAXWELL

即：Modeler下拉——>Maxwell 2D/3D Link——>Eddy Current——>弹窗选择3D

——>不勾选旁边的Apply symmetries——>OK

过程如下图
