该经验为大家分享一篇如何利用ansys进行线条的创建。

查看详情

一、ansys的准备工作

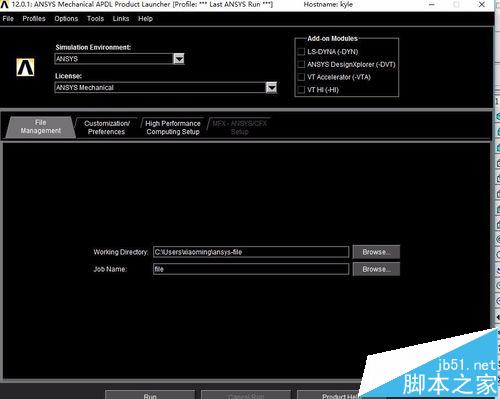

1、首先，双击打开ansys12.0，其他的版本的ansys都可以使用该教程，只要进入了ansys经典界面即可。然后我们的选择工作路径和文件名，点击run即可进入ansys的工作界面。

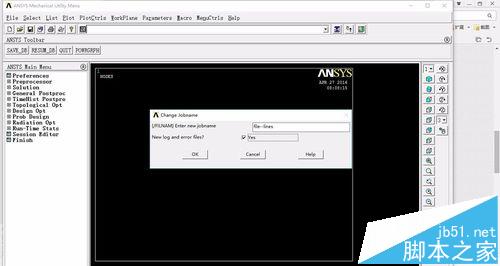

2、依次点击Utility Menu>File>Change Jobname，弹出对话框后，输入file-lines，点击YES，然后点击OK，如下图所示。（命令行方式：/FILENAME）

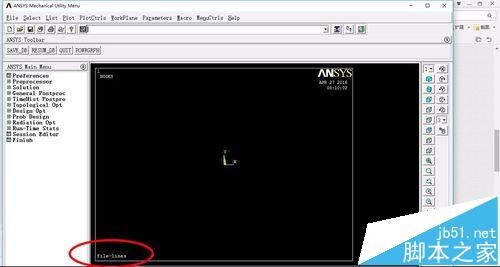

3、依次点击Utility  Menu>File>Change  Title，弹出对话框，我们可以输入example，点击OK即可完成定义分析标题。  （/TITLE  命令）（右击鼠标，选择replot，则会刷新，会看到左下角出现file-lines）

二、线条的创建

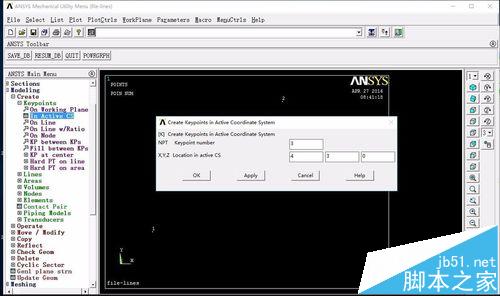

1、创建线条之前，得必须创建点，毕竟ansys不是专业的绘图软件，Main Menu>Preprocessor>modleing>create>areas>keypoints>on working plane，输入原点坐标0，0，然后创建第二个点在in active cs，点的坐标为10，10，0.

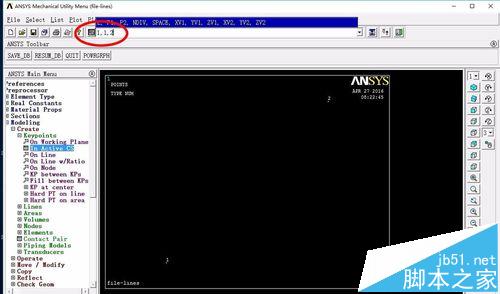

2、创建直线，快捷输入命令，L,1,2，即可创建直线。

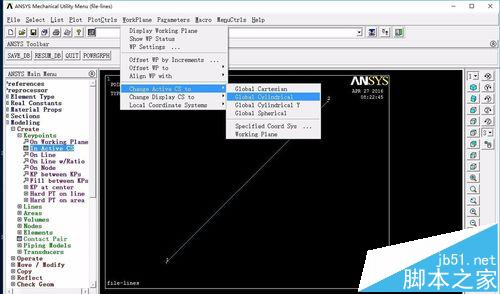

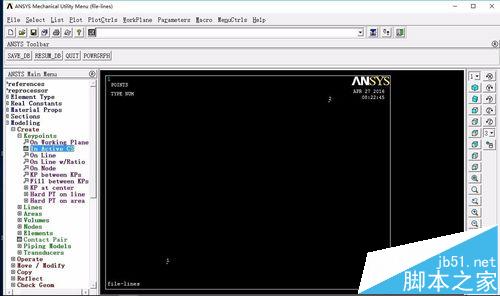

3、创建圆弧，更改为柱坐标系，方法如下图所示。创建点3，然后再在Main Menu>Preprocessor>modleing>create>areas>lines>arcs>by end kps&rad,选取点1，2点击OK选择下方的点3，输入半径大小即可完成。
