石墨烯建模实战教程:ANSYS版

模型预览


ANSYS石墨烯三维几何模型及网格划分。

ANSYS石墨烯建模教程的图1

建模教程

采用CAD石墨烯生成器进行建模,并将模型导入ANSYS内,具体建模步骤如下。

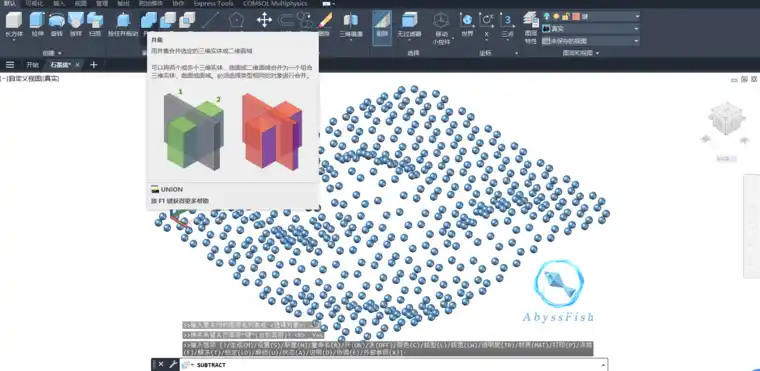

1.CAD模型生成后将两个图层内容利用并集命令分别进行合并。

ANSYS石墨烯建模教程的图2


2.将球体图层内容在原位置复制一份。

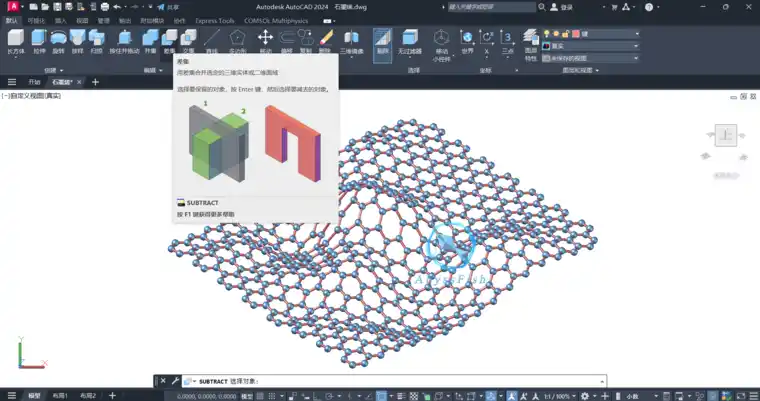

3.运用差集命令将红色化学键与一份蓝色原子进行差集操作。

ANSYS石墨烯建模教程的图3


4.将所有内容导出为iges格式。

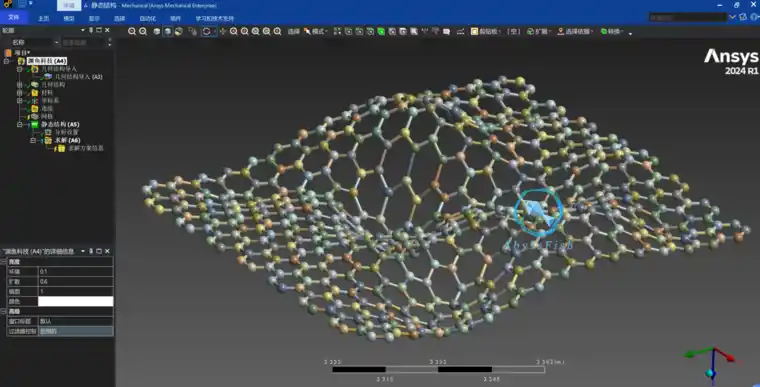

5.将iges文件导入到ANSYS Workbench软件内完成操作。

ANSYS石墨烯建模教程的图4

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
