AutoCAD机械制图新建格式教程

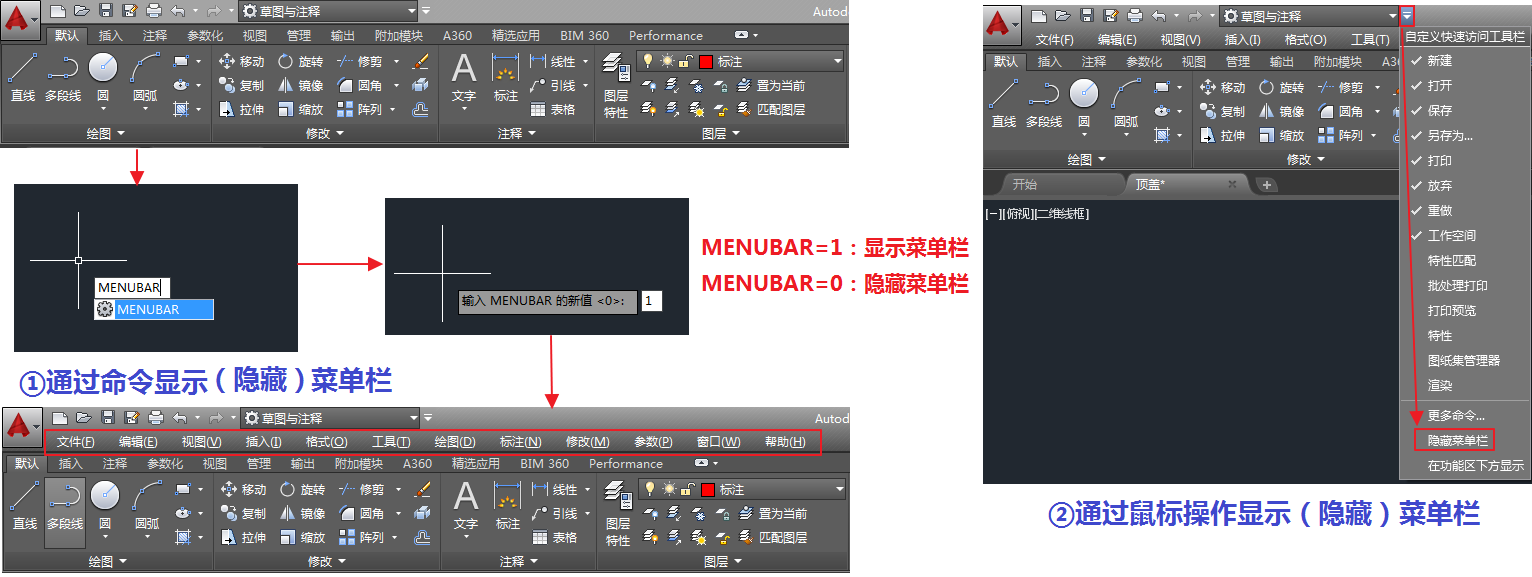

一、显示隐藏的菜单栏

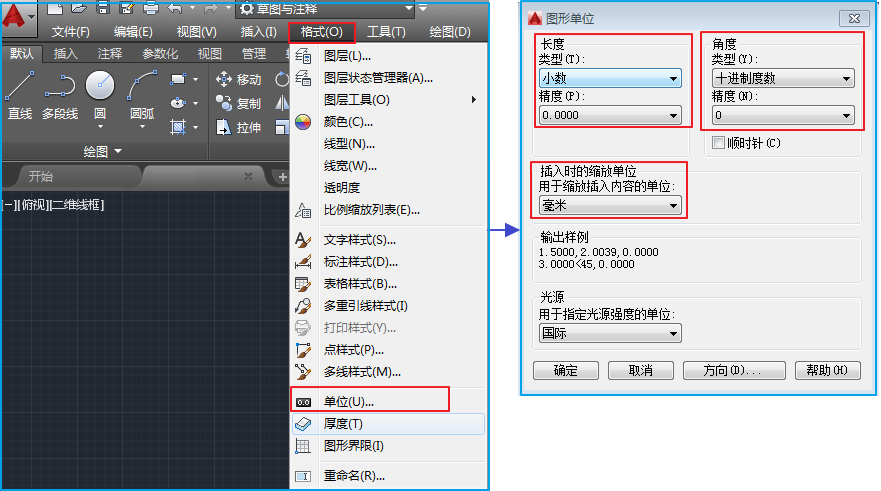

二、设置单位

三、新建线型样式

①用记事本打开acadiso.lin ,在末尾添加如下线形，中心线和虚线；

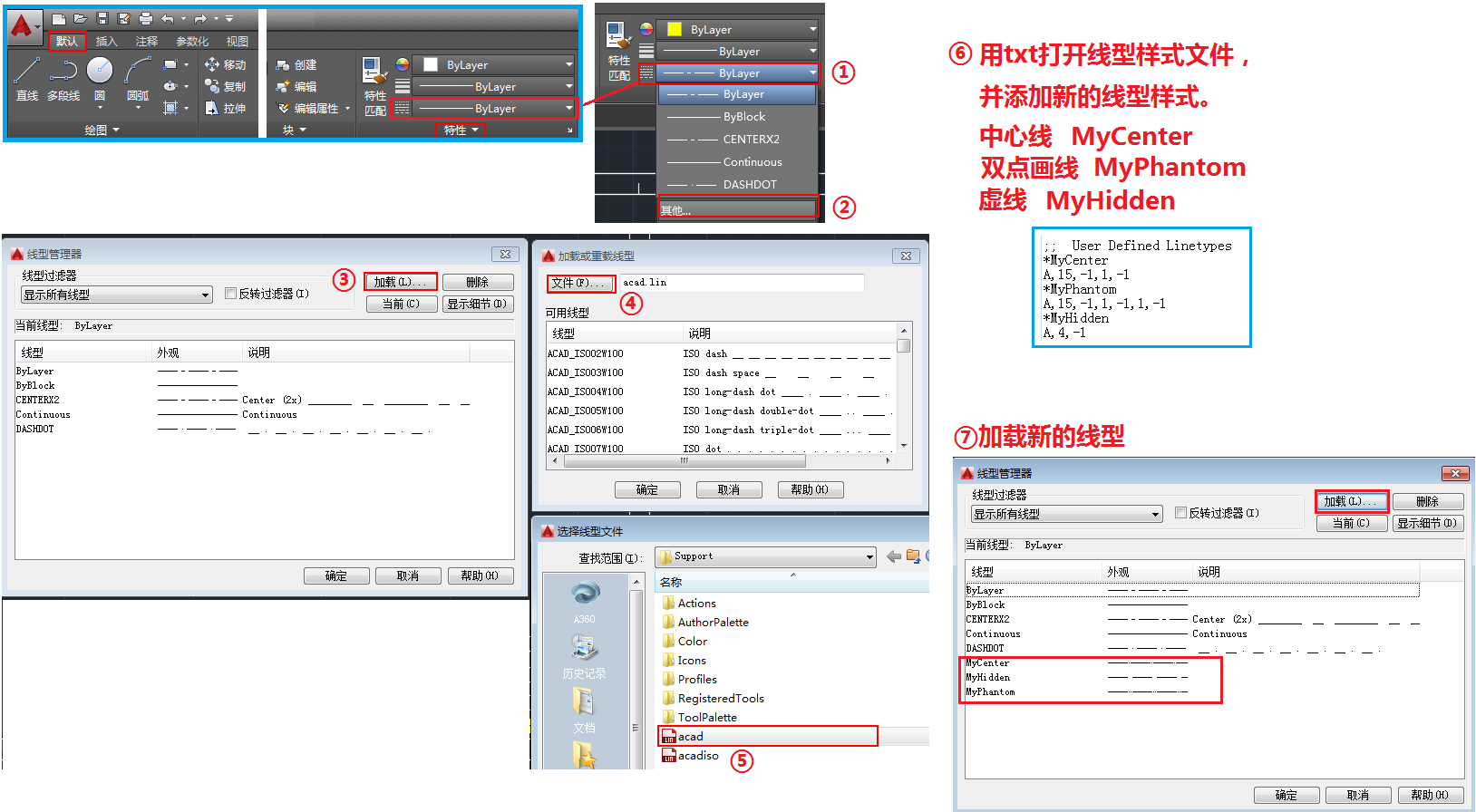

②菜单，格式→线型→加载→文件→右击acadiso选打开，即可用记事本打开acsdiso.lin文件；或者如下图所示，可打开acsdiso.lin文件；

③在该文件中找到“;; User Defined Linetypes”，在下面添加如下图所示的新线型样式（按机械制图标准给定的中心线，双点画线，虚线格式）；

四、创建文字样式

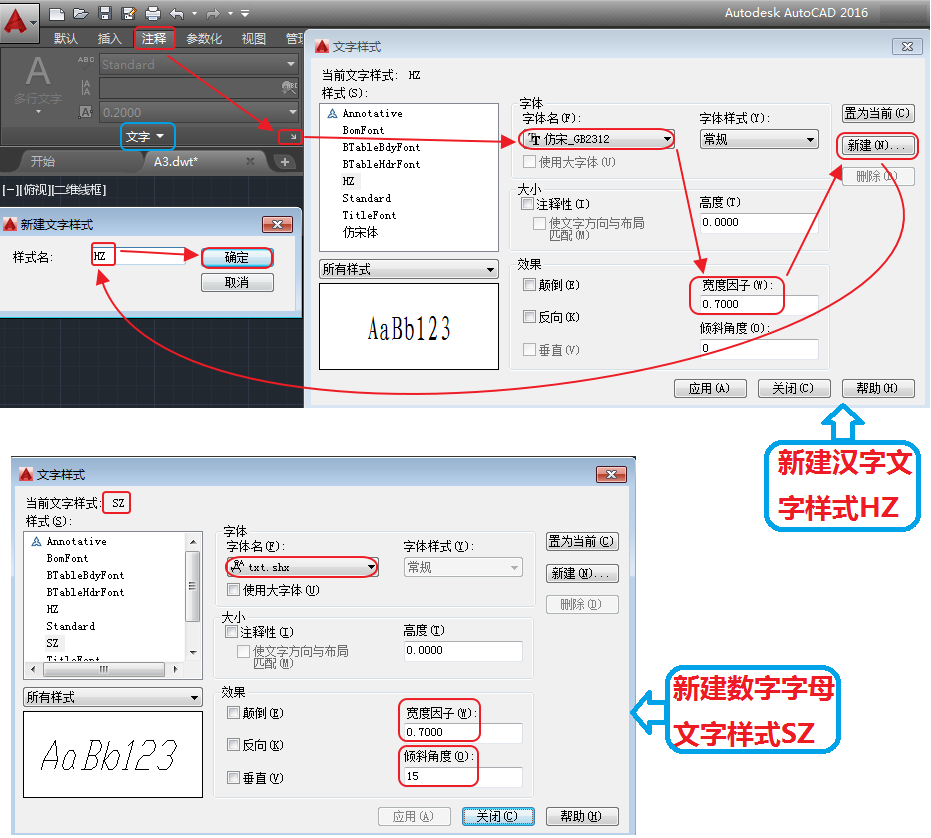

①菜单，格式→文字样式，打开文字样式对话框，或者按下图操作；

①创建汉字（HZ）   字体：仿宋体（或者仿宋GB_2312）；宽度因子：0.7；倾斜角：0；

②创建数字（SZ）   字体：txt.shx；不使用大体字；宽度因子：0.7；倾斜度:15;

五、创建标注样式

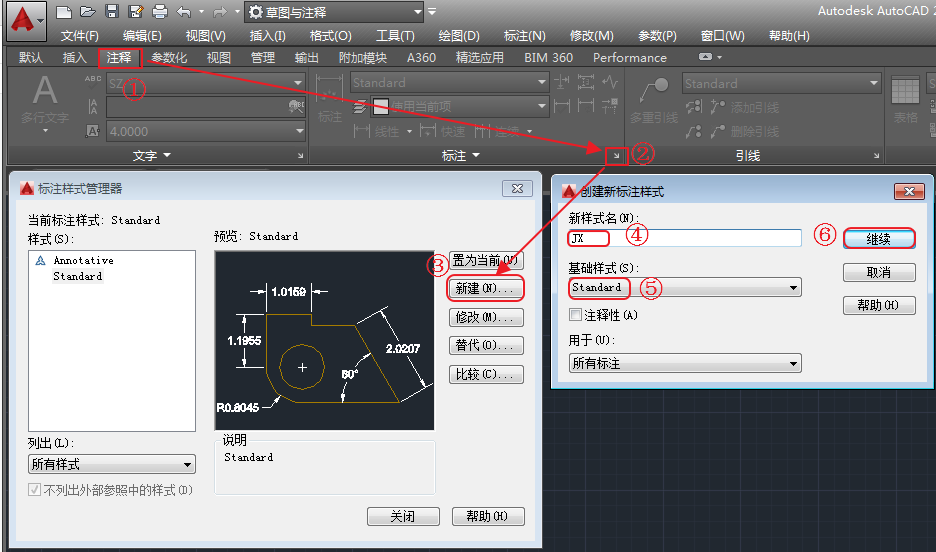

①菜单，格式→标注样式，打开文字样式对话框，或者按下图操作；

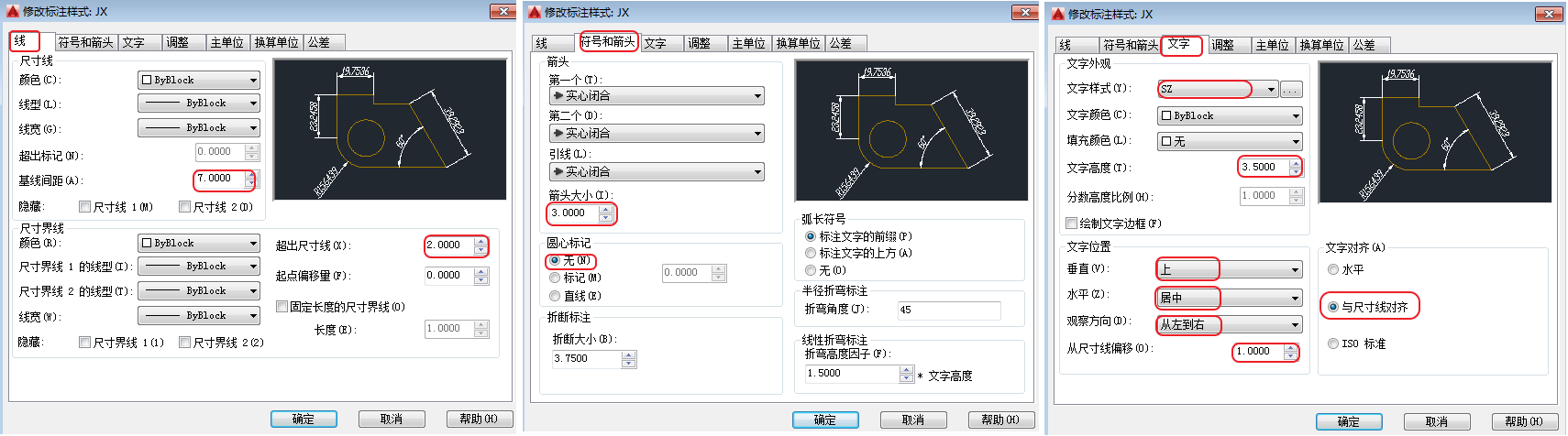

②新建常规机械制图标注样式（JX）

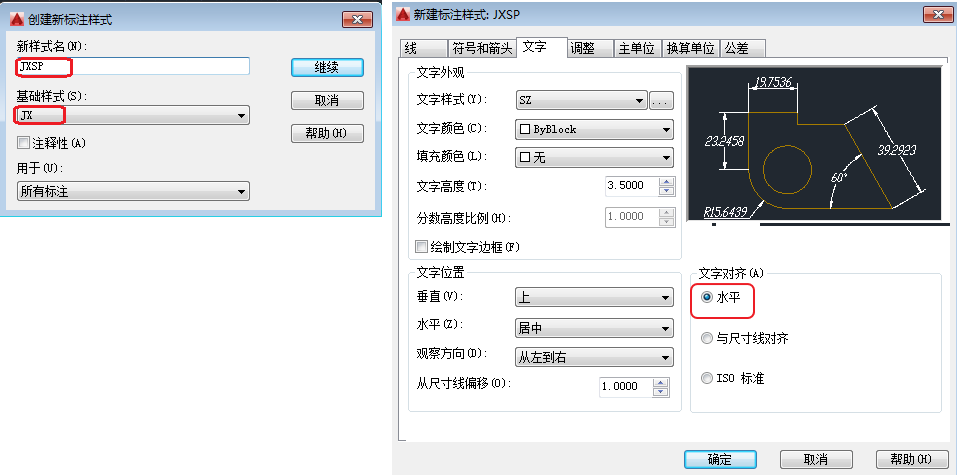

③新建水平机械制图标注样式（JXSP），该样式继承(JX)样式，只需将文字对齐改为“水平”即可；

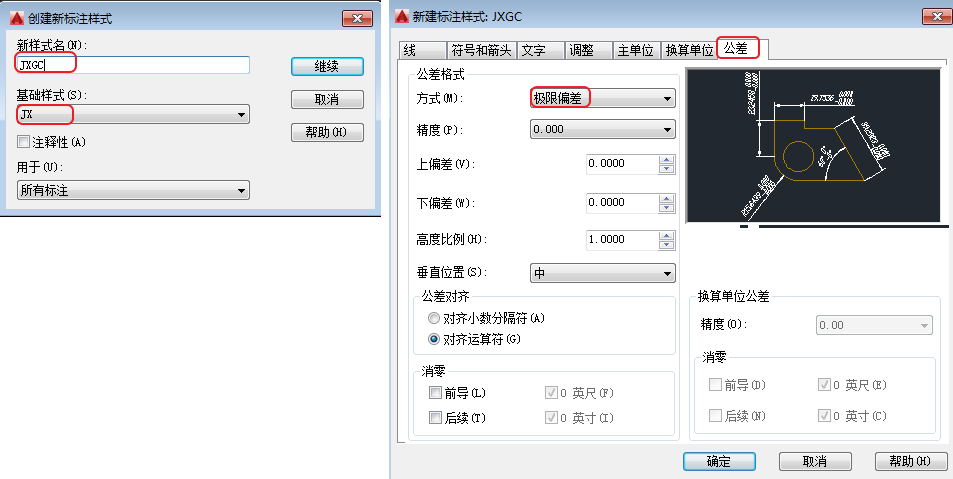

④新建公差标注样式（JXGC）,该样式继承(JX)样式，修改公差菜单的参数，该样式可按需新建；

六、新建图层

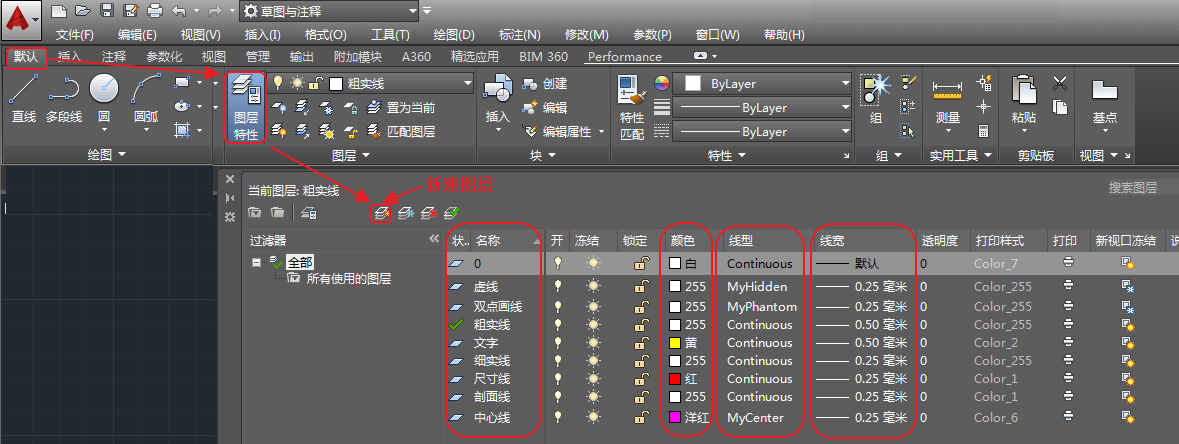

①菜单，格式→图层，打开图层对话框，或者按下图操作；

图层是为了便于图形的编辑、调用显示，使图不至于太杂乱。

图层的内容并无太多要求，一些基本的线型，如：粗实线、细实线、中心线、虚线必须要有，其他，如：公差，文字，尺寸，表面粗糙度等，按需新建。图层的颜色也并无要求。

对于线宽，机械制图中，粗实线可取0.7mm, 细实线对应取0.35mm；或者粗实线取0.5mm, 细实线取0.25mm；

七、新建图框，标题栏，明细栏

①为了保持样板图的格式不可变，以及方便添加内容，图框、标题栏，明细栏用到了块，标题栏使用到了块，下面为块的新建介绍，以上标题栏为例；

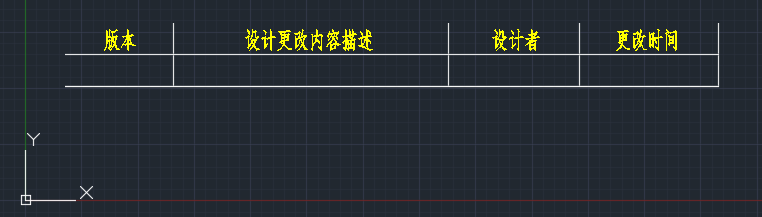

②先把要做出块的上标题栏画出来，尽量靠近坐标原点一些；

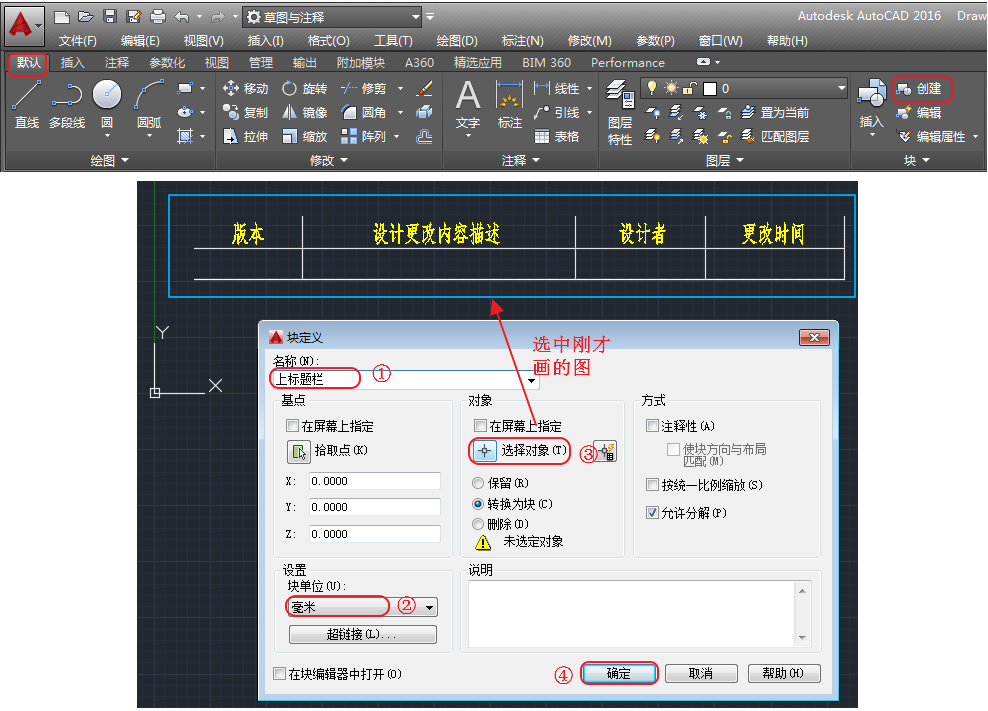

③新建块，菜单→绘图→块→创建，或者按下图操作；

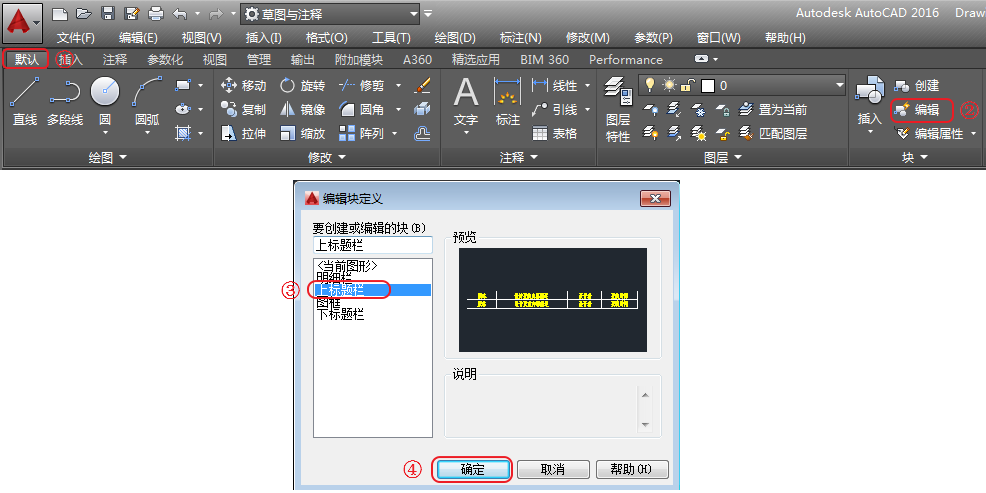

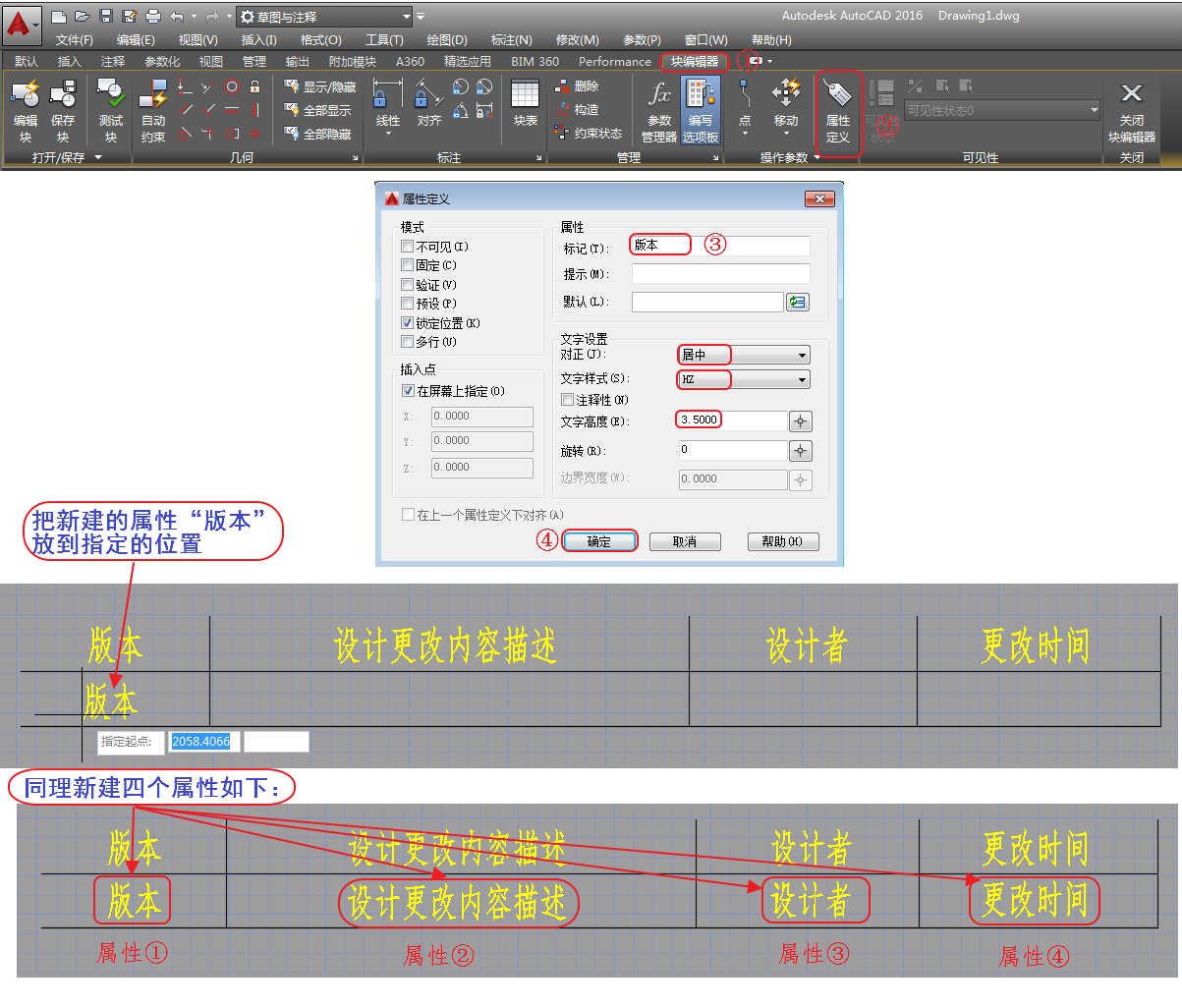

④通过第③步已经新建好了上标题栏的块，下面需添加属性，添加属性是为了更方便的插入标题栏内容；

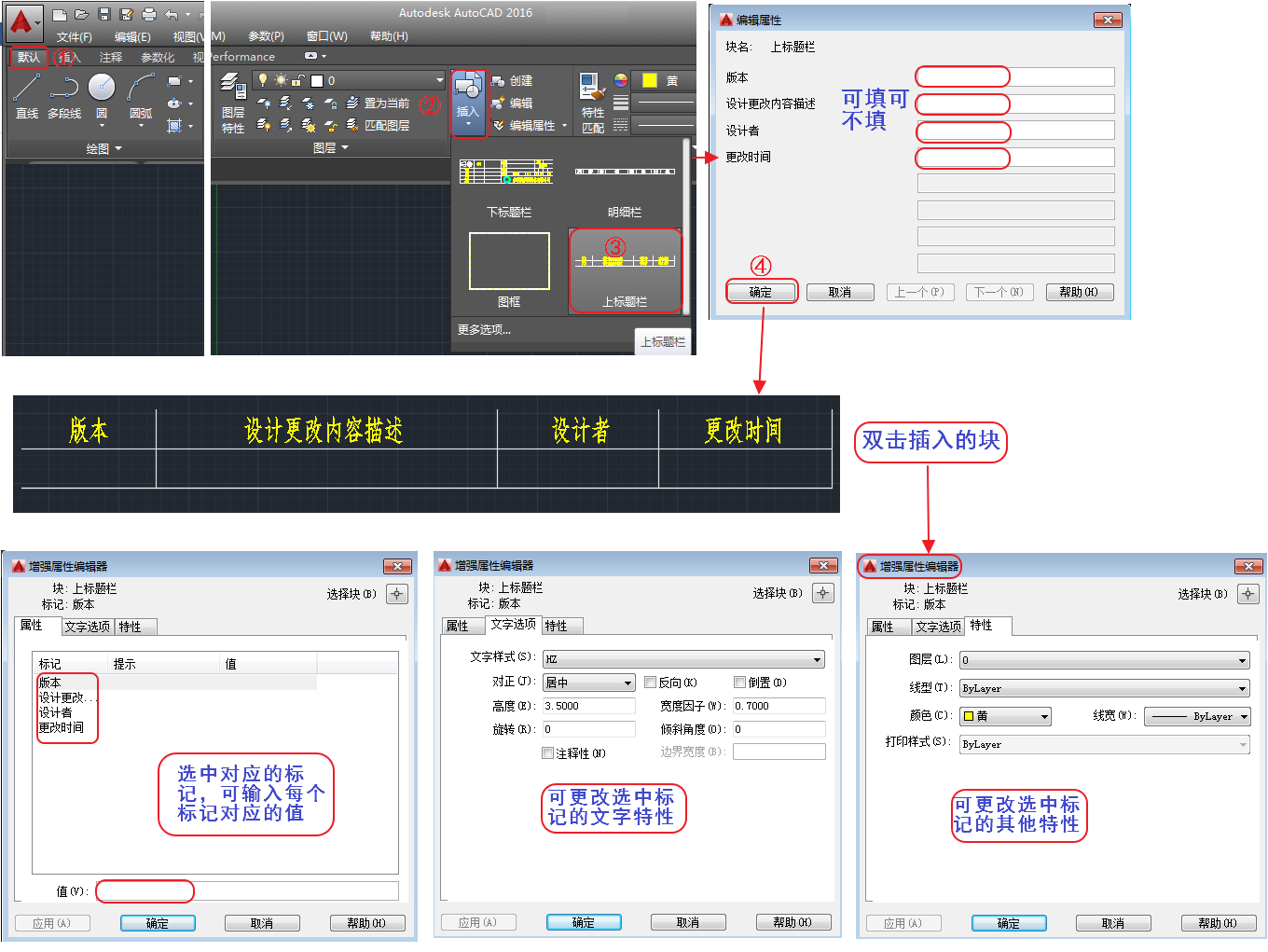

⑤插入块

⑥同样的方法可以新建下标题栏，明细栏。

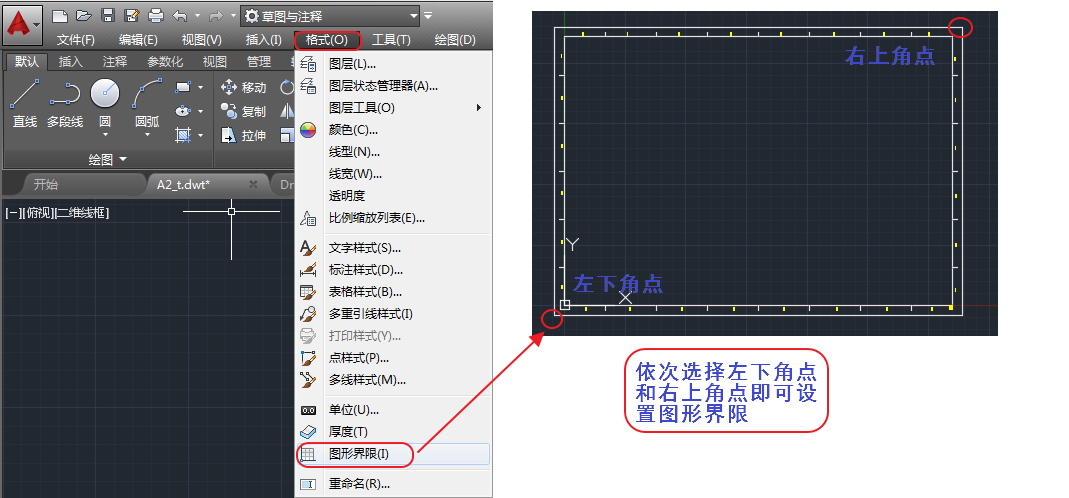

⑦设置图形界限

八、新建的样板图的应用

通过以上方法可以新建出符合规范的A2,A3,A4样板图（.dwt格式），将.dwt格式的样板图拷贝到AutoCAD样板存储路径文件夹下，下次新建.dwg格式的工程图时，选择需要的样板图即可。

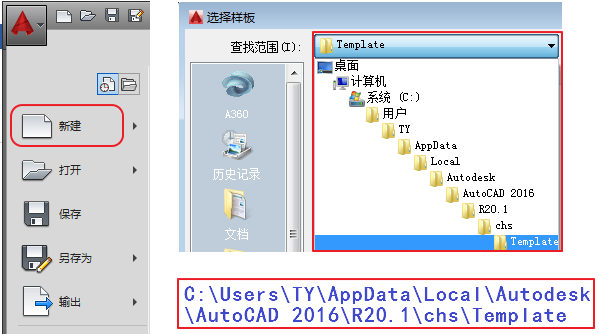

一般AutoCAD样板存储路径文件夹如下：
