ANSYS LGEN命令详解：轻松复制或移动线组

1.命令格式

• LGEN, ITIME, NL1, NL2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE

其中，

• ITIME：复制产生线的次数（包含原本的这组线），必须大于1。
• NL1, NL2, NINC：待复制/移动线的线号，复制/移动从NL1到NL2（默认等于NL1），增量为NINC（默认为1）的所有线。如果NL1=ALL，则忽略NL2与NINC的值，复制所有[LSEL]选择的线。如果NL1=P，则激活图形拾取功能，忽略命令剩余内容，使用鼠标操作。当然NL1也可以是组件名，这时忽略NL2与NINC的值。
• DX, DY, DZ：在激活坐标系中复制线上关键点的X、Y、Z坐标增量（圆柱坐标系是DR,Dθ,DZ；球坐标系是DR,Dθ,Dφ）。
• KINC：复制产生线上关键点的编号增量。如果KINC=0，则使用允许使用的最小关键点号。
• NOELEM：是否复制节点和单元选项，可取如下值
• 0—如果线上附属节点和单元，则一同复制
• 1—不复制附属在线上的节点和单元
• IMOVE：是否保留原来的线（关键点移动还是复制），有如下选型：
• 0—复制线，原来的线保留
• 1—移动线到新位置，且关键点号不变，忽略ITIME,KINC和NOELEM的值
• 注：由给定线通过复制或移动，生成另外的线以及与它们相关的关键点和网格。生成线的MAT、TYPE、REAL和ESYS等属性与原线相同，并与当前的属性设置无关。

2.操作路径

• Main Menu> Preprocessor> Modeling> Copy> Lines 如图1所示
• Main Menu> Preprocessor> Modeling> Move / Modify> Lines 如图2所示

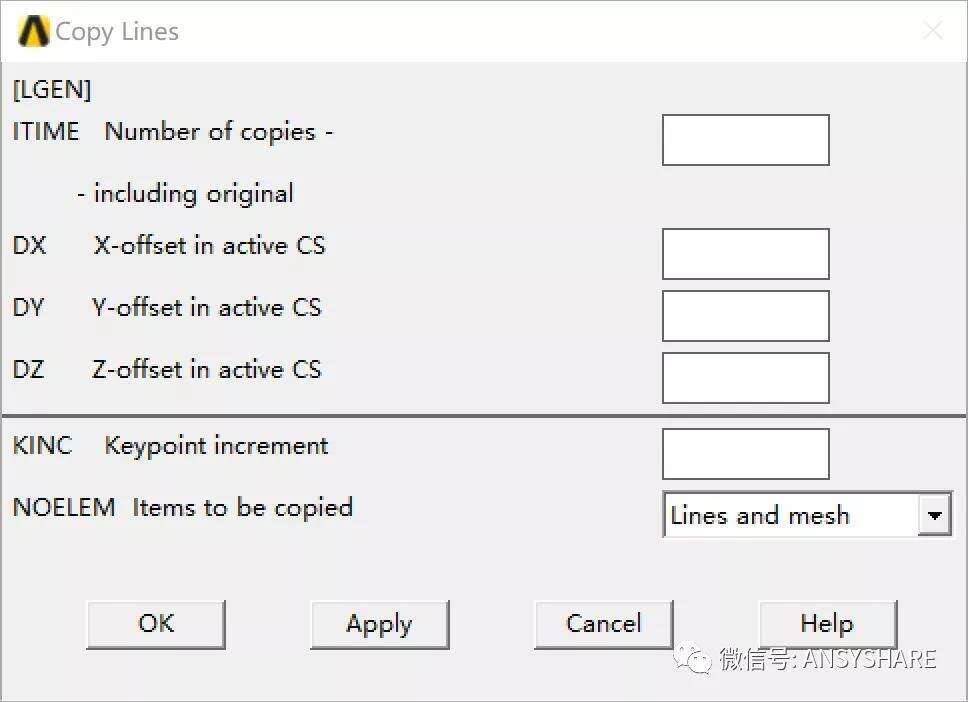

图1复制操作提示框

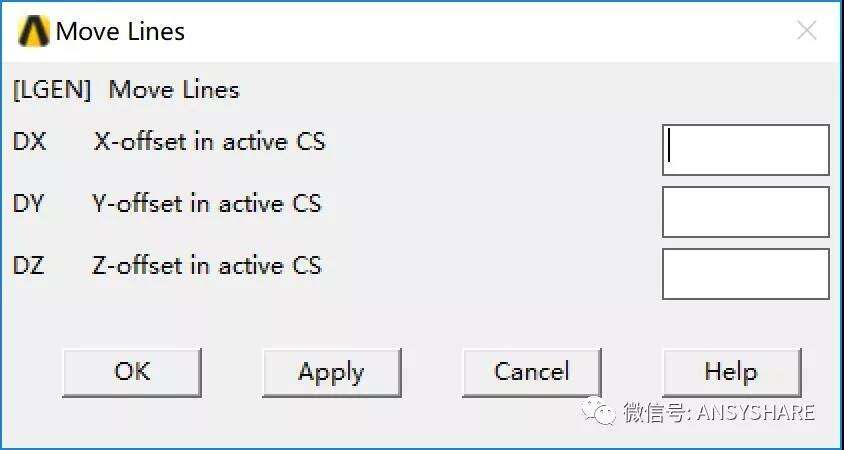

图2移动操作提示框

3.实例

输入命令

/PREP7

K,1,2,0,0

K,2,1,1,0

K,3,2,2,0

LSTR,1,2

LSTR,2,3

LGEN,3,1,2,1,3,,,0,1,0

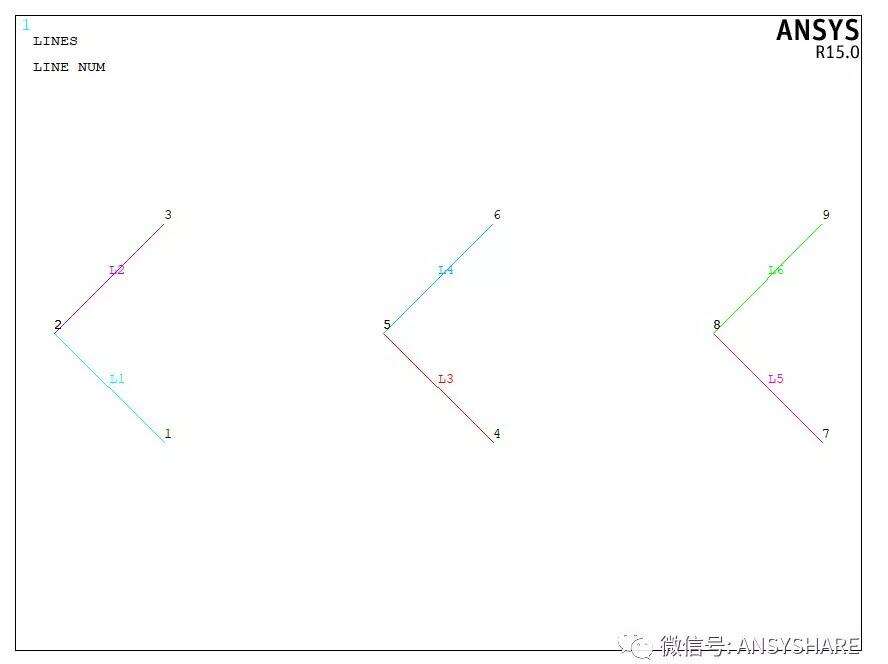

则生成的图线如图3所示

图3生成的线

4.参考资料

• ANSYS HELP 15.0
