ANSYS ADRAG命令详解：沿路径扫描生成面

1.命令格式

• ADRAG, NL1, NL2, NL3, NL4, NL5, NL6, NLP1, NLP2, NLP3, NLP4, NLP5, NLP6

其中，

• NL1, NL2, NL3, NL4, NL5, NL6：待扫描线的线号，这些线必须是不间断的。如果NL1=P，则激活图形拾取功能，忽略命令的其它内容。如果NL1=ALL，则沿路径扫描所有的线（除定义扫描路径的线外）。此外，NL1也可以是组件名。
• NLP1, NLP2, NLP3, NLP4, NLP5, NLP6：定义扫描路径的线号，这些线必须是不间断的。

2.操作路径

• Main Menu >Preprocessor >Modeling >Operate >Extrude >Lines >Along Lines

3.实例

输入命令：

  /PREP7

K,1,1,0,0

K,2,0,0,0

K,3,0,1,0

K,4,1,1,0

LSTR,1,2

LSTR,2,3

LSTR,3,4

K,5,0,0,1

K,6,0,0,3

LSTR,5,6

ADRAG,1,2,3,,,,4

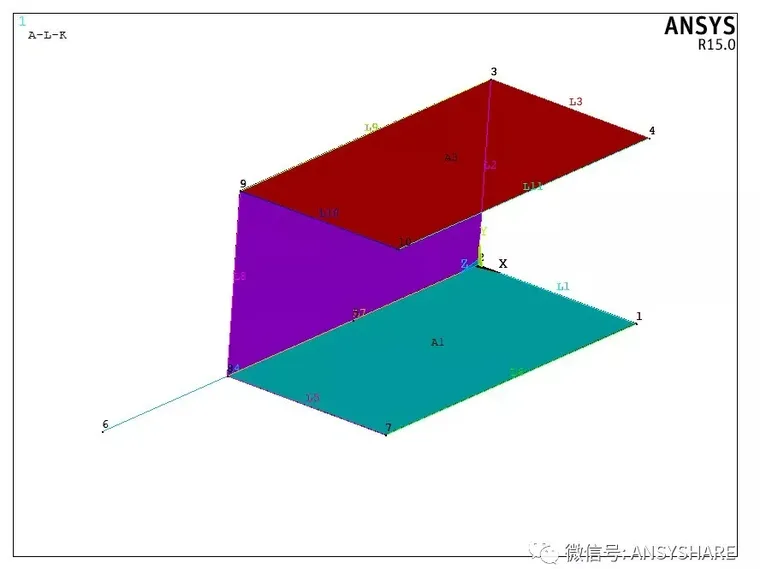

则生成的图形如图1所示

图1 生成的图形
