ANSYS WORKBENCH梁-板组合模型建模方法

在WORKBENCH中用梁-板组合建模的问题,用点焊和接触都有问题。感觉不需要用点焊和接触,实际上只需要在DM中简单处理就可以了。


问题如下,是一个H型框架,在其上铆接两块板。框架的四个角点被固定,而在左边一块板上施加垂直于板面的均布载荷。现在要对该问题用有限元建模并仿真。



由于这里涉及到两类单元,一种是梁单元,一种是板壳单元。在WORKBENCH中,默认的梁单元是BEAM188,而板单元是SHELL181.而 BEAM188中每个节点一般有6个自由度,SHELL181中每个节点也是6个自由度,因此二者的节点自由度可以无缝的耦合在一起。

下面说明操作步骤。


1. 创建项目示意图。



2.在DM中创建第一个草图,形成H型框架。注意这里对于上下两条长边是分成了四段。

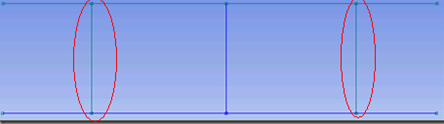

3. 在DM中创建第二个草图,只包含两个竖直的边。其位置与是上图中两个点的连线。



4. 先对草图1中的直线生成线体。

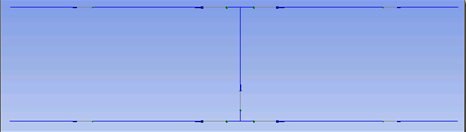

得到的结果如下

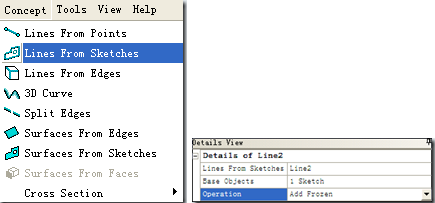

5. 再对草图2中的直线生成线体。注意此时是ADD FROZEN。

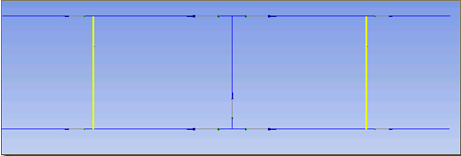

得到的结果如下



6. 从前面的边生成面,先生成左边的板。

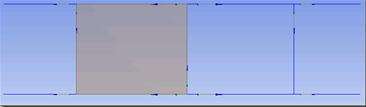

得到如下图的结果。



7. 从前面的边生成面,再生成右边的板。

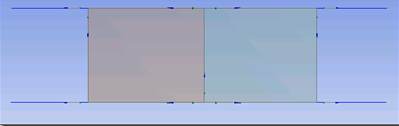

得到如下图的结果。

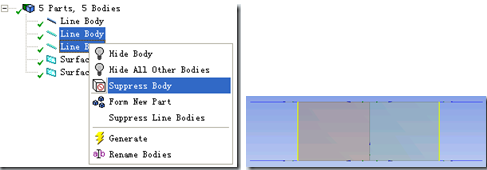

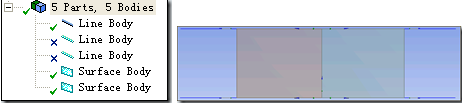

8.压制中间两条不需要的线体。



得到的结果如下



9.创建矩形截面。

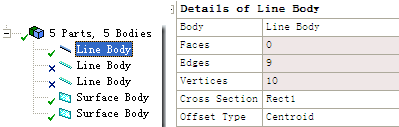

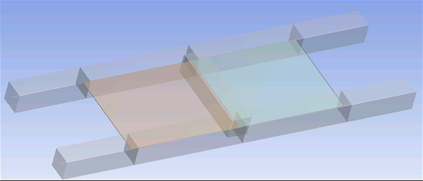

10. 把该矩形截面赋予给梁的截面属性。



得到的结果如下



11. 把一个线体,两个面体生成一个新的PART。这一步是关键。它取代了点焊和绑定接触。



得到的结果如下


12. 进入到DS中划分网格。

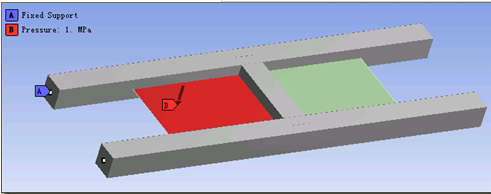

13.固定四个关键点。

14. 施加分布力系。

15.仿真并查看变形。
