ANSYS ADPL语言构建波纹钢梁模型指南

1、模型描述:钢梁为工字型梁,但中间腹板为正弦曲线,因此为波纹腹板钢梁。钢梁上板跨度8m,高6m,下板跨度7m,高5m。上下梁宽1m。波纹为正弦曲线,在下板上的波长为0.4m,波纹半幅高0.1m。

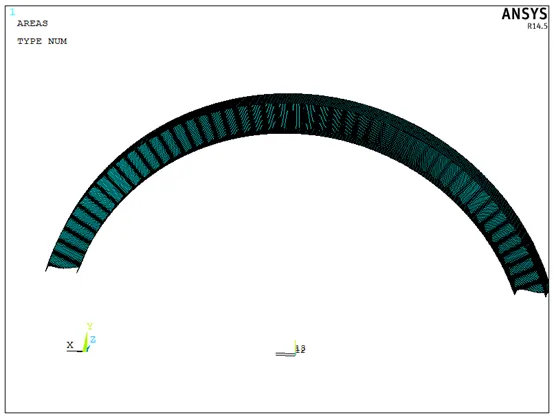

用APDL语言对其进行建模,得到模型见下图所示:

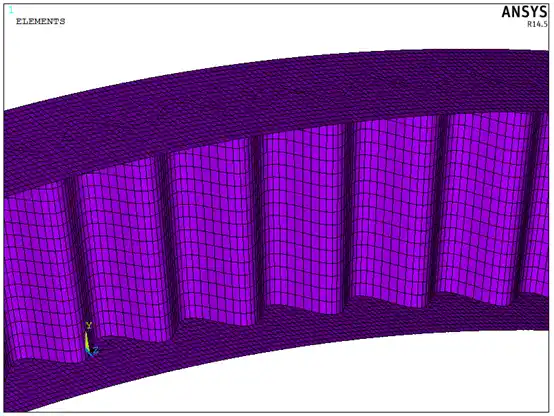

上部局部模型见下图:




2、单元划分:

采用SHELL181单元进行网格划分,该单元适合对薄壳体结构进行分析。它是一个4结点单元,每个结点具有6个自由度:x,y,z方向的位移自由度和绕X,Y,Z轴的转动自由度。Shell181单元非常适用于分析线性的,大转动变形和非线性的大形变。壳体厚度的变化是为了适应非线性分析。在该单元的应用范围内,完全积分和降阶积分都是适用的。SHELL181单元阐明了以下(荷载刚度)分布压强的效果。 SHELL181单元可以应用在多层结构的材料,如复合层压壳体或者夹层结构的建模。




3、载荷和边界条件

对模型施加垂直向下的力F,对两边进行全约束,具体见下图:




4、求解结果

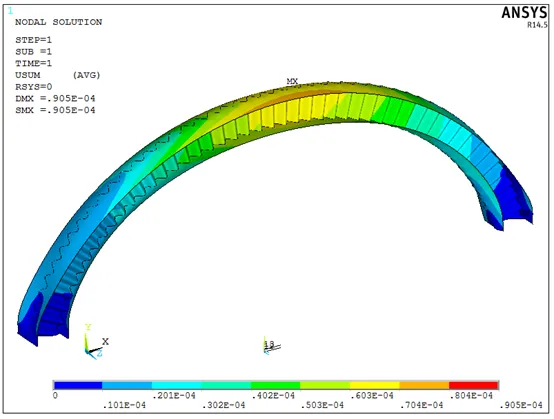

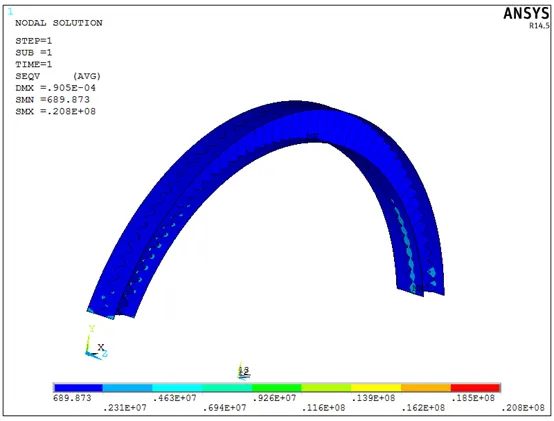

通过静力分析,得到模型在垂直载荷作用下的应力和变形,分别见下图:





5、总结

本文主要对波纹腹板钢梁进行建模,这里重点为波纹腹板的模型建立。采用APDL语言进行模型建立,展示了APDL语言的强大功能。
