ANSYS与CAD软件无缝配置与关联技巧

00 导读

ANSYS软件可以和CAD建模软件进行关联。在CAD软件中建好模型,可以直接关联到ANSYS环境。这对熟练使用CAD建模软件的工程师来说,是一个实用的功能。


01 配置环境

打开ANSYS的配置环境。


所有的配置操作在这个工具中完成。



02 关联CAD软件

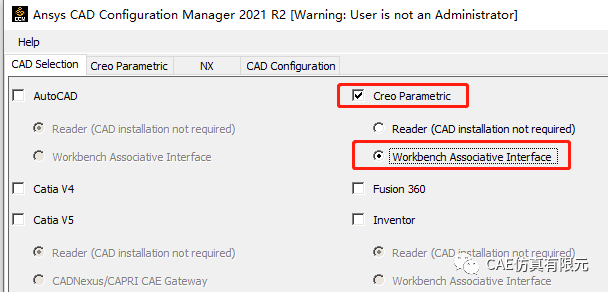

下图以Creo6.0软件为例。当然也可以关联其它版本的Creo。也可以关联其它CAD软件,比如Catia,Solidworks等。


单击next,进入下一步操作。




03 关联设置

关联Creo软件安装位置的特定文件夹和特定文件。



单击next,进入下一步操作。



04 成功关联

单击Configure Selected CAD Interfaces。


关联配置成功。

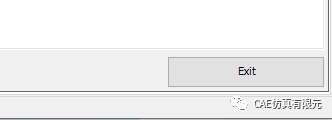

退出。配置到此完成。



05 打开Creo

打开Creo,查看关联状态。

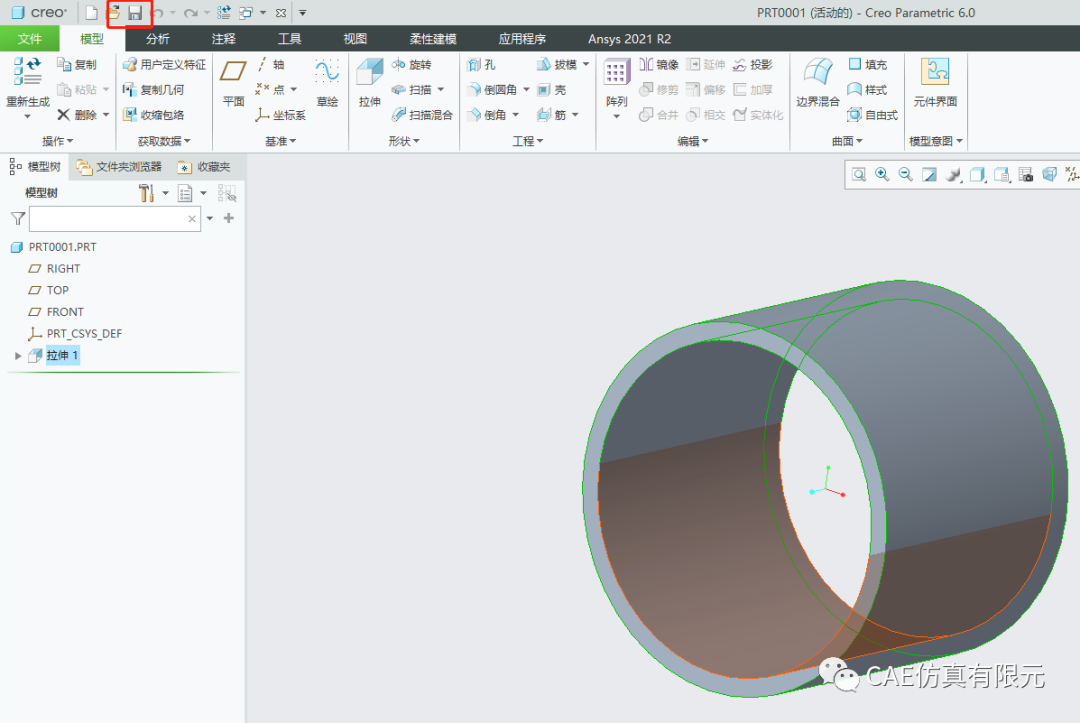

在Creo中新建一个三维模型,并且一定要保存,否则模型存在于内存中,ANSYS 无法关联。

在Creo中打开ANSYS的Workbench环境。

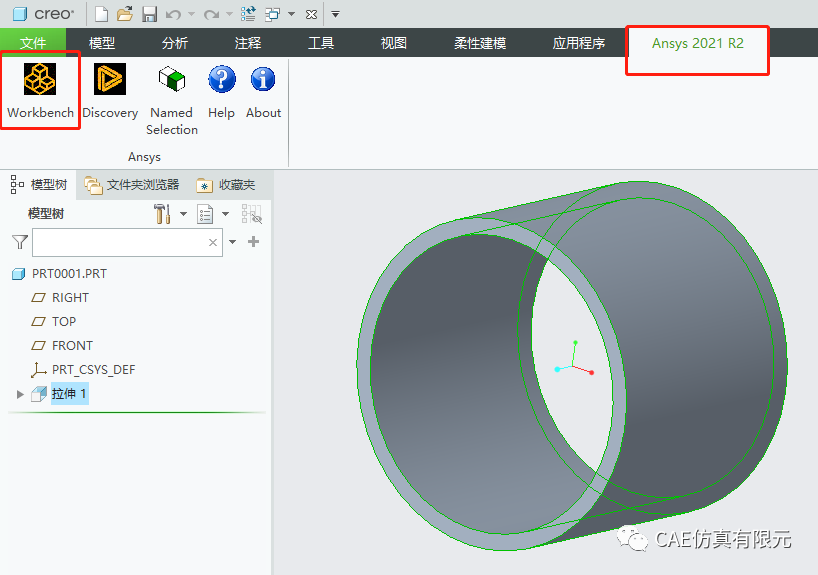

在Workbench中结果如下图所示
