ansys与UG联动做仿真的关键设置步骤与数据传递注意事项

`Geometry interface not found` 弹出来的时候，UG里明明装好了ANSYS插件，Workbench里就是读不到NX的模型。联动设置里面有个许可选项没勾，UG的 `File > Export > ANSYS` 走的是NX NASTRAN或者PARASOLID通道，不是直接往Workbench里推。得先在UG里把 `File > Utilities > Customer Defaults > Gateway > ANSYS` 里面的 `Enable ANSYS Connection` 勾上，重启UG才能看到那个菜单。

模型传递用Parasolid的.x_t格式最稳。UG里`File > Export > Parasolid`，版本选Text Output，不要Binary，ANSYS读文本格式的.x_t兼容性好一些。实体全部框选导出，有片体的话单独处理，片体在ANSYS里生成不了体网格。导出的文件路径纯英文，放到D盘根目录下面一个专门建的文件夹里，路径里带中文的话Workbench导入直接报`File not found`，错误提示跟路径无关，查半天查不到原因。

单位问题。UG里默认是毫米，ANSYS Workbench默认也是毫米，两边一致的话不用改。但UG的Part属性里有人改过单位，比如从毫米改成米，导出的时候没注意，ANSYS里模型尺寸差了三个数量级。导入之前先在UG里`Analysis > Units`确认一下当前单位，跟Workbench的`Units`菜单对一遍。导入之后在Geometry属性里看`Model Size`，一个支架几米长还是几毫米长，心里要有数。

之前做减速器箱体的分析，UG里画完直接导出Parasolid，导入Workbench之后`Check Geometry`跑出来有七个问题面，都是轴承孔的内圆柱面。UG里看着是完整的圆柱，导出来被拆成了两半，中间有一条缝。在SpaceClaim里用`Repair > Merge`合了半天，有两处合不上，是UG导出的时候在孔底生成了重叠面。后来在UG里把轴承孔的圆角去掉，重新导出，问题面从七个降到两个，勉强能画网格。那个减速器有四个轴承孔，每个都出问题的话工作量比重新建模还大。那天下午在等热处理那边的工艺确认，微信一直响，切来切去改导出设置，改到第三遍才想起来圆角是罪魁祸首。

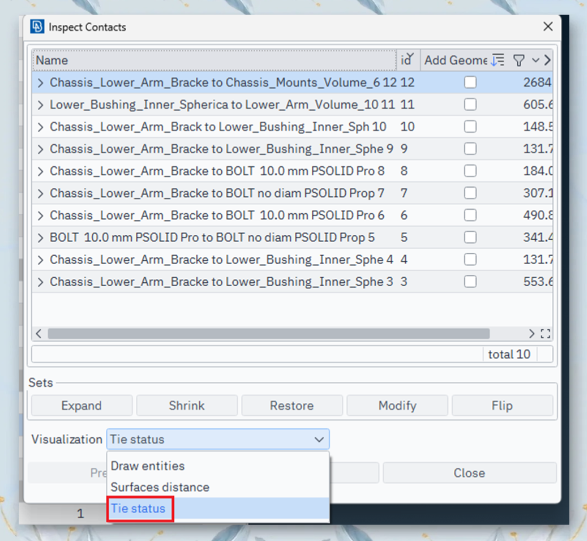

装配体导进来之后，UG里的装配约束在ANSYS里全部失效，零件变成一堆独立的Body，位置是UG里最后一次保存时的位置，不会跟着约束联动。UG里改一个零件的尺寸，ANSYS这边得重新导出重新导入，没有参数传递。要做参数化优化的话，UG的表达式和ANSYS的DX参数得手动对应，或者用Workbench的`Parameters`把两边连起来，但UG那边要装ANSYS的插件`ANSYS Rigid Body Dynamics`或者`ANSYS Motion`，不是所有版本都带。

Named Selection从UG往ANSYS传。UG里先把要加载荷或者加约束的面命名，`Format > Group > New Group`，名字用英文，别用特殊字符。导出Parasolid的时候在`Export Options`里勾上`Export Groups`，导入ANSYS之后在Model里能按名字选面，不用在屏幕上一个个点。UG里命名的时候面选错了或者名字重复了，导入之后会报`Duplicate Named Selection`，检查一遍名字列表，把重复的删掉。

路径汇总：UG里开联动 `File > Utilities > Customer Defaults > Gateway > ANSYS` 勾 `Enable ANSYS Connection`。导出Parasolid用Text Output，路径全英文。单位在 `Analysis > Units` 确认。命名用 `Format > Group`，导出时勾 `Export Groups`。导进Workbench之后先跑`Geometry > Check Geometry`确认无问题面。
