ANSYS瞬态动力学分析操作流程与时间步长设置注意事项

大家好，我是可乐老师，上次给大家讲解了一下动力学分析，今天使用两个直齿轮模型给大家讲解瞬态动力学分析基本流程

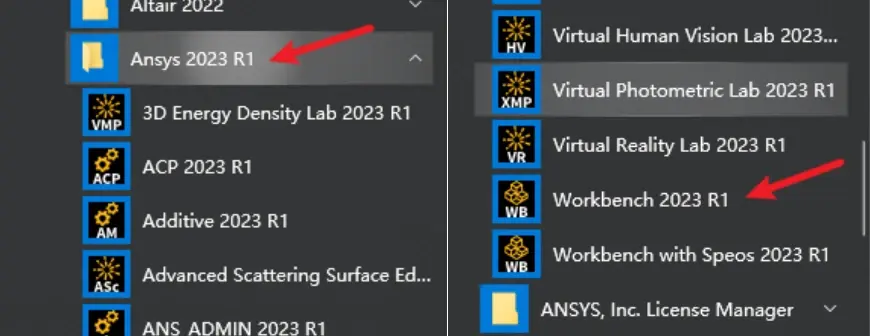

1.打开ANSYS Workbench

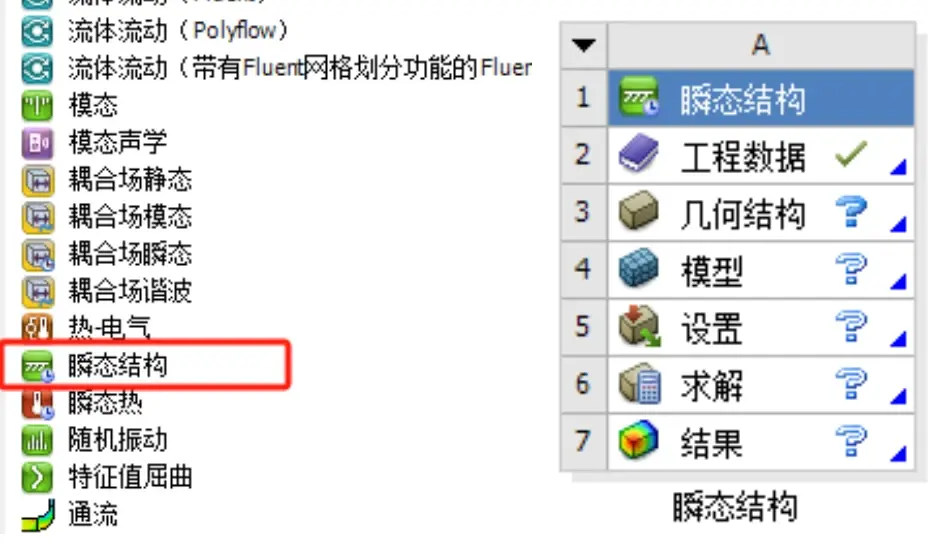

找到“瞬态结构”模块

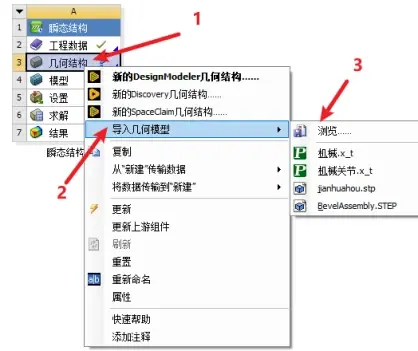

3.导入几何模型（一般常用文件格式：X_T、Step、Stp）

4.进入“Design Modeler”（模型前处理）

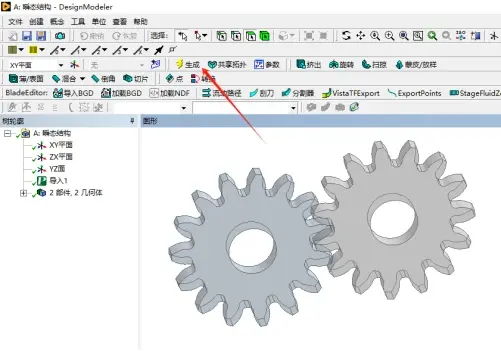

4.1 模型生成

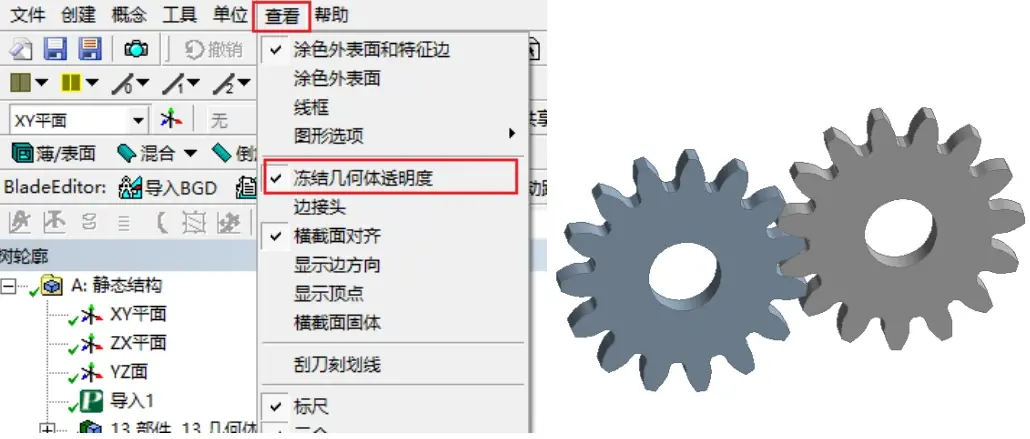

4.2模型实体化显示（冻结几何透明度取消勾选）

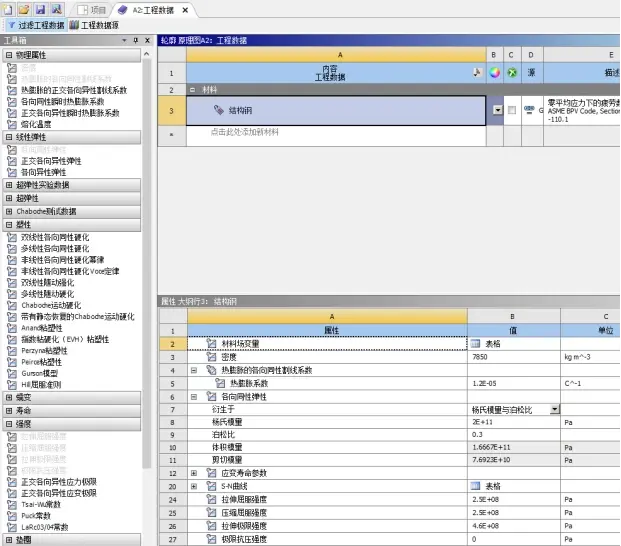

5.材料设置（默认使用结构钢）

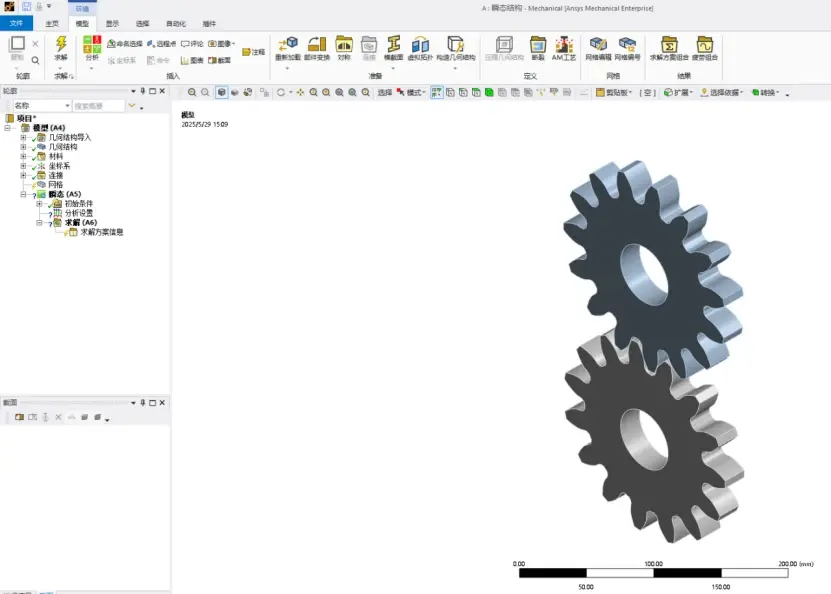

6.进入“Mechanical”模块

7.删除原有接触

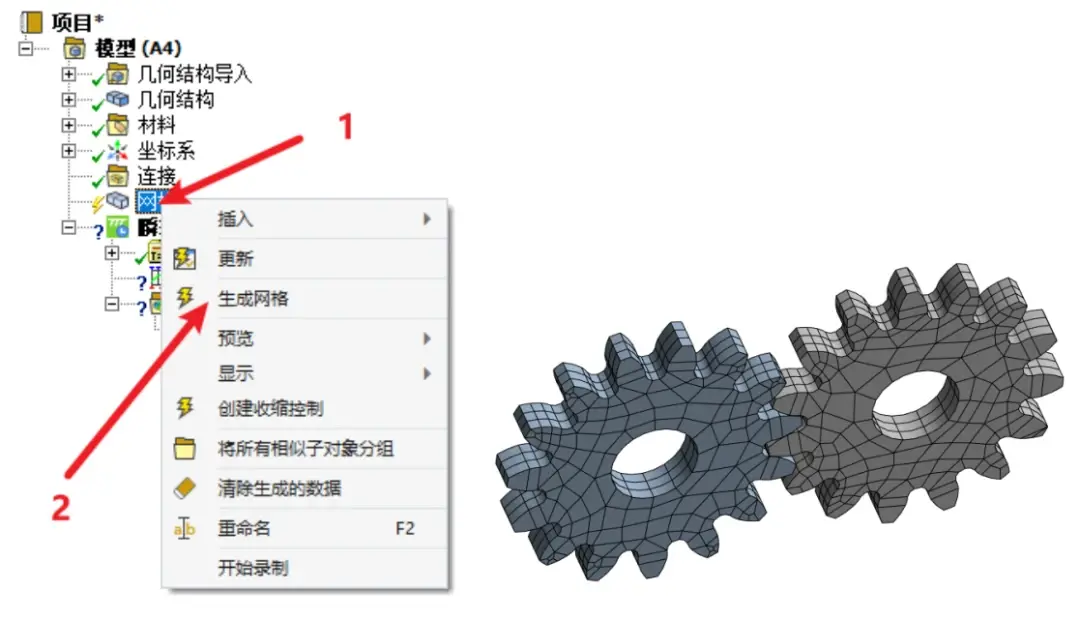

8.网格生成

9.添加链接关系

首先给两个对地的回转副，因为没有外部结构，相当于齿轮是相对地面进行回转

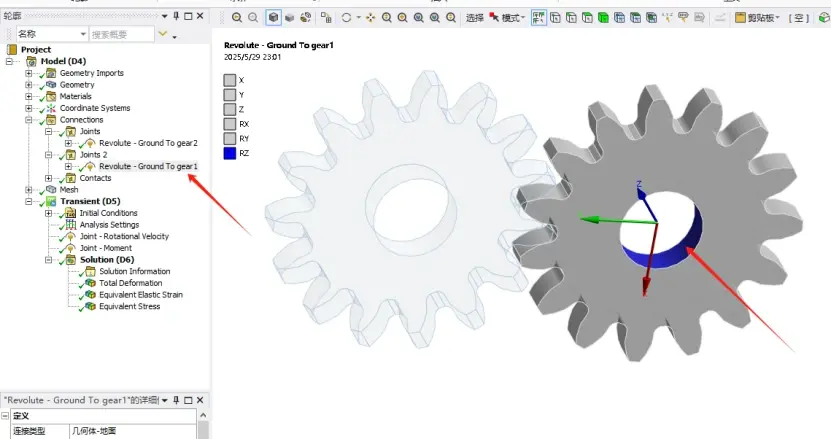

对齿轮1回转副，移动面选择齿轮内部圆面

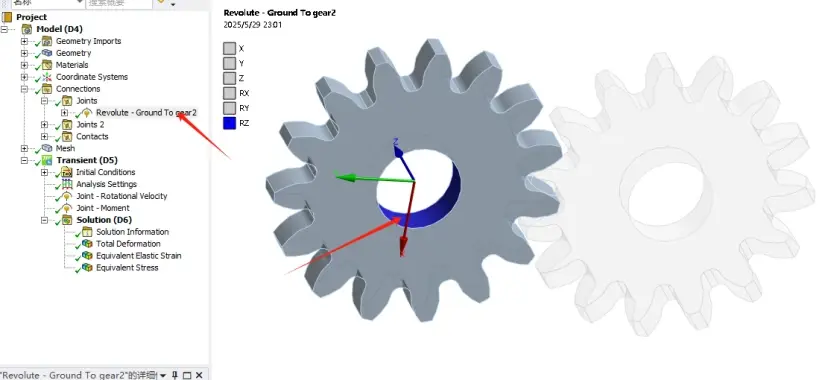

对齿轮2回转副，移动面选择齿轮内部圆面

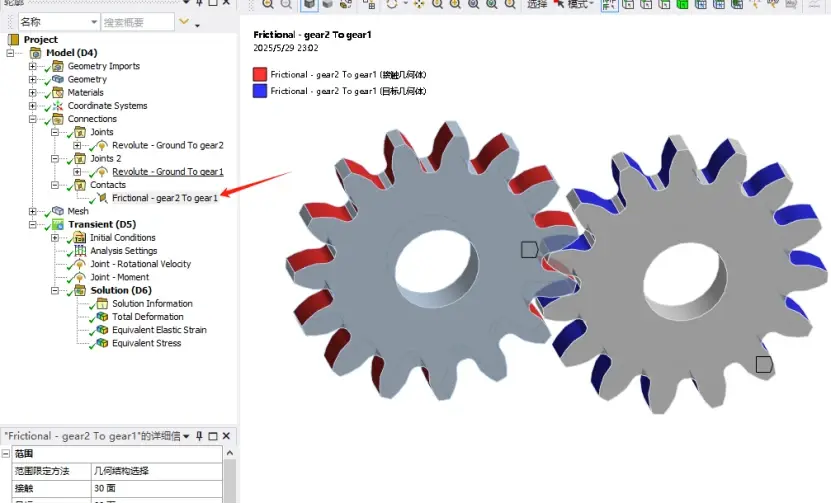

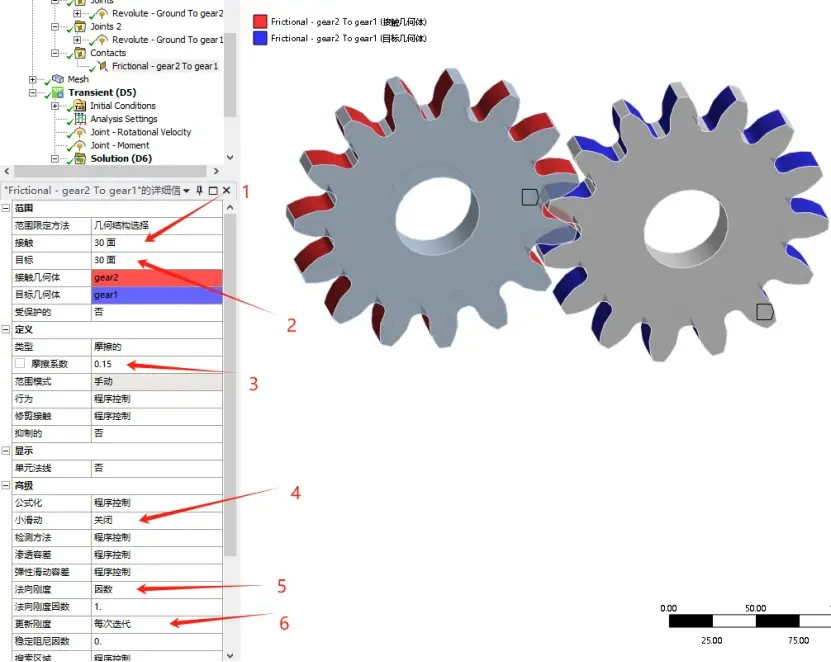

齿轮啮合时，我们选择摩擦接触，摩擦接触可以模拟出齿轮啮合真实的情况

接触面选择齿轮1外部外部齿面，齿轮啮合实际接触区域为外部齿面，故选择外部齿面

目标面选择齿轮2外部所有齿面，齿轮啮合实际接触区域为外部齿面，故选择外部齿面

摩擦系数设置为0.15（根据大家实际参数），这里是给大家演示，故摩擦系数选择0.15

小滑动关闭（已大于接触面积20%），法向刚度设置为因数（可人为控制法向刚度系数），具体数值为默认1

更新刚度选择为每次迭代（软件会对每次迭代结果进行检验）

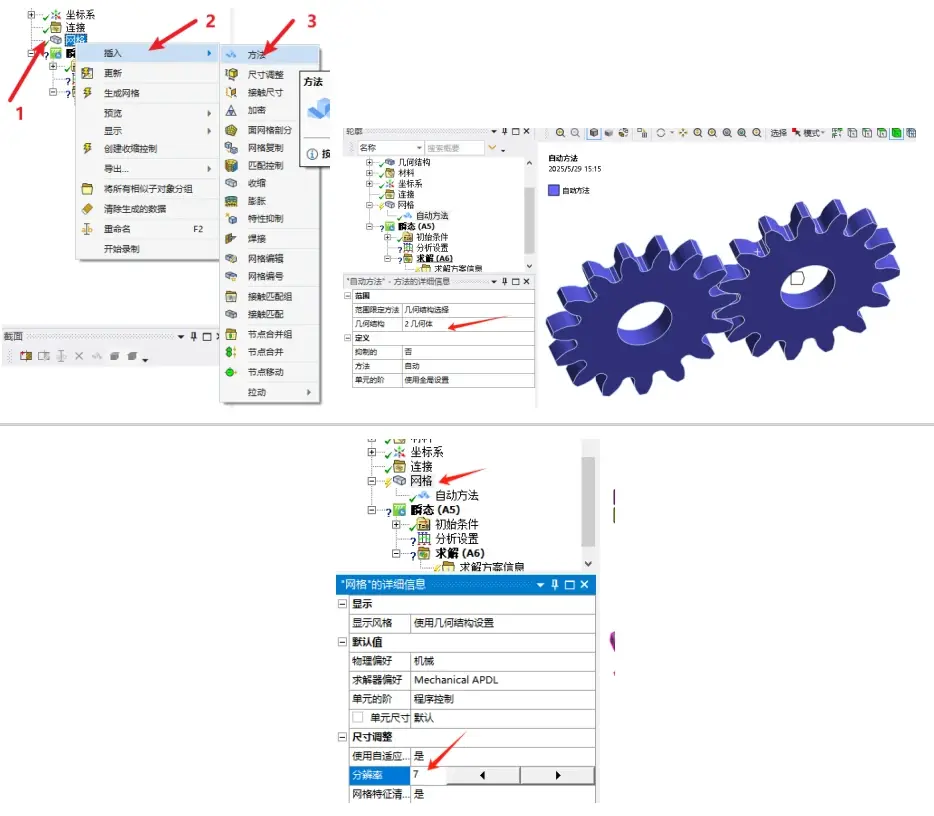

10.网格适配

11.求解设定

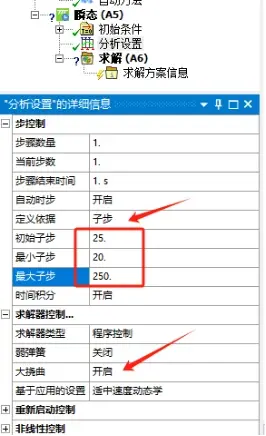

这里定义依据改为：子步，初始子步设定为25，最小子步设定为20，最大子步设定为250（一般初始子步为最大子步10%）

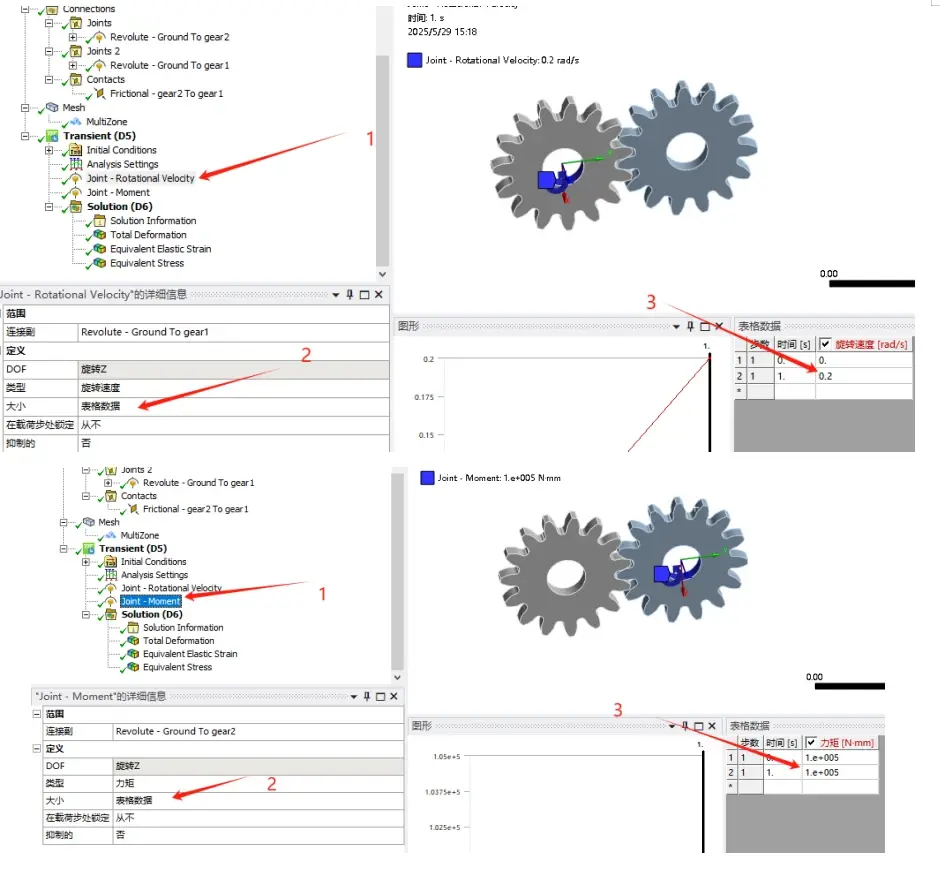

12.载荷添加

我们给齿轮1添加一个回转副载荷，定义类型为旋转速度，数值设定0s：0rad/s；1s：0.2rad/s（给定的旋转速度是给予齿轮1原动力，让齿轮能够进行回转）

齿轮2添加一个回转副载荷，定义类型为力矩，方向与齿轮1相同，数值设定0s：1e5N·mm；1s：1e5N·mm（注意单位设置问题）

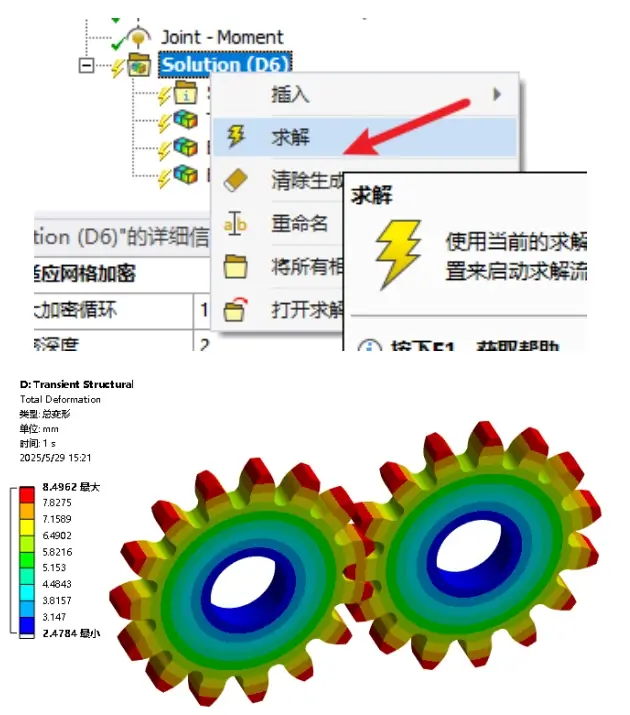

13.求解
