Hypermesh数据无缝对接Ansys，高效求解新途径

首先hm必须设置成ansys模板

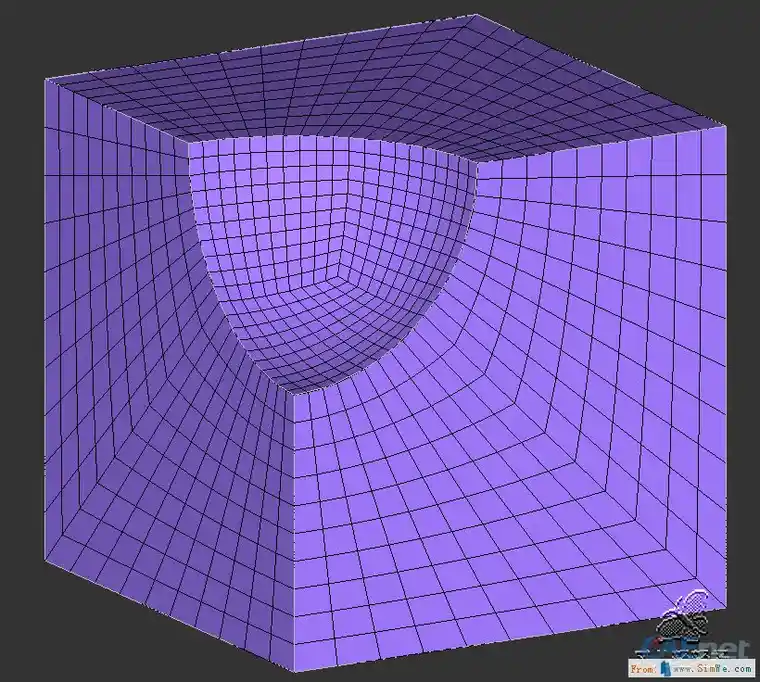

例子的模型如图

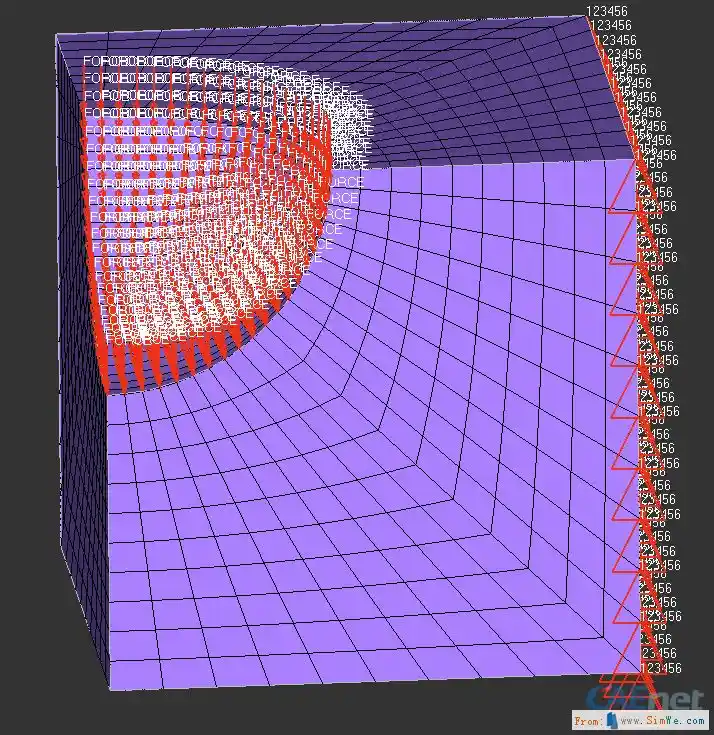

然后在hm中施加约束和载荷，



当然在这里要设置材料等，对于这个简单的例子，设置成钢，对于那些对单元类型未注意的朋友，可以通过1D、2D或3D右下角的element types更新单元类型。对于其他的单元类型，比如梁等都可以根据自己的需要设置自己想要的类型，还是很全的。如果想改成高阶单元，1D、2D或3D中有一个order change

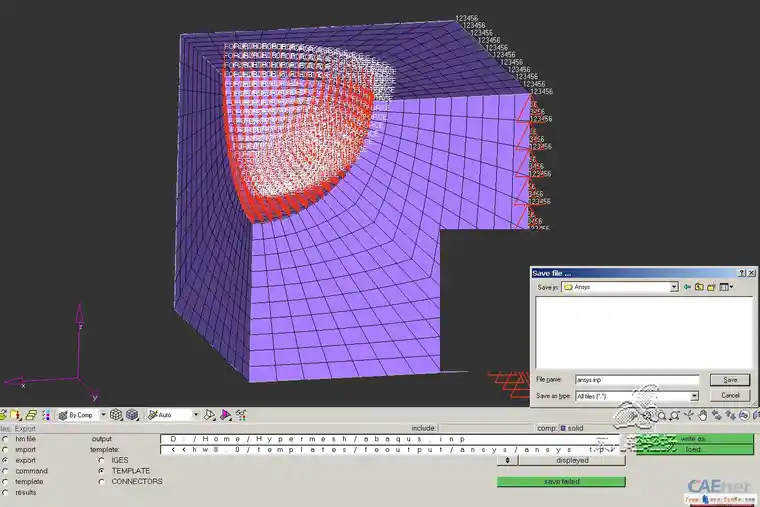

如果想在ansys里施加载荷和约束，或有关注的单元或节点，可以在BCs(7.0)或Analysis(8.0)下找到entity sets设置选择。对于本例比较简单，直接按照ansys模板输出即可



当然对于更复杂的分析还有更多的设置，都是位于hm的analysis下的Control cards里

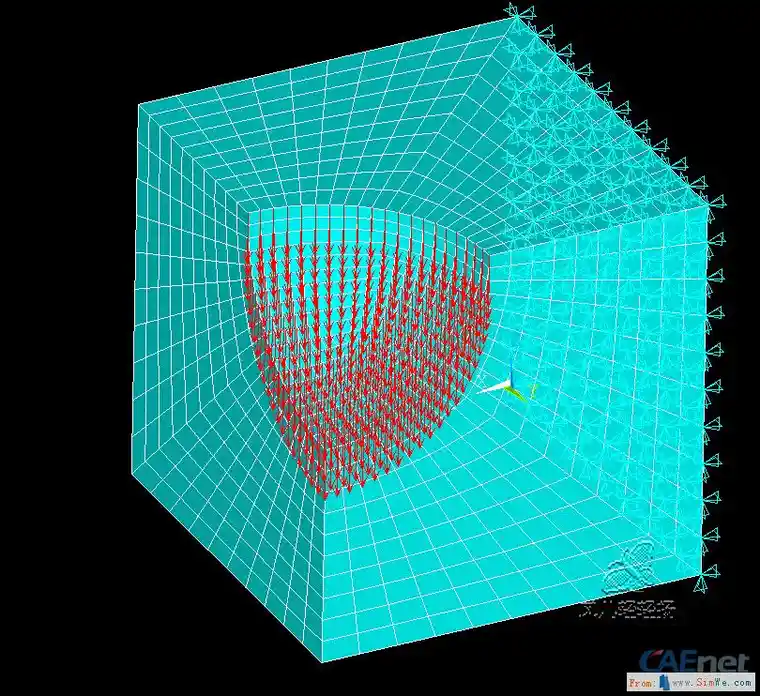

这样导入了ansys中进行计算
