Ansys Workbench热膨胀参考温度设置方法

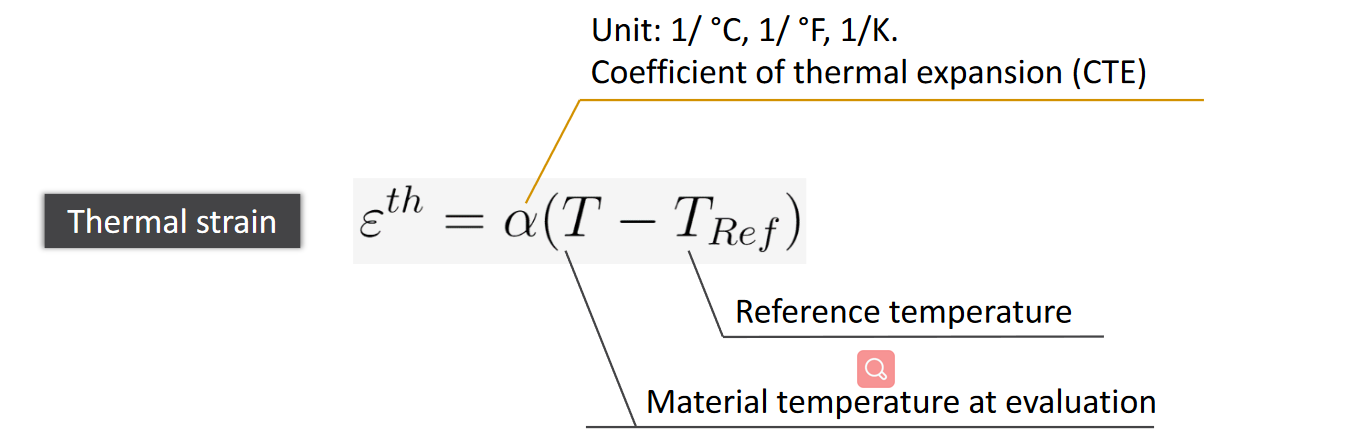

   热应变的公式


通过热应变的公式可以看出,这里有几个变量,最前边是应变,还有两个温度,一个是需要评估的温度,一个是参考温度,也就是零应变温度,在零应变温度下,物体是没有膨胀的。

以及α,这里是线膨胀系数,如果系数是随温度变化的,那么在工程数据那里要输入一个参考温度,毕竟在实际的测算之中,也需要一个参考的温度,不同的参考温度,会得出不同的线膨胀系数。

在ansys之中,有好几个地方可以设置温度,我们需要区分哪个是参考温度。


   参考温度

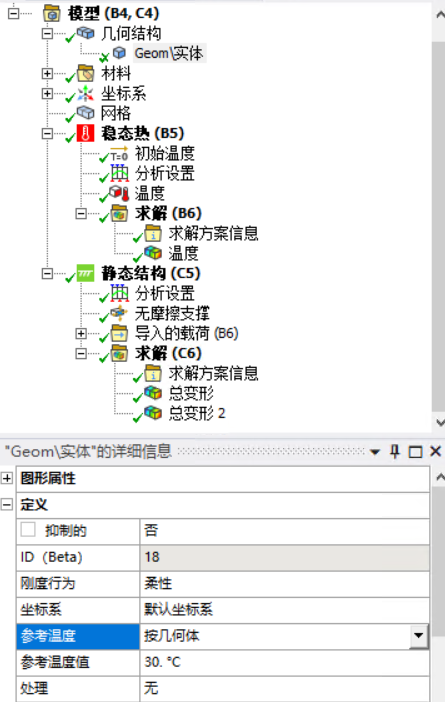

首先点击零件,在图形属性这里有个参考温度,他就是前文所述的Tref。

点击发现有两个选项,一个是按几何体,选择几何体会出现一个参考温度值,输入这个值,就是规定了这单个零件的Tref,一般这个选项在多个零件具有不同的Tref中使用。

另一个选项是按环境温度,此刻在下一行并未出现参考温度值的输入框。我们需要找到环境温度的设置。


   对流这里有环境温度


这个温度是与对流有关的来流温度,并不是真正的环境温度。

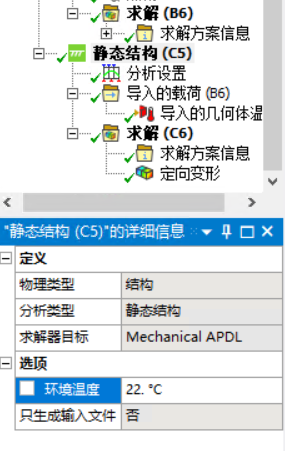

   真正的环境温度


耦合静态结构与瞬态热,或者是单独打开静态热,都会有环境温度这个设置,这个温度才是真正的环境温度。
