Ansys WorkBench字体放大及材料设置方法

Ansys WorkBench的界面字体相较于其他软件略小，需要费力辨认。WorkBench自身设置没有字体大小调整，需要借助Windows系统来放大字体。

以Win10为例，右键WorkBench图标 > 属性 > 兼容性 > 更改高DPI设置 > 勾选替代高DPI缩放行为，下拉菜单选择“系统”或“系统增强”。

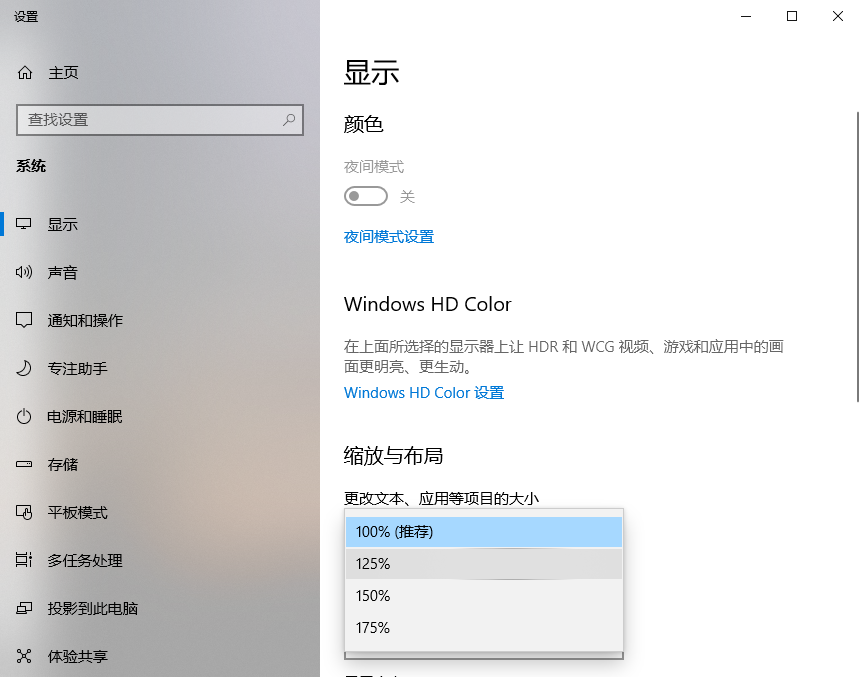

在桌面空白处点击右键 > 显示设置 > 缩放与布局 > 选择合适的放大比例（一般125%即可）

日常工作和学习中经常用到3D打印，在小批量生产中，结构材料的强度校核与固有频率分析都很重要，光敏树脂的材料特性可以在网上查询，以最常用的Future8000为例，介绍在WorkBench中如何设置静力分析相关参数。

材料设置可以在Engineering Data或分析模块中设置，当然也可以在Engineering Data中设置完成再给分析模块连线。

双击Engineering Data在Click here to add a new material 处可添加新材料，在Engineering Data中材料仅能在本次分析中使用，不会保存在材料库中。

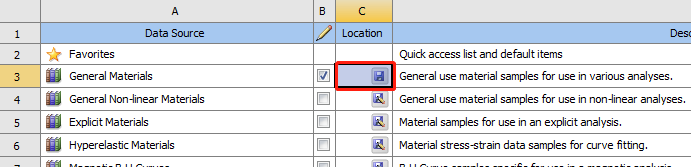

点击Engineering Data Sources进入材料库，勾选B3处方框，才能在A3 General Materials处添加新材料，同样点击Click here to add a new material 处添加新材料。在此处保存的材料可以在WorkBench中随意调用。

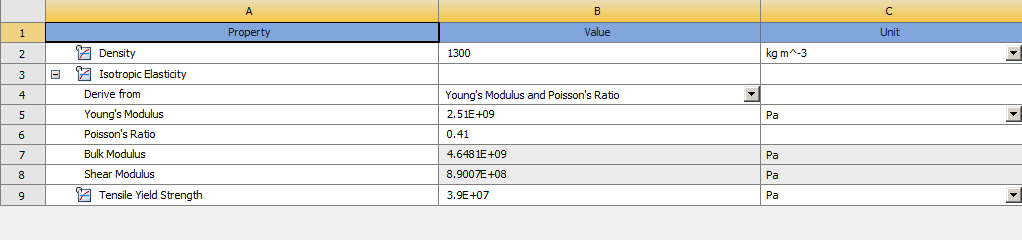

双击Density（密度）、Isotropic Elasticity（各向同性线弹性）、Tensile Yield Strength（抗拉强度），给Future 8000添加这三种属性。

Density：1300 kg/m³

Isotropic Elasticity

Young’s Modulus（杨氏模量）：2510000000 Pa

Poisson’s Ratio（泊松比）：0.41

Bulk Modulus（体积模量）和Shear Modulus（剪切模量）由杨氏模量和泊松比计算得出。

Tensile Yield Strength：39000000 Pa

点击C3处保存按钮，将Future 8000存入General Materials，接着取消B3处勾选。材料设置完成。
