ANSYS灯具散热壳稳态热分析主文件解析

灯壳散热,参数10颗灯珠,每颗灯珠设定50W完全用于发热。

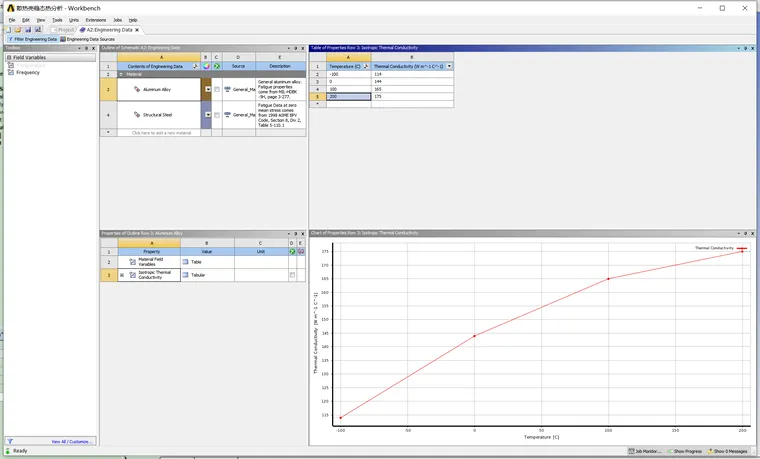

选用AL材料,对流系数是曲线值。在200℃及以上的热导率是170W/m^2*K。

ANSYS灯具散热壳稳态热分析-主分析文件的图1



环境一:

设定环境温度40℃,自然对流系数25W/m^2*℃。自然散热面是去掉内侧面的所有外侧面。

ANSYS灯具散热壳稳态热分析-主分析文件的图2

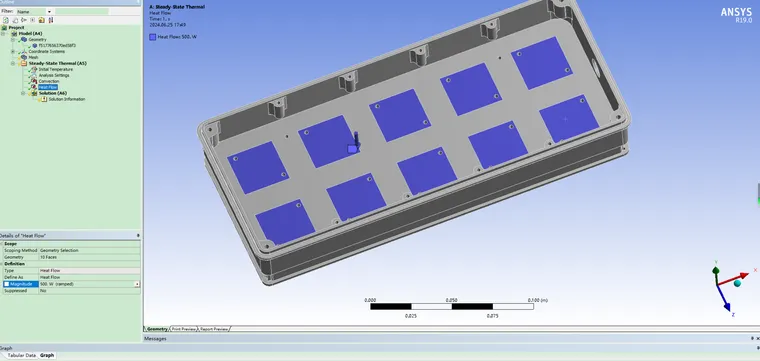

发热量在10个小灯珠区域,总计设为500W。热对流只设置在外表面。对流系数25W/m^2*℃。

ANSYS灯具散热壳稳态热分析-主分析文件的图3

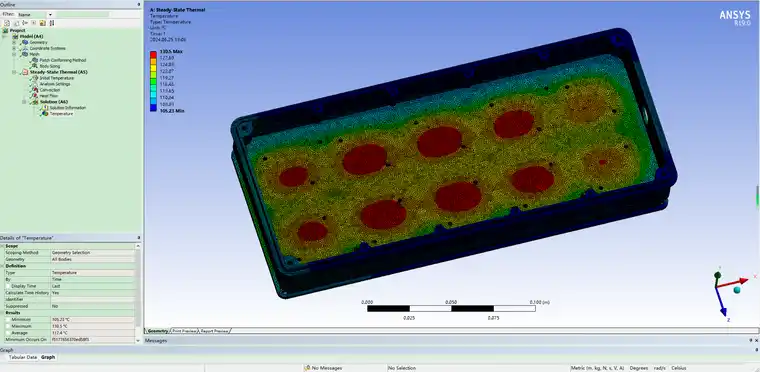

划分网格,求解最高温度。

ANSYS灯具散热壳稳态热分析-主分析文件的图4

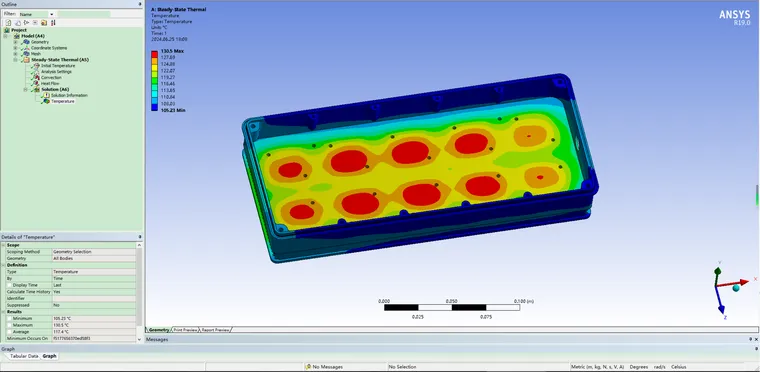

初始温度Initial temperature温度设为22℃或者40℃结果最高温度是130℃。

ANSYS灯具散热壳稳态热分析-主分析文件的图5

ANSYS灯具散热壳稳态热分析-主分析文件的图6

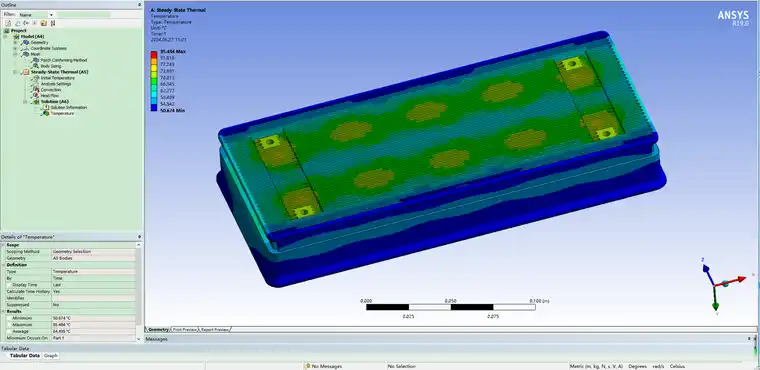

按照气体强制对流设置参数80W/m^2*℃,结果最高温度在75℃。

ANSYS灯具散热壳稳态热分析-主分析文件的图7

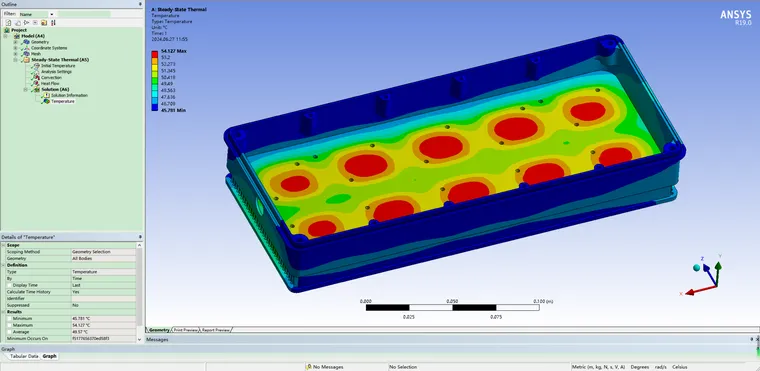

强制对流,发热功率20W,最高温度54℃。

ANSYS灯具散热壳稳态热分析-主分析文件的图8

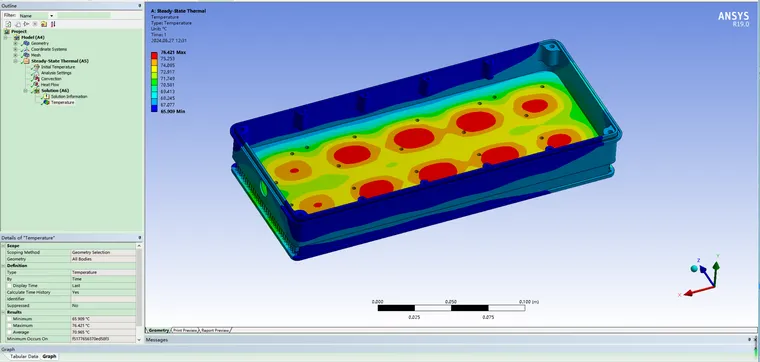

自然对流,发热功率20W,最高温度76℃。

ANSYS灯具散热壳稳态热分析-主分析文件的图9



结构二:

散热贴紧面厚度从1.5mm增长到3慢慢厚,得出的计算结果。

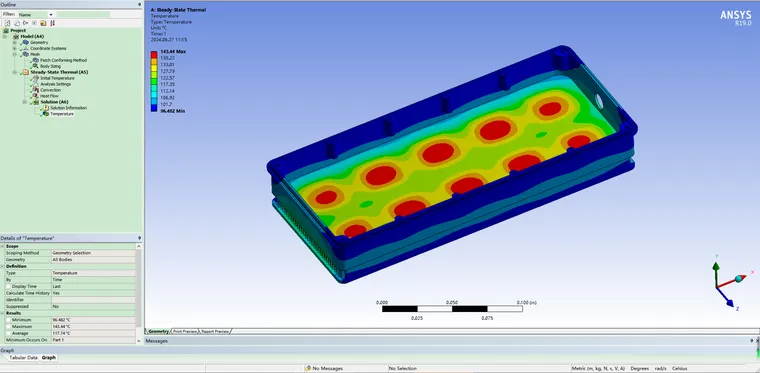

最高温度143℃(温度增长13℃)。

ANSYS灯具散热壳稳态热分析-主分析文件的图10

ANSYS灯具散热壳稳态热分析-主分析文件的图11



设置气体强制对流系数80W/m^2*℃,最高温度为85℃。

ANSYS灯具散热壳稳态热分析-主分析文件的图12
