最近外面的世界新型冠状病毒到处肆虐，中国再一次经历无声的战争，为了不给国家添乱，便宅在家里潜心学习，经过多天的努力终于搞定了这种方法-------CFX中动网格替换方法.
ANSYS中流体分析有fluent和CFX等软件，由于fluent软件应用的比较成熟了，大家对于CFX软件的使用相对较少，但是由于作者对CFX的钟爱，多次研究其中并不常用的功能。本次发现了一个在CFX中设置动网格，而是采用替换网格的功能，替换网格主要是采用workbench中生成的网格，故对于workbench使用者来说可以更好的接受使用。
首先明确动网格是什么？什么时候采用动网格？动网格的常用设置方法？
常规的流体分析都是在一定的管道或者容器中，流体在其中流动或者多中液体混合流动，一般有流体的输入和输出口，这种分析主要考察的是流体的流速，混合程度或者和对管壁等压力等分析，这种分析其容器是保持刚性体，不用变形的，软件中只需要设置流体部分模型即可，其余部分掏空，设置边界不动即可。
而动网格是指当考虑流体和固体耦合时候的设置方法，需要考虑容器的变形和流体之间的相互作用，比如血管和血液之间的流固耦合仿真，液体中固体的震颤分析等，这种分析需要考虑固体对流体的影响，则必须考虑固体的变形，这个是动网格。而动网格常用的设置方法一般来说分小变形和大变形。
小变形即血液和血管之间的流固耦合，其主要区别是血管的相对位移量很小，采用初始网格，软件计算进行微小的位移即可满足计算的需求，不需要大的网格变形。而大变形的网格，比如叶轮和风机，水泵等流固耦合分析的时候，其叶片旋转为单向的持续转动，则网格不会小变形了，网格必然会引起畸变，采用初始网格，则结果必然出错。此时，需要网格重新划分，将网格导入到新的分析中，结果插值获取上步分析的结果，进而继续分析到结束。
目前CFX软件针对不同的分析，有其相应的简化处理方法，比如流体域的转动，即可以考虑旋转部分对其他部分的流体影响，而小的动网格可以采用mesh motion来完成，大变形的时候，可以采用ICEM的录制脚本功能来完成，本次分析主要采用workbench中划分网格的功能来替换网格
1.先来查看什么时候采用动网格
一个简单的圆孔平移的动网格实例来说明， 网格不重新读入时候，其变形如图所示
结果可以看到，其网格畸变严重，一般会求解错误，即使不错误，但是计算结果也不准确，而网格采用重新读取的方法，其变形如图所示
可以看到网格几乎没有严重畸变，当出现网格畸变的时候，重新网格划分既可以，结果完美。
2.CFX设置动网格方法
必须为瞬态分析，在计算过程中网格畸变后替换即可
在solution的下方设置中断的控制方法，该方法为模型中网格角度小于50°的时候，即中断计算，重新开始划分网格
在configuration中插入一个configuration1，设置如下

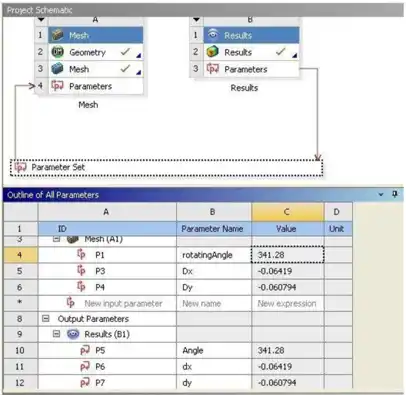

其中Remeshing为设置方法，选择流体域，下面的命令为workbench的启动路径，采用批处理方式执行，然后执行remesh录制的脚本，生成的网格，放在replacement file文件位置，然后重新读取既可
需要注意的是在边界条件中的变形移动，需要考虑平移还是旋转或者位移还是绝对位置，而生成的网格重新读取后则相当于重新开始计算，仅仅保留时间是连续的，而位移边界如果是关于时间的，则会出现错误，一步大变形，因此建议使用绝对位置方法。
3.基本原理
在网格畸变后，将求解的参数传递到workbench平台，在workbench中重新建立模型，划分网格，进而生成网格，读取到CFX求解中去
4.其他结果
方孔的自转和公转
水泵的叶轮转动
风机的转动
